Wielowejściowy element sterujący EWK-4001

• 8 wejść
• zastosowanie:
  • kontrola stanów urządzeń sygnalizacji pożarowej
• współpraca:
  • linie adresowalne central sygnalizacji pożarowej POLON 4000
• zasilanie:
  • z centrali sygnalizacji pożarowej
• montaż: w wewnątrz / na zewnątrz

• temperatura pracy: -25 ~ +55°C
• szczelność obudowy: IP65
• wymiary: 175 x 146 x 75mm
• masa: 0,5kg

Przeznaczenie...

Adresowalny element wielowejściowy kontrolny EWK-4001 jest przeznaczony do kontroli stanów urządzeń sygnalizacji pożarowej (np. drzwi przeciwpożarowe, klapy dymowe). Może pracować wyłącznie w adresowalnych liniach / pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000. Element można instalować wewnątrz i na zewnątrz obiektów.

Zasada działania...

Element EWK-4001 ma osiem niezależnych wejść kontrolnych wyprowadzonych na łączówki. Element w momencie przełączenia kontrolowanego styku (NO lub NC do wyboru) na którymkolwiek z wejść, wysyła do centrali sygnał alarmu technicznego, sygnał alarmu pożarowego lub uszkodzenia niemaskowalnego w przypadku niesprawności kontrolowanego obwodu (w zależności od zaprogramowanego trybu) podając dodatkowo numer wejścia, które zmieniło swój stan. Zmiana stanu jest sygnalizowana rozbłyskami czerwonej diody LED umieszczonej wewnątrz elementu kontrolnego. Element jest wyposażony w wewnętrzny izolator zwarć. Kodowanie adresu elementu EWK-4001 odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci.

Budowa...

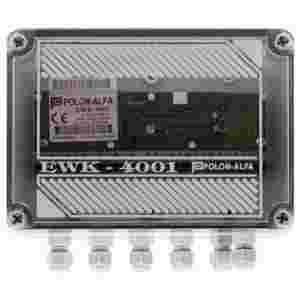

Element EWK4001 stanowi obudowa z tworzywa, wewnątrz której umieszczono płytką drukowaną z zestykami i rząd łączówek do podłączenia przewodów instalacji. Obudowa gwarantuje wysoki stopień szczelności, umożliwiający instalowanie elementu w trudnych warunkach lub na zewnątrz obiektów. Obudowa ma odpowiednie wejścia dławikowe na osobne wprowadzenie przewodów linii dozorowej i linii kontrolnych.
