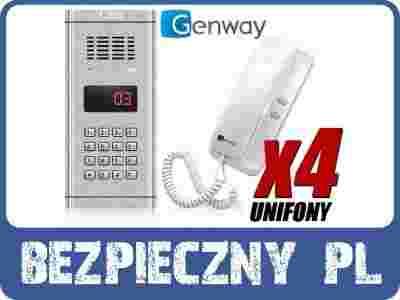

ZESTAW DOMOFONOWY
DOMOFON CYFROWY
ZESTAW 4-RODZINNY
MODEL: WL-03NL
(nr kat. 8761, 343, 8762, 8760)
NAJWAŻNIEJSZE CECHY:
- Sterowanie elektrozaczepem za pomocą przekaźnika NO
- Otwieranie zamka za pomocą indywidualnego kodu
- Instalacja 4 - żyłowa, między panelem a modułami
- Instalacja 2 - żyłowa, między modułem a unifonami
- Montaż podtynkowy lub natynkowy przy zastosowaniu daszka ochronnego
- Globalna regulacja głośności mowy i dzwonka
- Aluminiowa obudowa
PODŚWIETLANE PRZYCISKI!
MONTAŻ PODTYNKOWY!
OPIS PRZEDMIOTU:
Cyfrowy system domofonowy WL-03NL przeznaczony jest do instalacji w budynkach wielorodzinnych do maksymalnie 400 użytkowników. Panel zewnętrzny wykonany jest z aluminium.
Panel ma wbudowany wyświetlacz oraz klawiaturę alfanumeryczną. System ten możemy rozbudować o kolejne wejścia za pomocą przełącznika WL-03NQH-8. Każdy użytkownik posiada indywidualny kod otwarcia drzwi. System modułowy z funkcją izolowania błędów. Awaria pojedynczego urządzenia nie powoduje unieruchomienia całego systemu. Połączenie 4 przewodami pomiędzy modułami (magistrala). Połączenie 2 przewodami pomiędzy modułami a unifonami.
Połączenie pomiędzy panelem zewnętrznym a modułem audio - magistrala 4 żyły. Połączenie pomiędzy modułem audio a unifonami - 2 żyły.
-
do 50 metrów - przewód o przekroju 0,75 mm
-
do 100 metrów - przewód o przekroju 1,0 mm
UNIFON GENWAY WL-02NLFD
Unifon pozwala na dwukierunkową komunikację z panelem zewnętrznym. Znajduje zastosowanie w systemach domofonowych serii WL-02NE, WL-03NL jak i również w systemie wideodomofonowym CM-02NE. Wykonany jest z wysokiej jakości plastiku w kolorze białym. Unifon jest kompatybilny z unifonami starszego typu WL-02NEFD
Dane techniczne:
- dzwonek elektroniczny "ding-dong"
- przycisk do otwierania zamka
- zasilanie 12V/DC
- pobór prądu w czasie czuwania: 0 W
- pobór prądu w czasie pracy: 0,36 W
- zakres temperatur: 0 do +55 stopni Celsjusza
- maksymalna wilgotność: do 90%
- wymiary: 201 x 80 x 68 mm (wysokość x szerokość x głębokość)
MODUŁ WL-03NLCH:
Moduł niezbędny do działania systemu WL-03NL. Umożliwia podłączenie unifonów oraz zaprogramowanie numerów lokali. Do modułu można podłączyć maksymalnie 4 unifony WL-02NLFD.
Dane techniczne:
ZASILACZ PS-2S
- zasilanie: AC 85V-265V, 11,5W, 50/60Hz
- napięcie wyjściowe: DC 12 V
- maksymalne obciążenie: 10W
- sprawność: 87%
- temp. pracy: od -20 do 85 st.C. (do użytku wewnętrznego)
- montaż na szynę DIN-3 (35 mm)
- wymiary: 90x18x65 mm
PRZYKŁADOWY SCHEMAT POŁĄCZENIA DOMOFONU WL-03NL:
SPECYFIKACJA TECHNICZNA:
| DANE TECHNICZNE - UNIFON |
|
| Zasilanie |
12 V / DC |
| Natężenie (czuwanie / praca) |
60 / 120 mA |
| Wymiary (szerokość / wysokość / głębokość) |
80 / 200 / 60 mm |
| Zakres temperatur |
- 10 do + 55°C |
| DANE TECHNICZNE - PANEL |
|
| Obudowa |
Aluminium |
| Zasilanie |
12 V / DC |
| Natężenie (czuwanie / praca) |
12 / 180 mA |
| Wymiary (szerokość / wysokość / głębokość) |
135 x 304 x 42mm |
| Zakres temperatur |
- 10 do + 55°C |
ZOBACZ POZOSTAŁE ZESTAWY DOMOFONÓW Z NASZEJ OFERTY !!!
W SKŁAD ZESTAWU WCHODZI:
- panel aluminiowy WL-03NL
- 4 x Unifon GENWAY WL-02NLFD
- 1 x moduł WL-03NLCH
- zasilacz PS-2S
- instrukcja
- gwarancja
- faktura VAT lub paragon fiskalny
