Firma EL KOSMITO przygotowała bardzo ciekawy układ z przekaźnikiem do wielu różnych zastosowań m.in. sterowania oświetleniem w domu. Posiada on 7 różnych trybów pracy, dzięki czemu w jednym module mamy kilka różnych urządzeń do wyboru. Układ odpowiednio skonfigurowany może działać jako przekaźnik bistabilny (impulsy przełączają) z pamięcią stanu lub bez pamięci, przekaźnik astabilny (czasówka), sam przekaźnik sterowany niskim napięciem z innych urządzeń np. z PLC, układy opóźniające, układy bistabilno/astabilne i przerywacze (migacze, multiwibratory). Opcji jest sporo. Poniżej mamy listę trybów pracy modułu:

• praca bistabilna – każdy impuls powoduje przełączenie przekaźnika (możliwość wybrania opcji zapamiętywania stanu przy zaniku zasilania lub bez zapamiętywania)


• praca astabilna – impuls uruchamia czasówkę. Do wyboru są jeszcze parametry dodatkowe pozwalające określić wymagany czas zwłoki jako opóźnienie albo wychwytywanie impulsów o długości większej niż określona, resetowanie czasu z każdym impulsem lub nie


• praca bistabilno/astabilna – krótkie wciśnięcia powodują, że układ pracuje w trybie bistabilnym, czyli każdy impuls przełącza przekaźnik. Długie wciśnięcie powoduje, że układ przełącza się na pracę astabilną i odlicza czas. Każde kolejne długie wciśnięcie resetuje odliczanie czasu, a krótkie podczas odliczania wyłącza przekaźnik. Idealne rozwiązanie tam gdzie czasami chcemy włączyć np. światło na czas, a w większości przypadków włączamy je na stałe


• praca astabilno/bistabilna – krótkie wciśnięcia powodują uruchomienie czasówki. W trakcie odliczania czasu kolejne wciśnięcia resetują czas, a wciśnięcie długie wyłącza przekaźnik. Kiedy przekaźnik jest wyłączony i nastąpi długie wciśnięcie to przekaźnik zostaje uruchomiony w trybie bistabilnym i dopiero kolejne krótkie lub długie wciśnięcie go wyłączy. Rozwiązanie podobnie jak poprzednie może znaleźć zastosowanie tam, gdzie częściej włączamy czasówkę, ale czasami potrzeba włączyć na stałe np. korytarz, gdzie normalnie wystarczy kilka minut na ubranie się, ale czasami potrzeba więcej czasu np. żeby umyć podłogę


• praca multiwibratora (inne nazwy przerywacz, migacz) ze stałym okresem włączania i wyłączania – w tym trybie przekaźnik włącza się i wyłącza automatycznie (można ograniczyć ilość włączeń np. do 20 razy w jednym cyklu). Suma czasów przerwy i pracy przekaźnika jest stała i można ją ustawić podczas programowania. Potencjometrem natomiast możemy zmieniać stosunek przerwy do pracy


• praca multiwibratora, gdzie potencjometr reguluje czas pracy, a czas przerwy ustawiony jest na stałe podczas programowania. Dodatkowo można ograniczyć ilość impulsów w cyklu


• praca multiwibratora, gdzie potencjometr reguluje czas przerwy przekaźnika, a czas pracy ustawiony jest na stałe podczas programowania. Dodatkowo można ograniczyć ilość impulsów w cyklu



Jak widać jedno małe urządzenie a daje mnóstwo możliwości konfiguracji.

Szczególną cechą modułu PABD jest możliwość sterowania zewnętrznym źródłem napięcia. Sterownik został wyposażony w trzy wejścia. Instalator może wybrać jedno z wejść sterujących w zależności od napięcia, które będzie służyło do sterowania układem. Dostępne wejścia są na zakresy napięć:

• 1,8 – 5V
• 5 – 24V (można do 36V pod warunkiem, że impulsy będą krótkie)
• napięcie sieci 230V

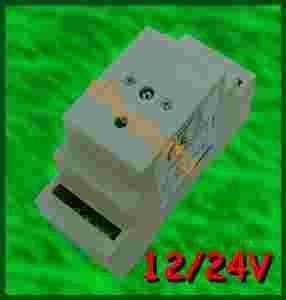

Układ zasilany jest z sieci 230V w wersji standardowej. W wersjach na zamówienie można wybrać jeszcze 12V lub 24V. Tutaj oferowana jest wersja 12 lub 24V. Po zakupie napisz czy chcesz 12V czy 24V.

Przekaźnik na wyjściu pozwala na obciążenie do 6A i ma wyprowadzony styk NO (czyli normalnie otwarty). Wynika z tego, że przekaźnik jest odseparowany od zasilania, styk jest bez potencjałowy. Pomimo tego, przemyślna konstrukcja pozwala w prosty sposób założyć mostek między wyprowadzeniami i przełączyć przekaźnik w tryb, w którym na wyjściu będzie włączane napięcie takie z jakiego zasilany jest sterownik (jak wspomniano wcześniej, w wersji standardowej jest to 230V, w innych jest to 12V albo 24V).

Cechy modułu PABD2.0:

• Niski pobór prądu


• Siedem trybów pracy


• Trzy zakresy napięć sterujących


• Zasilanie niskonapięciowe 12V lub 24V a sterowanie nisko lub wysokonapięciowe


• Proste podłączenie i montaż na szynie DIN


• Zabezpieczenie uruchamiające przełącznik w pozycji wyłącz po włączeniu zasilania (chyba że w trybie bistabilnym wybrano opcję pamięci)


• Możliwość podpięcia nieograniczonej ilości przycisków podłączonych do przełącznika


• Odseparowany przekaźnik umożliwiający podłączenie go do innego napięcia niż sieciowe


• Możliwość przełączania zewnętrznym źródłem napięcia np. z jakiegoś sterownika np. PLC


• Gabaryty ok. 89x63x35


• Złącza skręcane (kostki) do łatwiejszego montażu


• Dokładność nastaw czasu +/- 10%


• Wykonanie IP00


• Temperatura pracy: -10-45° C.


• Gwarancja 12 miesięcy!



Parametry techniczne:

• Napięcie zasilania:
  • wersja 24V zasilanie AC18-26V, DC20-30V
  • werjsa 12V zasilanie AC9-14V, DC10-16V



• Pobór prądu: ok 0,4W do 1W


• Napięcie przełączania:
  • AC230V
  • AC/DC 5V - 24V
  • AC/DC 1,8V – 5V



• Maksymalny prąd przełączany: 6A


• Maksymalne dopuszczalne napięcia na styku przekaźnika: AC 250V


• Zgodność RoHS



Dziękujemy za zapoznanie się z naszą ofertą i mamy nadzieję, że docenią Państwo nasze uczciwe podejście do klienta..
