Nowoczesny kolorowy zestaw wideodomofonowy z systemem monitoringu przystosowany do samodzielnego montażu i przeznaczony do domu jednorodzinnego.
Urządzenie posiada funkcję nagrywania (zapis ciągły 24h lub po wykryciu ruchu z kamery) a po podłączeniu kamer monitorujących CCTV pełni funkcję rejestratora.
MONITOR
- ultra płaski kolorowy monitor z ekranem LCD 8"
- dotykowy panel przycisków monitora
- wbudowany rejestrator 4 kanałowy (4 wejścia CCTV, 2 wejścia dla paneli zewnętrznych, 2 wejścia audio, 1 wyjście wideo, 1 wyjście audio)
- praca w systemie PAL i NTSC
- system operacyjny Linux
- funkcja nagrywania (zapis ciągły 24h lub tylko po wykryciu ruchu w zasięgu kamery)
- możliwość nagrywania każdego kanału z osobna
- do wyboru trzy poziomy jakości wideo (wysoka, normalna i niska)
- możliwość zainstalowania 2,5” dysku SATA max 500 GB do zapisu wideo z kamer
- odtwarzanie nagrań wg listy zdarzeń lub czasu
- obsługa podglądu obrazu przez internet
- zabezpieczenie hasłem
- płynna regulacja parametrów monitora (jasność, kontrast, nasycenie)
- podgląd tego co się dzieje w polu widzenia kamery bez wywołania z modułu zewnętrznego
- możliwość obsługi do 2 kamer wideodomofonowych lub 4 kamer do monitoringu CCTV
- możliwość rozbudowy o dodatkowe wideo kamery lub dowolne kamery do monitoringu CCTV
- zasilanie prądem stałym z zasilacza do gniazdka
- wymiary: 250 x 210 x 35 mm
PANEL ZEWNĘTRZNY Z KAMERĄ
- kamera kolorowa CCD typu „pin-hole”
- wandaloodporna obudowa wykonana z żeliwa
- montaż podtynkowy, natynkowy, pod kątem
- możliwość obserwacji w nocy (podświetlenie diodami LED pracującymi w zakresie promieniowania podczerwonego)
- elektrozaczep nie wymaga dodatkowego zasilania
- wymiary: 70 x 160 x 27 mm

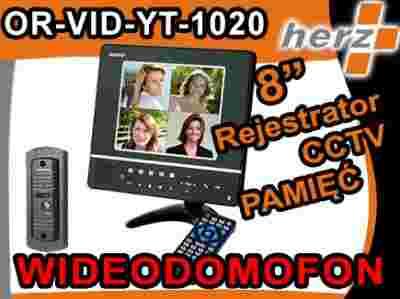

Zestaw wideodomofonowy OR-VID-YT-1020 składa się z:
- panela zewnętrznego z kamerą kolorową - 1 szt.
- daszka zabezpieczającego panel przed złym wpływem warunków atmosferycznych i do montażu natynkowego - 1 szt
- kątownika do regulacji pola widzenia kamery - 1 szt
- wideo monitora LCD - 1 szt
- pilota - 1 szt.
- myszki - 1 szt.
- przewodów: do podłączenia kamer CCTV, AV, alarmowy, zasilający monitor
- przewodów łączących monitor z panelem zewnętrznym- ok. 15 m
- ściennego uchwytu do montażu monitora - 1 szt.
- biurkowego uchwytu do montażu monitora - 1 szt
- zasilacza zewnętrznego do gniazdka 12VDC/4500mA - 1 szt
Schemat podłączenia:
PARAMETRY URZĄDZENIA
Rodzaj wideodomofonu cyfrowy
Rodzaj obrazu kolor
Standard przesyłu obrazu duplex
Funkcje
podgląd, rozmowa z podglądem, otwieranie rygla, wbudowany
rejestrator 4 kanałowy, funkcja nagrywania: zapis ciągły 24h lub
po wykryciu ruchu w zasięgu kamery, podłączenie do internetu,
zabezpieczenie hasłem, możliwość zainstalowania 2,5” dysku
twardego 500 GB do zapisu wideo z kamer
Nominalne napięcie zasilania zestawu [V] DC15V/4500 mA z zasilacza
Zasilacz zewnętrzny do gniazdka (w zestawie)
Dodatkowe zasilanie do elektrozamka nie
Parametry napięcia wyjściowego dla
elektrozaczepu 12 V prądu stałego
Max. liczba kamer 4 kamery CCTV, 2 kamery zewnętrzne
Max. liczba monitorów 1
PANEL ZEWNĘTRZNY Z KAMERĄ
Rodzaj kamery kolor, pin-hole, typ CCD, 1/3 cala
Sposób montażu natynkowy, podtynkowy lub pod kątem
Obudowa żeliwo/wandaloodporna
Rozdzielczość 420 linii TV
Kąt obserwacji ok. 53o
Sposób oświetlenia nocnego 6 diod LED (podczerwień)
Stopień ochrony IP44
Warunki pracy w zakresie temperatur od -20oC do +55oC
Waga modułu 0,37 kg
Wymiary zewnętrzne modułu
(szer. x wys. x głęb.) 70 x 160 x 27 mm
Wymiary do montażu podtynkowego
(szer. x wys. x głęb.) 44 x 124 x 27 mm
MONITOR
Typ ekranu TFT-LCD, kolor, bezsłuchawkowy, głośnomówiący, 8” (203 mm),
tryb quad (wyświetlenie 4 kanałów jednocześnie)
Rozdzielczość 800 x 600
Wewnętrzna pamięć obrazów obsługa dysku 2,5” do 500GB
Warunki pracy w zakresie temperatur od 0oC do +45oC
Waga modułu 0,52 kg
Wymiary zewnętrzne modułu
(szer. x wys. x głęb.) 250 x 210 x 35 mm
RODZAJ PRZEWODU ŁĄCZĄCEGO ELEMENTY ZESTAWU (element wyposażenia dodatkowego)
Przewód łączący panel zew. z monitorem do 50 m przewód 4 x 0.75 mm2
Przewód łączący kamerę CCTV z monitorem przewód 2 x 0,5 mm2 + przewód koncentryczny
Przewód łączący kamerę z elektrozaczepem przewód 2 x 1 mm2
