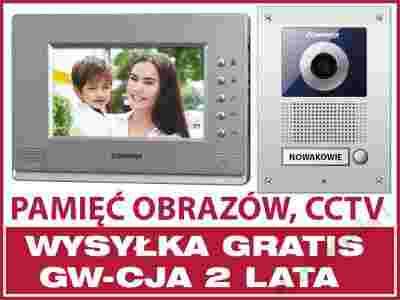

Videodomofon COMMAX CDV-71AM (z modułem pamieci) z kamerą DRC-41UN.
2 lata gwarancji w "systemie door to door".

Monitor CDV-71AM

Monitor kolorowy głośnomówiący z serii "Fine View" z obsługą dwóch wejść, ekran LCD 7" z doświetleniem LED, współpraca z kamerami CCTV - funkcja PIP (obraz w obrazie), menu OSD, wbudowany moduł pamięci 128 obrazów, funkcja interkomu, obsługa sygnału video PAL/NTS
Monitor umożliwia obsługę dwóch wejść poprzez podłączenie 2 kamer. Istnieje możliwość rozbudowy systemu o dodatkowe monitory firmy Commax lub słuchawki. W przypadku rozbudowy o dodatkowe monitory mogą to być inne modele z oferty. Monitor posiada opcję interkomu. Zasilany jest ze standardowego gniazdka 230V, poprzez kabel zakończony wtyczką do gniazdka.

Monitor umożliwia połączenie na jednym ekranie obrazu z kamery wejściowej (na panelu zewnętrznym) oraz kamery CCTV (funkcja PIP - obraz w obrazie). Pozwala to na obserwację osoby przed wejściem oraz szerszego pola (np. całej ulicy lub podjazdu przed domem

Monitor posiada menu OSD (także w języku polskim) za pomocą którego można w prosty sposób ustawić parametry ekranu czy wbudowanego modułu pamięci.
Moduł pamięci umożliwia automatyczny lub ręczny zapis obrazów z kamer. Pozwala to na późniejsze odtworzenie zapisanych zdjęć (np. po dłuższej nieobecności domowników)

Parametry techniczne monitora CDV-71AM

• monitor kolorowy
• wyświetlacz 7" Color TFT-LCD 16:9
• menu OSD (także w języku polskim)
• standard sygnału video PAL/NTSC
• obsługuje dwa wejście (dwa panele wejściowe)
• obsługa kamer CCTV (wyświetlanie PIP – picture-in-picture)
• wbudowany moduł pamięci 128 obrazów
• możliwość podłączenia dodatkowego monitora
• współpraca z unifonami DP-4VHP
• paging pomiędzy stacjami
• instalacja czteroprzewodowa + obwód elektrozamka (możliwość zasilania elektrozamka z monitora)
• współpracuje z kamerami analogowymi czeroprzewodowymi
• zasilanie 230V
• dwa lata gwarancji

Kamera DRC-41UN

Kamera DRC-40UN marki Commax przeznaczona do systemów jednorodzinnych. Jest to kamera metalowa, podtynkowa. Montaż natynkowy jest również możliwy, w tym przypadku należy zastosować osłonę OS-8N Model ten posiada doświetlenie diodami światła białego, dzięki czemu możliwe jest rozpoznanie osób odwiedzających również w nocy, regulację kąta obiektywu w pionie oraz poziomie.

Parametry techniczne kamery DRC-41UN

• kamera kolorowa, przetwornik obrazu CMOS 1/3"
• metalowa, nadtynkowa
• kąt widzenia w pionie: 55 stopni , w poziomie: 68 stopni
• pełna regulacja kąta widzenia (pion - poziom: 12 stopni)
• standard sygnału video PAL
• doświetlenie diodami światła białego
• instalacja czteroprzewodowa + obwód elektrozamka
• współpracuje z monitorami czteroprzewodowymi
• wymiary puszki podtynkowej 172/121/36 (wys/szer/gł) mm
• wymiary panela czołowego 182/130/10 (wys/szer/gł) mm
• Sposób montażu podtynkowy / natykowy (w dodatkowej obudowie)
• dwa lata gwarancji

Schemat podłączenia:

Informacje techniczne:

Do komunikacji pomiędzy monitorami a stacją bramową (kamerą) wykorzystywane są 4 żyły sygnałowe (Audio, GND, Zasilanie, Video). System steruje zamkiem elektromagnetycznym (lub innym urządzeniem) poprzez przekaźnik NO (10A, 125V AC) znajdujący się w obudowie stacji bramowej . Do zasilania zamka elektromagnetycznego konieczne jest zewnętrzne źródło zasilania.
