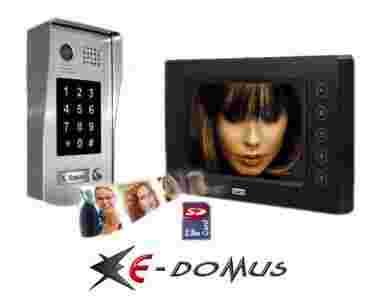

VDP-37A5 to jednorodzinny wideodomofon kolorowy, oparty na 2-żyłowym systemie EURA-2EASY. Monitor wideodomofonu (model VDA-09A5) wyposażony jest w kolorowy ekran LCD o przekątnej 7”. Kasetę zewnętrzną wideodomofonu stanowi jednorodzinny wideobramofon VDA-17A5, z jednym przyciskiem wywołania, wyposażony dodatkowo w dotykową klawiaturę numeryczną służącą do otwierania wejścia na posesję (zwalniania rygla elektromagnetycznego) przy użyciu kodu dostępu. Wideobramofon przeznaczony jest do montażu natynkowego.
Oprócz standardowych funkcji komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję, wideodomofon oferuje szereg innych ciekawych funkcji. Monitor wideodomofonu wyposażony został w gniazdo zewnętrznej pamięci – karty SD, umożliwiając tym samym rejestrację zdjęć cyfrowych z otoczenia kamery zewnętrznej. Dzięki wyposażeniu monitora w zewnętrzne gniazdo karty pamięci SD, oprócz rejestracji zdjęć z kamery modułu zewnętrznego, możliwa jest również wymiana informacji pomiędzy monitorem a innymi nośnikami pamięci – np. zapisywanie cyfrowych fotografii osób odwiedzających do pamięci komputera PC. Funkcja ramki cyfrowej pozwala na sekwencyjne odtwarzanie zdjęć (slajdów) z pamięci karty SD na ekranie monitora.
INSTRUKCJA OBSŁUGI KASETY VDA-17A5
INSTRUKCJA OBSŁUGI vdp-37a5
INSTRUKCJA OBSŁUGI KASETY VDA-17A5
INSTRUKCJA OBSŁUGI vdp-37a5
2-żyłowy system EURA-2EASY to wideodomofonowy system jedno- lub wielo-lokatorski, którego główną ideą jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-żyłowy oraz 1 zasilacz sieciowy mogący obsłużyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.
Oto podstawowe funkcje systemu:
- 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób podłączania obu żył jest dowolny (brak polaryzacji sygnału),
- tylko 1 centralny zasilacz w całym systemie,
- łatwa i szybka instalacja dzięki użyciu prostych wtyczek oraz przełączników typu “DIP-switch”,
- możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym samym kodem użytkownika),
- możliwość zdalnej obsługi systemu za pomocą telefonu stacjonarnego lub komórkowego.
Oprócz standardowych wideobramofonów, istnieje możliwość podłączenia do systemu również kamer monitorujących CCTV. Maksymalna ilość stacji zewnętrznych lub kamer i ich możliwe konfiguracje w systemie EURA-2EASY to:
- 4 kasety zewnętrzne,
- 3 kasety zewnętrzne 2 kamery do monitoringu CCTV,
- 2 kasety zewnętrzne i 4 kamery do monitoringu CCTV,
- 1 kaseta zewnętrzna i 6 kamer do monitoringu CCTV,
- Maksymalnie 32 monitory , maks.4 monitory dla 1 użytkownika,
- Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,
- Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.
System można rozbudować tak, aby można było obsługiwać 2 niezależne rygle elektromagnetyczne. Istnieje możliwość podłączenia dodatkowych wideobramofonów i dodatkowego dzwonka (gongu wywołującego), a także możliwość sterowania oświetleniem (np. na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem.
INSTRUKCJA OBSŁUGI KASETY VDA-17A5
INSTRUKCJA OBSŁUGI vdp-37a5
| KASETA ZEWNĘTRZNA |
VDA-17A5 |
| Zasilanie |
24V DC (z zasilaczaVZA-53A5) |
| Zasilanie rygla elektromagnetycznego |
12V DC, 250mA |
| Pobór mocy |
2W (czuwanie) / 8W (praca) |
| Liczba wyjść przekaźnikowych |
2 |
| Parametry sygnału video |
1Vp-p 75 ohm CCIR |
| Max. obciążenie styków przekaźników |
Max. 48V dc 1.5A |
| Parametry sygnału video |
1Vp-p 75 ohm CCIR |
| Poziomy kąt widzenia kamery |
72º |
| Sposób montażu |
Natynkowy |
| Temperaturowy zakres pacy |
-10ºC ~ 45ºC |
| Wymiary (wys. X szer. x głęb.) |
176 x 90 x23 (mm) |
| Masa netto: |
0,75 kg |
| MONITOR |
VDA-09A5 |
| Zasilanie |
24V DC (z zasilacza VZA-53A5 lub VZA-55A5) |
| Pobór prądu |
15mA (czuwanie), 400mA (praca) |
| Rodzaj wyświetlacza |
TFT-LCD 7” dotykowy |
| Rozdzielczość monitora |
800 x 3(R,G,B) x 480 pikseli |
| Wymiary zewnętrzne (wys. x szer. x głęb.) |
138 x 235 x 24 (mm) |
| Pamięć wewnętrzna |
120MB |
| MODUŁ VXA-45A (SEPARATOR NAPIĘCIA) |
24V DC (z zasilacza VZA-53A5 lub VZA-55A5) |
| Napięcie wyjściowe |
18V DC |
| Pobór mocy |
0.25W w trybie czuwania / 0.5 W pod obciążeniem |
| Temperaturowy zakres pracy |
- 5ºC +45ºC |
| ZASILACZ |
VZA-53A5 |
| Zakres napięcia wejściowego |
100…240V AC, 50/60Hz |
| Maksymalny pobór prądu z sieci |
1A |
| Napięcie wyjściowe |
24V DC |
| Maksymalne obciążenie prądowe |
1200mA |
