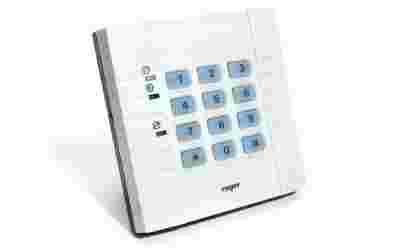

Wewnętrzny czytnik zbliżeniowy - PRT32LT
- obsługa kart standardu EM 125KHz UNIQUE (EM4100/4102)
- współpraca: transpondery
- praca w trybie terminalowym
- napięcie zasilania: 10-15 VDC
- pobór prądu (średni): 65mA
- zasięg odczytu: do 15 cm
- ochrona anty-sabotażowa(Tamper): kontakt NC, 50mA/24V,
- kolor: jasnoszary
- podświetlenie klawiatury
-
odległości pomiędzy czytnikiem i kontrolerem: maks. 150 m
-
odległość pomiędzy dwoma czytnikami PRT: maks. 150 m
-
klasa środowiskowa: (wg EN 50131-1),
-
temperatura otoczenia: od +5 C do +45°C,
-
wilgotność względna: 10 to 95% (bez kondensacji)
-
wymiary H x W x D 105 X 105 X 31 mm
-
waga: 140g
-
gwarancja: 24 miesiące
Czytniki serii PRT-LT są wersją czytników serii PRT-EM która pracuje tylko w trybie terminalowym jako urządzenia podrzędne podłączone do zewnętrznego kontrolera dostępu. Fabrycznie nowy czytnik serii PRT-LT jest skonfigurowany do trybu RACS adres ID=0 nie mniej może być później przekonfigurowany do jednego z kilkunastu dostępnych formatów wyjściowych. Programowanie formatu transmisji przeprowadza się w trakcie procedury Reset Pamięci.
Charakterystyka pracy w trybie terminalowym:
(jako czytnik podległy kontrolerowi):
Wewnętrzny czytnik zbliżeniowy EM 125 kHz, zaciski śrubowe, silikonowa klawiatura z podświetleniem, możliwość samodzielnego przezbrojenia czytnika do wersji bez klawiatury (Rys.1).
Rys.1 Sposób przezbrojenia czytnika PRT32LT z klawiaturą do wersji bez klawiatury
Czytniki serii PRT-LT zostały zaprojektowane do stosowania w systemach kontroli dostępu opartych na identyfikatorach zbliżeniowych standardu EM 125 KHz oraz kodach PIN. Czytnik działa jako urządzenie podrzędne względem kontrolera dostępu i jego rola ogranicza się do odczytu numeru karty lub kodu PIN i przesłaniu odczytanych danych do kontrolera dostępu.
Czytniki PRT-LT zostały zaprojektowany do współpracy z kartami zbliżeniowymi standardu EM 125 KHz kompatybilnymi z układami EM 4100/4102. Czytnik przesyła numer karty bez bitów kontrolnych. Numer karty jest transmitowany od pozycji LSB do MSB i w zależności od wybranego formatu danych uzupełniany o wiodące zera lub redukowany na pozycjach MSB.
Czytniki PRT-LT oferują następujące formaty transmisji danych:
- Wiegand 26bit
- Wiegand 32bit, tryb normalny (od MSB do LSB)
- Wiegand 32bit, tryb rewersyjny (od LSB do MSB)
- Wiegand 34bit
- Wiegand 42bit
- Wiegand 66bit
- Magstripe (emulacja ABA Track II alternatywnie zwany Clock & Data)
- RACS adres ID0..3 (protokół adresowalny do współpracy z kontrolerami serii PR produkcji Roger)
Rys.2 Widok i sposób instalacji czytnika PRT32EM
Rys.3 Lokalizacja zacisków śrubowych
|
