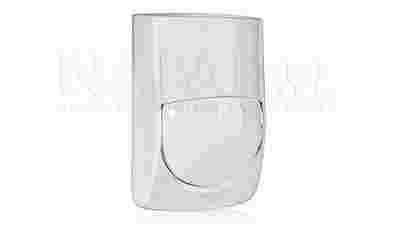

Wewnętrzna dualna czujka PIR + mikrofala

• metoda detekcji: PIR + MW
• zasięg detekcji: 12 x 12m, kąt 85º
• ilość stref: 78
• zasilanie: 9.5 ~ 16V DC
• pobór prądu: 12mA (normalny), 15mA (maks.) przy 12V DC
• wymiary: 93.4 x 61.4 x 46mm
• obrotowy uchwyt

• czas trwania alarmu: około 2.5s
• wyjście alarmowe: N.C. 28V DC 0.2A maks.
• styk sabotażowy: N.C. otwarty po zdjęciu pokrywy 24V DC 0.1A maks.
• czułość: przełączana LOW/MID/HI
• czułość mikrofali/zasięg: przełączana LONG/SHORT
• czas przygotowania do pracy: około 60s
• dioda sygnalizacyjna: przełączane wł./wył.
• temperatura pracy: -20ºC ~ +45ºC
• wilgotność: do 95% maks.
• odporność na zakłócenia: 10V/m
• wysokość montażu: 1.5 ~ 2.4m
• masa: 90g (z uchwytem: 110g)

Czujka dualna PIR + mikrofala należy do serii czujek RX CORE, których konstrukcja czujki oparta jest na sprawdzonym cyfrowym algorytmie detekcji CORE oraz dedykowanym module mikrofalowym skonstruowany przez firmę OPTEX.

Rys.1 Czujka RXC-DT wykorzystuje algorytm detekcji OPTEX CORE, który zmienia sposób oceny źródeł fałszywych alarmów.

Cyfrowy quad optyczny...

Czujka RXC-DT posiada 78 gęsto rozmieszczonych stref detekcji pokrywających cały obszar pracy. Do weryfikacji stanu alarmowego w każdym punkcie obszaru detekcji wykorzystywane są 4 (quad) strefy. Technologia RX CORE oparta jest na mikroprocesorowej analizie przebiegu sygnału z piroelementu. Nie jest to zliczanie liczby impulsów wywołanych w sąsiednich wiązkach promieniowania podczerwonego, ale dopasowanie krzywej zmiany prądu na elemencie optoelektronicznym do wzorców charakterystycznych dla człowieka i czynników powodujących fałszywe alarmy (w tym małych i dużych zwierząt).

Rys.2 Charakterystyka cyfrowego quadu optycznego.

Szczelna optyka...

Układ optyczny czujki, w którego skład wchodzi soczewka i piroelement, jest starannie uszczelniona przez ukształtowanie obudowy oraz wypełnienie szczelin pianką uszczelniającą. Chroni to przed negatywnymi skutkami kurzu, dostawaniu się insektów do środka oraz stabilizuje warunki pracy prioelementu, zapewniając ograniczoną wymianę powietrza wewnątrz czujki. Otwory i przepusty kablowe wyposażone są również w piankę uszczelniającą, co dodatkowo poprawia szczelność całej obudowy.

Rys.3 Porównanie konstrukcji zwykłej soczewki z strukturą szczelnej optyki Optex.

Zaawansowana kompensacja temperatury...

Przy temperaturach otoczenia zbliżonych do temperatury ciała człowieka, różnica temperatur pomiędzy temperaturą otoczenia i ciała człowieka jest minimalna. W takich warunkach detekcja intruza jest wyjątkowo trudna, a dla wielu czujek PCP wręcz niemożliwa. Problem ten eliminuje się stosując różnego rodzaju algorytmy kompensacji wpływu temperatury. Najbardziej popularna, o charakterystyce liniowej, powoduje destabilizację czujki w wyższych temperaturach, gdyż za bardzo zwiększa czułość czujki. Dlatego w profesjonalnych produktach stosuje się zaawansowaną kompensację temperatury o specjalnie opracowanej, nieliniowej charakterystyce zmian czułości. Zwiększa ona czułość urządzenia i osiąga temperatury pomiędzy 35ºC a 37ºC. Dalszy wzrost temperatury powoduje zmniejszenie czułości detektora ze względu na efekt inwersji, który ułatwia czujce wychwycenie intruza w wysokich temperaturach.

Rys.4 Charakterystyka działania zaawansowanej kompensacji temperatury.

Nowoczesny moduł mikrofalowy...

Czujki dualne wykorzystujące pasywną podczerwień i mikrofalę stosowane są zarówno wewnątrz, jak i na zewnątrz budynków. Konstrukcja modułu mikrofalowego oraz użyte materiały powinny zapewniać stabilną długotrwałą pracę. Ma to szczególne znaczenie w warunkach zewnętrznych, gdzie mikrofala odpowiada za redukcję ilości fałszywych alarmów wywoływanych przez zakłócenia środowiskowe.

Zmiany temperatury, wilgotności oraz oksydanty mają degradujący wpływ na wszystkie podzespoły elektroniczne. Wilgoć kondensująca się antenie powoduje zmianę jej charakterystyki. Widać to jako spadek czułości i zmianę kształtu obszaru detekcji. Nieodwracalne skutki powoduje korozja pod wpływem utleniaczy rozpuszczonych w wodzie.

Rys.5 Porównanie modułów mikrofali kilku producentów.

Rys.6 Zasięg pracy czujki.

Rys.7 Wymiary czujki.

Rys.8 Pudełko na czujkę.

Rys.9 Akcesoria montażowe dostępne w zestawie z czujką.
