Sferyczny kształt soczewki...
Skuteczność technologii detekcji firmy OPTEX zależą w dużej mierze od soczewek. Sferyczny kształt soczewki, a właściwie zespołu soczewek, zapewnia precyzyjne ogniskowanie dla każdego segmentu soczewki (stała odległość pomiędzy każdą kolejną częścią soczewki i piroelementem). Dzięki temu, każda część soczewki precyzyjnie „obserwuje" dany obszar detekcji nie powodując zniekształceń. Kształt soczewki oraz jej precyzyjne wykonanie stanowi dodatkowe zabezpieczenie przed odkształceniami. Takie podejście daje gwarancję stabilności parametrów w długim okresie czasu, co stanowi jedną z istotniejszych cech produktów firmy i świadczy o najwyższym poziomie rozwiązań technologicznych.
Rys.3 Typowa soczewka i jej działanie.
Typowe soczewki obarczone są ryzykiem powstawania istotnych zniekształceń pola detekcji. Powodem jest elastyczna, podatna na odkształcenia konstrukcja umożliwiająca montaż polegający na dopasowaniu do zaokrąglonej obudowy czujki. Soczewki OPTEX osiągają wysoką ostrość detekcji, ponieważ posiadają sztywną, sferyczną konstrukcję, a wszystkie ich parametry optyczne zostały ustalone w momencie wytłoczenia. (rys.3)
Każda ze stref detekcji ma słabo zdefiniowane krawędzie (nieprecyzyjna czułość) i nie wytwarza wystarczającego kontrastu względem otoczenia (niski poziom detekcji). Ponieważ energia podczerwieni jest słabo skupiona, obiekty znajdujące się w polu detekcji czujnika o niskim kontraście, wytwarzają wewnątrz słabo zdefiniowane sygnały elektryczne. (rys.3)
Rys.4 Soczewka sferyczna Optex.
Soczewki sferyczne różnią się zasadniczo od typowych soczewek, ponieważ zapewniają najlepsze warunki optyczne układu (odległość od piroelementu - ogniskowa - jest stała) oraz mechaniczne przez sztywną konstrukcję zapewniającą stabilność parametrów w długim okresie czasu. Dzięki temu soczewki Fresnela skupiają promienie podczerwieni bardziej efektywnie, zapewniając niezawodne działanie czujek na długie lata. (rys.4)
Każda ze stref detekcji ma dobrze zdefiniowane krawędzie (precyzyjna czułość) i wytwarza maksymalny kontrast względem otoczenia (wysoki poziom detekcji). Takie wyraźne skupienie obrazu, dostarcza czujnikowi maksymalny poziom sygnału w porównaniu do sygnału wytwarzanego przez zwykłe czujniki z typowymi płaskimi soczewkami. (rys.4)
Technologia „Anti-Crosstalk System"...
System „Anti-Crosstalk" redukuje wzajemne zakłócanie się czujek stosując unikalne rozwiązania w projekcie anteny mikrofalowej. Niekonwencjonalne ustawienie anteny powoduje zmniejszenia wzajemnego oddziaływania na siebie czujek umieszczonych w tym samym obszarze, nawet przy bardzo zbliżonych częstotliwościach, które zazwyczaj powodują powstawanie interferencji pomiędzy urządzeniami i w konsekewncji „fałszywe alarmy". Właśnie takim interferencjom i ich konsekwencjom zapobiega technologia „Anti-Crosstalk System".
Rys.5 Anti-Crosstalk system.
Czujki wyposażone w funkcję „Anti-Crosstalk System"...

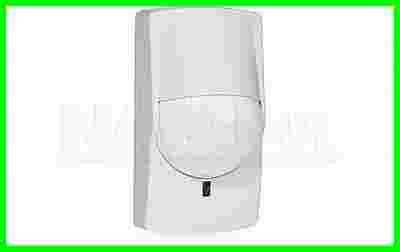

Czujki serii MX posiadają antenę mikrofali nachyloną pod kątem 45°. W przypadku instalacji dwóch czujek naprzeciwko siebie w tym samym pomieszczeniu, płaszczyzny polaryzacji obu czujek znajdą się pod kątem 90°, co zapobiega wzajemnemu zakłócaniu się czujek. Również w przypadku instalacji czujek tyłem do siebie w osobnych pomieszczeniach, technologia „Anti-Crosstalk system" zapobiegnie powstawaniu interferencji mikrofal.
Rys.6 Dwie wiązki zakłócają się wzajemnie. Rys.7 Brak interferencji fal.
Zasięg...
Rys.8 Zasięg.
