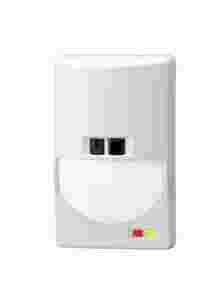

Wewnętrzny czujnik podczerwieni CX 502AM Optex
- metoda detekcji: PIR
- antymasking
- zasięg detekcji: 15m x 15m, kąt 85°
- ilość stref: 82
- wykrywalna prędkość ruchu: 0.3 - 1.5m/s
- czułość: 1.6 °C przy 0.6m/s
- zasilanie: 9 - 18V
- pobór prądu: 19mA maks. przy 12V
- wysokość montażu: 1.8 - 3.0m
- masa: 135g
- czas przygotowania do pracy: około 60s
- temperatura pracy: -20°C ÷ +50°C
- wymiary: 115 x 70 x 52.3mm
Wewnętrzna czujka CX502AM zaprojektowana została z myślą o zapewniania stabilnej detekcji w różnorodnych budynkach komercyjnych takich jak na przykład biura, czy inne obiekty przemysłowe. Wysoki poziom czułości urządzenia zapewnia zastosowana w CX 502AM technologia logicznego quadu (Quad Zone Logic), która sprawia, ze nawet w rejonach, w których panują niskie i wysokie temperatury, zarówno zasięg jak i funkcjonalność czujki utrzymują się na stałym poziomie.
System optyczny zastosowany w czujce CX-502AM należy do najbardziej dokładnych i zaawansowanych rozwiązań w ofercie firmy Optex. Czujnik do swojej pracy wykorzystuje aż 82 strefy czułości, które wypełniają obszar detekcji urządzenia.
Czujnik podczerwieni CX502AM gwarantuje również wysoki poziom ochrony przed ewentualnym występowaniem fałszywych alarmów. Bezpieczeństwo poprawnego funkcjonowania czujki zapewnia połączenie filtra światła białego (Double Conductive Shielding) z zaawansowaną kompensacją temperatury.
CX502 AM została także wyposażona w unikatową technologię aktywnego antymaskingu, który zapobiega ewentualnym próbom maskowania toru detekcji czujki. Dzięki temu rozwiązaniu urządzenie stanowi solidny element sprawnego systemu alarmowego.
Właściwości...
- technologia aktywnego optycznego antymaskingu
- technologia logicznego quadu (Quad Zone Logic)
- filtr światła białego (Double Conductive Shielding)
- zaawansowana kompensacja temperatury
- Funkcja samokontroli
- Pamięć alarmu
- Zacisk do sterowania diodą sygnalizacyjną z poziomu centrali
Opatentowana technologia aktywnego optycznego antymaskingu...
|
Detekcja przezroczystego lakieru
Czujka wykrywa próbę maskowania przezroczystym lakierem. Wykrywana jest także czarna farba.
|
|
Detekcja zasłonięcia
CX-502AM wykrywa także czarny papier pochłaniający promieniowanie podczerwone umieszczony
w odległości 30cm od czujki.
|
|
Detekcja zaklejenia
CX-502AM wykrywa przezroczystą folię lub naklejki umieszczone na soczewce.
|
Rys.1 Zasada działania technologii antymaskingu.
Rys.2 Porównanie pola detekcji zwykłej czujki PIR (po lewej) i firmy Optex (po prawej).
Technologia Quad Zone Logic...
W celu poprawienia odporności na „fałszywe alarmy" firma OPTEX opracowała technologię optycznego quadu „Quad Zone Logic". Technologia „Quad Zone Logic" generuje jeszcze więcej stref detekcji, zwiększając tym ich zagęszczenie w polu widzenia czujki. Takie rozwiązanie poprawia zdolność rozróżniania pomiędzy ludźmi i małymi zwierzętami, minimalizując ryzyko powstawania „fałszywych alarmów" powodowanych przez zwierzęta. Na przykład, w niewielkiej odległości od czujki, aby został wywołany alarm, wymagane jest naruszenie przez człowieka od 4 do 8 stref detekcji. W większych odległościach, w celu spowodowania alarmu człowiek musi naruszyć 2 lub więcej stref aby wywołać alarm. W każdym z tych przypadków małe zwierzęta mogą naruszyć co najwyżej jedną strefę.
Rys.3 Quad Zone Logic.
Filtr światła białego (Double Conductive Shielding)...
Czujki wyposażone w opatentowany filtr światła białego „Double Conductive Shielding" posiadają zdolność filtracji fal światła widzialnego oraz fal elektromagnetycznych, zapewniając stabilne warunki pracy najbardziej wrażliwym na zakłócenia komponentom czujki.
Rys.4 Filtr światła białego.
Technologia filtracji fal z zakresu światła widzialnego...
Technologia filtracji fal światła widzialnego, zapobiega powstawaniu „fałszywych alarmów", kiedy w kierunku czujnika zostanie skierowany silny strumień światła np. z lampy halogenowej. „Fałszywe alarmy" nie są generowane nawet wtedy, gdy w kierunku czujnika zostanie skierowane światło reflektorów samochodowych z odległości 30cm. „Fałszywe alarmy" są równie często powodowane przez bezpośrednie bądź odbite silne światło słoneczne. Filtr „Double Conductive Shielding" zapewnia ochronę przed bezpośrednim oświetleniem silnym strumieniem światła do 100000 luksów. Najbardziej prawdopodobne scenariusze powstawania „fałszywych alarmów" to wczesny ranek lub wieczór, gdy słońce znajduje się nisko nad horyzontem albo w wyniku odbicia światła słonecznego od gładkiej powierzchni. Rzadko jednak przekracza ono 50000 luksów, a czujki wyposażone w taki filtr nie będą generowały „fałszywych alarmów" z tego powodu. Należy jednak pamiętać, że widmo słońca posiada również zakres podczerwieni, które wykrywają czujki co w pewnych sytuacjach - strumień światła znajdzie się w bezpośrednio w strefie detekcji i spełnione będą pozostałe warunki aktywacji alarmu - może powodować stany alarmowe.
Technologia filtracji fal elektromagnetycznych...
Zastosowanie filtru „Double Conductive Shielding" zwiększa odporność na zakłócenia elektromagnetyczne o natężeniu 30V/m i większym, w szerokim zakresie częstotliwości. Oznacza to, bardzo wysoki stopień ochrony przed zakłóceniami np. umieszczenie 10W nadajnika w odległości ok. 30cm od czujki nie spowoduje zaburzeń jej pracy t.j. „fałszywych alarmów". Takie parametry są możliwe dzięki możliwości ekranowania w całości układów elektronicznych odpowiedzialnych za wstępne wzmocnienie sygnałów elektrycznych generowanych przez piroelement.
Zaawansowana kompensacja temperatury...
Przy temperaturach otoczenia zbliżonych do temperatury ciała człowieka, różnica temperatur pomiędzy temperaturą otoczenia i ciała człowieka jest minimalna. W takich warunkach detekcja intruza jest wyjątkowo trudna, a dla wielu czujek PCP wręcz niemożliwa. Problem ten eliminuje się stosując różnego rodzaju algorytmy kompensacji wpływu temperatury. Najbardziej popularna, o charakterystyce liniowej, powoduje destabilizację czujki w wyższych temperaturach, gdyż za bardzo zwiększa czułość czujki. Dlatego w profesjonalnych produktach stosuje się Zaawansowaną kompensację temperatury o specjalnie opracowanej, nieliniowej charakterystyce zmian czułości. Zwiększa ona czułość urządzenia i osiąga wartość maksymalną dla zakresu temperatur pomiędzy 35°C i 37°C. Dalszy wzrost temperatury powoduje zmniejszenie czułości detektora ze względu na efekt inwersji, który ułatwia czujce wychwycenie intruza w wysokich temperaturach.
Rys.5 Zaawansowana kompensacja temperatury.
Charakterystyka pracy...
Rys.6 Zasięg pracy czujki CX-502AM.
Wymiary...
Rys.7 Wymiary czujki CX502AM (podane w mm).
|
