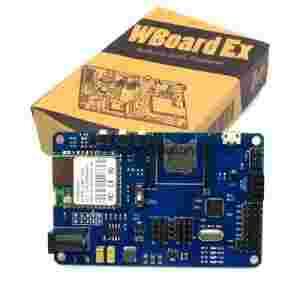

Specyfikacja

Rozmiar PCB	90.0mm X57.8mm X 1.6mm
Napięcie zasilania	7~23V DC
Napięcie pracy	3.3V DC
Mikrokontroler	ATmega32u4
Wskazniki LED	W_PWR, PWR, TXD, RXD, D13
Interfejsy komunikacyjne	XBee, nRF24L01+,UART, IIC, ITDB02LCD, micro SD

Charakterystyka elektroniczna

Parametr	Min.	Typowel	Max.	Jednostka
Napięcie zasilania	7	-	23	VDC
Napięcie wejściowe na piny sterujące  VH	3	3.3	3.6	V
Minimalne napięcie wejsiowe	-0.3	0	0.5	V
Średni pobór prądu	-	100	500	mA

Hardware

Pin map

ITDB02 EB Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega32U4
1	EB0	A0	PF7
2	EB1	A1	PF6
3	EB2	A2	PF5
4	EB3	A3	PF4
5	EB4	A4	PF1
6	EB5	A5	PF0

nRF24L01+ Module Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega32U4
1	GND	-	-
2	3V3	-	-
3	CE	D5	PC6
4	CS	D9	PB5
5	SCK	D15	PB1
6	MOSI	D16	PB2
7	MISO	D14	PB3
8	IRQ	D6	PD7

Micro SD Socket

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega32U4
1	SD_CS	D4	PD4
2	MOSI	D16	PB2
3	3V3	-	-
4	SCK	D15	PB1
5	GND	-	-
6	MISO	D14	PB3

WIFI module Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega32U4
1	WIFI_RTS	D7	PE6
2	WIFI_CTS	D8	PB4
3	WIFI_RST	D10	PB6
Index of Interface	Name of Interface	Description
1	D-RX	Upgrade firmware, UART input
2	D-TX	Upgrade firmware, UART output
3	ERROR	Indication for terrible errors in the module, high level is valid
4	WPS	WPS function input, the descending portion is valid. By inputting VDD/2 in the pin when starting up, the module will enter WEB SERVER.
5	BOOT	Used in boot program, high level is valid.

UART setting jumpers

Moduł WiFi oraz Xbee do komunikacji z Atmega32u4 wykorzystują UART, ponieważ oba moduły nie mogą naraz korzystać z tego samego UART istnieje możliwość skonfigurowania ich za pomocą zworek jak poniżej

D0 i D1 piny sprzetowego UART  Arduino, D11 i D12 mogą być wykorzystywane do programowego UART. Poniżej zostały przedstawione 2 sposoby ustawienia zworek

Opis	UART Setting Jumpers Connection	ustawienie
Sprzętowy UART dla WIFI, Programowy UART dla XBee	WT – D0(Hardware Rx of Arduino) WR – D1(Hardware Tx of Arduino) XT – D11(Software Rx/Tx of Arduino) XR – D12(Software Rx/Tx of Arduino)
Programowy UART dla WIFI, Sprzętowy UART dla XBee	WT – D0(Hardware Rx of Arduino) WR – D1(Hardware Tx of Arduino) ST – D11(Software Rx/Tx of Arduino) SR – D12(Software Rx/Tx of Arduino)

WT：TX pin modułu WIFI
WR：RX pin modułu WIFI
XT：TX pin modułu XBee
XR：RX pin modułu XBee

Wskaźniki LED

• PWR:  wskaźnik zasilania, normalnie włączony, gdy zostanie doprowadzone zasilanie do WBoard EX.
• W_PWR:  wskaźnik zasilania modułu WiFi, normalnie włączony gdy moduł WiFi jest zasilany
• D13:  Dioda testowa, może być użyta dowolnie, po zresetowaniu płyty będzie migać przez chwilę
• TXD:  dioda miga gdy dane za pomocą portu USB są wysyłane
• RXD:  dioda miga gdy dane za pomocą portu USB są odbierane

Przyciski

• Reset:  przycisk resetujący ATmega32u4
• WIFI_RST: przycisk resetujący moduł WIFI
• XBee_RST: przycisk resetujący moduł XBee

Przełączniki

• Transparent transmission selection switch: When the switch turns to ‘Normal’, module is powered on but will not enter transparent transmission mode; when the switch turns to ‘Transparent’, the module is powered on and will enter transparent transmission mode.

Mikrokontroler	ATmega32u4
Max Frequency	No
RAM Capacity	512Byte
FLASH Capacity	32K
External Resources	No
Power Supply	External 9V USB 5V
I/O Operation Level	3.3V
Board Size	90.0 X 57.8 X 1.6mm
Model	IM130[zasłonięte]001
Version	V1.0
Weight	46.00g
Accessories	No

Download

• Datasheet
• RAK410_Datasheet.pdf
