Przedmiotem aukcji/oferty jest:

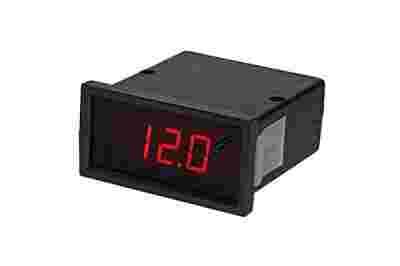

VTA25N Amperomierz + woltomierz 20A

Producent: Inne | Nr. produktu: 258

cena: 84,42 zł

Kategorie ematador:

Moduły Wyświetlaczy LCD TFT

Moduły LCD TFT, uLCD 4D Systems, Arduino, Raspberry PI, Beagle Bone Black

Akumulatory i Pakiety LiFePO4

Akumulatory LiFePO4 A123, Pakiety LifePO4 Matador, Ładowarki i balancery LiFePO4

Stabilizatory napięcia

Przetwornice napięcia 3V,5V,9V,12V.., stabilizatory 12V pasków LED, przetwornice Step up/step down, przetwornice z izolacją galwaniczną

Aparatura pomiarowa

Woltomierze, amperomierze, woltomierze z amperomierze, testery akumulatorów

Przewody silikonowe

Przewody jednożyłowe, wielo drutowe w miękkiej izolacji silikonowej +200C od 8 do 26AWG w różnych kolorach

Konektory prądowe

Przewody jednożyłowe, wielo drutowe w miękkiej izolacji silikonowej +200C od 8 do 26AWG w różnych kolorach

Koszulki termokurczliwe

Rurki termokurczliwe o współczynniku 2:1 o grubości od 1.6mm do 6.0mm

Opis przedmiotu:

Parametry

Karta produktu

Sposób pomiaru: prąd i napięcie średnie

Zakres pomiaru napięcia: 6,8V - 37V

Zakres pomiaru prądu: +/-20A

Rozdzielczość pomiaru napięcia: 0,1V

Rozdzielczość pomiaru prądu: 100mA

Max. niedokładność: 4% +/-1 cyfra

Prąd maksymalny (do 60sek): +/-30A

Ilość odczytów na /sek: 2

Zasilanie: 6,8V do 37V

Prąd pobierany: od 15mA do 60mA

Rezystancja bocznika: 0R005

Wymiary (LED 10mm): LED 10mm |18 x 47 x 48mm. (HxWxD)

Gotowy do użycia
Jeżeli jest taka potrzeba możemy zamontować przewody o średnicy 2.07mm2 (14AWG) do bocznika wraz z złączkami z naszej oferty (m.in. dean-t, tamiya, xt60 itd.) na obu końcach przewodów tak aby bez większej ingerencji i zaangażowania można było monitorować pracę pakietów, akumulatorów.

VTA jest połączeniem woltomierza i amperomierza w jednym mierniku. Pozwala to na umieszczenie go w przyrządach, gdzie nie ma miejsca na osobny woltomierz i amperomierz. Produkowany jest w kilku wersjach np. VTA25P - pomiar prądu od 0A do 25A lub VTA20N pomiar prądu +/-20A. Literka N w oznaczeniu wskazuje że miernik umożliwia pomiar prądu w dwie strony, np. ładowanie i rozładowanie akumulatora. W zależności od ilości wolnego miejsca do montażu, możemy wybrać wyświetlacz LED o wysokości 14mm lub 10mm. Do miernika dodany jest zestawy montażowy pozwalający na łatwe zamocowanie go w dowolnej obudowie. Napięcie zasilające miernik jest jednocześnie napięciem mierzonym przez woltomierz. Rezystor pomiarowy prądu (bocznik) należy podłączyć w ujemnej gałęzi prądu. W wersji "N" przepływ prądu "w drugą stronę" jest sygnalizowany zapaleniem się diody "-" umieszczonej z lewej strony wyświetlacza. Zmiana wskazań prąd / napięcie i regulacja jasności realizowana jest za pomocą przycisku z prawej strony wyświetlacza.

Zastosowanie:

Prostowniki do ładowania akumulatorów.
Kontrola ładowania / rozładowania akumulatorów.
Samochodowe instalacje HHO
Kontrola prądu ogniw fotowoltaicznych.
Zasilacze DC
Według pomysłu użytkownika.

Właściwości:

Pomiar napięcia stałego od 6,8V do 37V
Pomiar prądu stałego, w zależności od wersji, do: 10A, 25A, +/-10A, +/-20A
4 - stopniowa regulacja jasności wyświetlacza.
Łatwe podłączenie i montaż.
Mały pobór prądu.
Nie wymaga baterii zasilającej.
Odporny na omyłkowe, odwrotne podłączenie.

Zasilanie:

VTA*** ma przetwornicę napięcia, która pozwala na zasilanie go napięciem od 6,8V do 37V. Minimalne napięcie zasilania zależy od rodzaju wyświetlaczy i ustawionej jasności. Dla małej jasności miernik pracuje poprawnie od 6.0V. Zastosowana filtracja napięcia i rozproszone sterowanie wyświetlaczem, minimalizuje zakłócenia generowane przez miernik. Prąd pobierany jest zależny od napięcia zasilającego i aktualnie wyświetlanych cyfr ("1" pobiera mniej prądu niż "8"). Maksymalnie miernik pobiera około 60mA dla 6,8V, 36mA dla 12V, do 15mA dla 37V. Prąd zależy również od ustawionej jasności wyświetlacza i jego koloru. Wyświetlacze zielone pobierają najwięcej prądu a niebieskie najmniej. Poniżej na wykresie pokazano zależność prądu pobieranego, od napięcia zasilania dla wyświetlaczy czerwonych. Górna linia dla jasności maksymalnej, dolna dla jasności minimalnej.

Zmiana wskazań napięcie / prąd.
Każde krótkie naciśnięcie przycisku powoduje zmianę wskazań prąd / napięcie /prąd / napięcie itd. Wskazanie napięcie poprzedzone jest wyświetleniem literki "- U -" , a wskazanie prądu literki "- A -". Dodatkowo, przy wskazywaniu prądu świeci się ostatnia kropka dziesiętna jako informacyjna. Ustawienie wskazań zostaje zapamiętane. Można również zastosować klawisz zewnętrzny, podłączając go do 2 punktów lutowniczych na płytce głównej oznaczonych SW.

Regulacja jasności.
Naciśnięcie i przytrzymanie klawisza spowoduje zmianę jasności wyświetlacza. Są 4 poziomy jasności, przytrzymanie wciśniętego klawisza powoduje ich zmianę w cyklu zamkniętym tz. po dojściu do minimum nastąpi powrót do jasności największej. Ustawienie zostaje zapamiętane. Zmniejszenie jasności powoduje również istotne zmniejszenie prądu pobieranego przez miernik.

Przekroczenie zakresu pomiarowego.
Miernik VTA10 po przekroczeniu 10A działa nadal, wyświetlając zamiast pierwszej cyfry literkę "A". Po przekroczeniu ok. 10.1A wyświetli się migająca literka "E" co oznacza przepełnienie. Podobnie jest dla amperomierza 20A, ale progi są ustawione powyżej 20A. Przekroczenie wartości prądu nie powoduje uszkodzenia miernika choć znaczne przekroczenie może spowodować uszkodzenie bocznika (max 5W) !!! W przypadku przekroczenia napięcia 37.5V wyświetli się migająca literka "E". Nie należy przekraczać napięcia 40V gdyż może to uszkodzić miernik.

Wentylacja: elementem który rozprasza największą moc w amperomierzu jest bocznik (rezystor pomiarowy). W przypadku VTA10 moc wydzielana na boczniku jest niewielka (1W dla 10A). Natomiast dla VTA20, przy prądzie 20A wydziela się moc 2W, co oznacza że zauważalnie nagrzewa się. Jeżeli amperomierza jest zamontowany w większej obudowie specjalna wentylacja nie jest potrzebna, natomiast w przypadku umieszczenia go w ciasnym pudełku należy zadbać o otwory wentylacyjne dla chłodzenia bocznika.

Podłączenie: na płytce amperomierza znajduje się bocznik (rezystor pomiarowy), który podłączmy
szeregowo w przewodzie napięcia ujemnego zasilacza lub prostownika. Poniżej przedstawiono schemat typowego podłączenia amperomierza. Z uwagi na duży prąd jaki może przepływać przez amperomierz, połączenia bocznika z przewodami prądowymi należy wykonać bardzo starannie, najlepiej
przez lutowanie, używając przewodu o przekroju 1mm2. dla VTA10 i 2mm2. VTA20. Na schemacie
grubą linią zaznaczono połączenia prądowe gdzie wymagany jest taki przewód.
