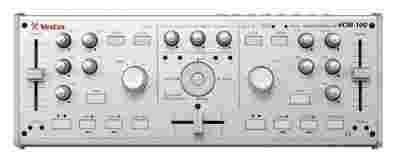

Pomimo niewielkich rozmiarów VCM-100 posiada 4 wejścia i 4 wyjścia (stereo x 2 we/wy), wyjście słuchawkowe oraz wysokiej klasy mechaniczne elementy stanowiące kontrolną część urządzenia. Wychodząc naprzeciw oczekiwaniom profesjonalnych użytkowników, VCM-100 posiada solidną, metalową obudowę o rozmiarach mniejszych niż standardowy laptop, dzięki czemu jest wyjątkowo mobilnym oraz łatwym w użyciu systemem kontroli audio poprzez USB-MIDI.
SPECYFIKACJA:
- VCM-100 może kontrolować do 40 dowolnych parametrów, w zależności od używanego oprogramowania,
- dzięki rozbudowanemu systemowi kontrolek LED, w każdej chwili można odczytać aktualny tryb pracy urządzenia,
- system posiada 4 monofoniczne wejścia / 2 stereofoniczne wyjścia (Master OUT, Booth/Monitor OUT) oraz wyjście słuchawkowe. Wyposażony jest w najnowszej generacji konwerter analogowo-cyfrowy o częstotliwości próbkowania 20Bit stereo D/A oraz 18 Bit stereo A/D,
- ESI system (Ego System Inc.) zaprojektowany w oparciu o standard ASIO ma na celu zwiększyć niezawodność aplikacji DJ oraz zmniejszyć do minimum czas latencji. (standardowe sterowniki WINDOWS - WDM identyfikują VCM-100 jako 2 wejściowe i 2 wyjściowe urządzenie audio USB. System używa sterowników ASIO, kiedy oprogramowanie DTM wymusza użycie wielu wejść i wyjść sygnału),
- zasilanie odbywa się poprzez kabel USB lub poprzez dedykowany zasilacz (dedykowane zasilanie podnosi stabilność pracy oraz uniezależnia kontroler od problemów związanych z użyciem koncentratora USB),
- kontroler dostarczany jest wraz z oprogramowaniem TRAKTOR LE (Native Instrument INC.),
- VCM-100 współpracuje z każdym oprogramowaniem, które obsługuje protokół MIDI,
- VCM-100 wspiera standard ASIO 2.0, CoreAudio, MME/WDMA dzięki czemu może współpracować ze wszystkimi poważniejszymi programami DJ oraz aplikacjami DAW
- obudowa wykonana jest z metalu, urządzenie posiada obudowę o rozmiarach zbliżonych do standardowego laptopa, dzięki czemu jest łatwe w transporcie i kompaktowe.
Wymagania systemowe:
PC
Windows XP
Procesor: Pentium III 500Mhz
RAM: 256MB
USB 1.0/2.0 Interface
MAC
Mac OS X 10.3.9 / 10.4.7
USB 1.0/2.0 Interface
Elementy urządzenia:
Elementy i funkcje sterowania są domyślnie skonfigurowane, ustawienia te można jednak łatwo zmieniać w zależności od preferencji użytkownika.
1. SEKCJA MONITORÓW MASTER
Trzy pokrętła do których przypisano regulacje poziomu master oprogramowania oraz regulacje monitorów.
- fader obrotowy: 3 szt.
2. SEKCJA KANA£ÓW PGM
Do regulatorów sekcji przypisano equalizację kanałów oraz ustawienia natężenia sygnału wejściowego.
- fader obrotowy: 5 szt.
- duży fader obrotowy: 1 szt.
- podświetlany przełącznik: 1 szt.
3. SEKCJA KONTROLI MECHANIZMÓW DECK
Podświetlane przełączniki spełniają funkcję PLAY/PAUSE, CUE PLAY oraz SET CUE
- 2 kolorowe podświetlany przełącznik: 4 szt.
4. SEKCJA KONTROLI PITCH
Fader oraz przełącznik służą do regulacji parametru pitch.
- 45mm fader: 1 szt.
- mały przełącznik SW: 2 szt.
5. CROSSFADER
Fader do kontroli parametru crossfader
- 45mm fader: 1 szt.
6. SEKCJA KONTROLI ŹRÓDŁA
Przełączniki ułatwiają kontrolę nad samplami loop oraz aktualną wartością pitch
podświetlany przełącznik: 1 szt.
2 kolorowy podświetlany przełącznik: 1 szt.
7. SEKCJA KURSORA
Sekcja ułatwia wyszukiwanie niezbędnych plików i zatwierdzanie ich.
8. SEKCJA USTAWIEŃ UŻYTKOWNIKA
Użytkownik może przypisać dowolne funkcje do tej sekcji.
- małe pokrętło: 4 szt.
Domyślne ustawienia to:
f1 - PGM1 przewijanie wstecz
f2 - PGM1 szybkie przewijanie wprzód
f3 - PGM2 przewijanie wstecz
f4 - PGM2 szybkie przewijanie wprzód
9. SYGNALIZACJA TRANSMISJI DANYCH
Sygnalizator LED włącza się w momencie wysyłania danych z kontrolera do komputera. Brak sygnalizacji transmisji świadczy o nieprawidłowym działaniu urządzenia.
10. SYGNALIZACJA ZASILANIA
Lampka LED zapala się w momencie zasilenia urządzenia prądem.
11. WEJŚCIA (RCA)
4 wejścia LINE
12. WYJŚCIA (RCA)
4 wyjścia LINE, wyjście 1,2 jest przypisane monitorom
13. PRZEŁĄCZNIK TRYBU PRACY
Przełącznik zmienia oprogramowanie przypisane do poszczególnych stanów (A,B,C)
14. PRZEŁĄCZNIK TRYBU ZASILANIA
AC ADAPTOR - zasilanie poprzez dedykowany zasilacz
USB BUSS POWER - zasilanie poprzez złącze USB
OFF - wyłącza urządzenie
15. WYJŚCIE SŁUCHAWKOWE
ZASILANIE: 9V 500mA
WYMIARY: 350x134x40
WAGA: 1,8 Kg
HARDWARE
1 Interface
-USB 1.1
-USB audio 1.0
AUDIO ANALOGOWE
1 Częstotliwość próbkowania
-44.1 kHz, 48 kHz
2 Wejście analogowe
1) 4 kanałowe wejście
4 złącza RCA
2) -10dbV poziom wejściowy
3) oporność 10K Ohm
3 wyjście analogowe
1) 4 kanałowe wyjście
4 złącza RCA
2) -10dbV poziom wyjścia
3) oporność 100 Ohm
4 Wzmacniacz słuchawkowy
1) THD+N/S: -70dB, 0,03%
2) moc: 60mW
3) odstęp sygnału od szumu 110dB
AUDIO CYFROWE
1. Częstotliwość próbkowania
-44.1 kHz, 48 kHz
2 Przetwornik A/D
1) rozdzielczość 20bit
2) dynamika: 87dB
3) pasmo przenoszenia 20-20Khz (@
3 Przetwornik D/A
1) rozdzielczość 20bit
2) dynamika: 87dB
3) pasmo przenoszenia 20-20Khz (@
4 Wyjście cyfrowe
1) złącze: wtyk optyczny mini
2) format: IEC-958, (S/PDIF)
3) rozdzielczość 16-Bit
4) częstotliwość samplowania 44,1kHz,
Sterowniki programowe
1 ASIO 2.0 (Windows)
- 4 kanały wejścia i 4 kanały wyjścia
2 CoreAudio (MAC OS X)
- 4 kanały wejścia i 4 kanały wyjścia
3 MME/WDM (Windows)
- 2 kanały wejścia i 2 kanały wyjściowe
