Opis
Zastosowanie
Zasilanie 1-2 serwerów sieciowych klasy PC, rozbudowanego stanowiska CAD/CAM lub 3 stacji roboczych.
Charakterystyka

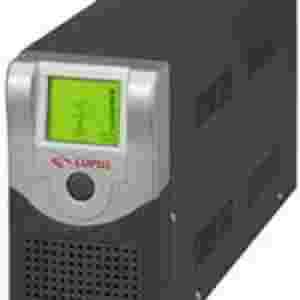

Lupus 1000 to zasilacz awaryjny zbudowany w technologii line-interactive o mocy 1000VA (600W) pozwalający zabezpieczyć serwer sieciowy, serwer WWW lub rozbudowany zestaw komputerowy lub kilka stacji roboczych. Wbudowany mikroprocesor bada parametry sieci energetycznej i w przypadku nieprawidłowości podejmuje odpowiednie działania aby zapewnić pełną synchronizację z siecią energetyczną oraz minimalne czasy przełączania. Dzięki układowi AVR zasilacz może pracować ciągle przy znacznych spadkach oraz skokach napięcia zasilania, bez korzystania z energii akumulatora. Podczas stanu awarii zasilania procesor kontroluje pracę falownika, stan baterii i sieci zasilającej. W przypadku powrotu sieci zasilającej do właściwego stanu procesor zapewnia odpowiednie przełączenie z pracy bateryjnej na sieciową. Stan zasilacza jest sygnalizowany za pomocą wyświetlacza LCD na panelu przednim. Stany alarmowe (awaria zasilania, baterie rozładowane, przeciążenie) są dodatkowo sygnalizowane akustycznie. Zasilacz posiada interfejs komunikacyjny, a dołączone oprogramowanie pozwala na zamykanie systemu operacyjnego. Przy pomocy oprogramowania można ocenić poziom obciążenia wnoszony przez zabezpieczany sprzęt.
Specyfikacja techniczna
Czas podtrzymania zasilacza w zależności od obciążenia
|
Moc [VA]
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
Czas [min]
|
120
|
45
|
30
|
17
|
13
|
9
|
8
|
7
|
6
|
3
|
Dane techniczne
|
Interfejs komunikacyjny
Ręczny start
Ilość gniazd wyjściowych
Praca AVR
Wymiary (Wys.xSzer.xDług.)
Waga netto
|
RS232
+
4
+
220x120x380 mm
15 kg
|
Nominalne napięcie wejściowe
Obciążenie dla PF=0,6
Zakres napięcia wejściowego
Znamionowy prąd wejściowy
Progi przełączeń:
sieć - AVR (dolny)
sieć - praca bateryjna
sieć - AVR (górny)
Czas przełączania
Czas podtrzymania (80% obciążenia)
Napięcie wyjściowe przy pracy bateryjnej
Kształt napięcia wyjściowego przy pracy bat.
Częstotliwość napięcia przy pracy bateryjnej
Napięcie wyjściowe przy pracy sieciowej i AVR
Zakres pracy AVR
|
220-240Vac, jednofazowo, 50Hz
1000VA, 600W
165-275Vac +/-3Vac
4,6A
205/209Vac +/-3Vac
149/161Vac +/-3Vac
249/244Vac +/-3Vac
3 ms
10 min
230Vac +/-10%
aproksymowana sinusoida
50Hz +/-1%
205-249Vac +/-3Vac
149-249Vac +/-3Vac
|
|
Typ akumulatorów
Ilość akumulatorów
Czas eksploatacji
Czas ładowania do 80% poj.po rozł.obciąż. 50%
|
7,2Ah, 12V, bezobsługowe VRLA
2
3-5 lat w zależności od warunków eksploatacji
typowo 6-8h
|
|
Ochrona przepięciowa - wejście
Ochrona przepięciowa - wyjście
Filtr przeciwzakłóceniowy
Zabezpieczenie wyjścia przy pracy bateryjnej
Zabezpieczenie na wejściu
|
warystor 280J/4kV
warystor 150J/4kV
EMI/RFI
elektroniczne - zwarciowe i przeciążeniowe
bezpieczniki 10A
|
