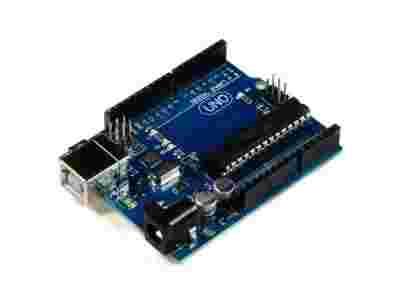

AVR UNO R3

UNO R3 jest płytką uruchomieniową bazujacą na mikrokontrolerze ATmega328, w pełni zgodny sprzętowo jak i programowo z bardzo popularnym modułem ARDUINO UNO R3 Posiada 14 wejść/wyjść cyfrowych (6 z nich może pracować w trybie PWM), 6 wejść analogowych, oscylator kwarcowy 16 MHz, interfejs USB, gniazdo zasilania, złącze ICSP i przycisk reset. Zawiera wszystko co jest potrzebne aby szybko zacząć pracę z mikrokontrolerem. Wystarczy podłączyć płytkę przy pomocy kabla USB do komputera PC i zacząć programować przy pomocy wygodnego środowiska programowania z wieloma bibliotekami i przykładami.

Uno w porównaniu do poprzednich wersji zamiast układu konwertera USB na port szeregowy firmy FTDI posiada mikrokontroler Atmega16U2. Mikrokontroler ten pełni rolę wspomnianego konwertera. Uno jest obecnie najnowszą wersją Arduino.

Właściwości

• mikrokontroler ATmega328
• 14 wejść/wyjść cyfrowych (6 może pracować jako PWM)
• 6 wejść analogowych
• prąd we/wy 40 mA
• prąd wy dla napięcia 3.3V 50mA
• napięcie wejściowe (zalecene) 7-12V
• napięcie wejściowe (maksymalne) 7-20V
• pamięć flash 32 KB (0,5 KB używa bootloader)
• pamięć SRAM 2 KB
• pamięć EEPROM 1024B
• czętotliwość taktowania 16 MHz
• dostępne wygodne środowisko programowania dla systemów Windows, Linux, Mac OS X

Dokumentacja

http://arduino.cc - główna strona projektu Arduino

http://arduino.cc/en/Main/ArduinoBoardUno - szczegółowy opis płytki

http://arduino.cc/en/Guide/HomePage - opis jak zacząć pracę z płytką

http://arduino.cc/en/Main/Software - oprogramowanie
