UNIWERSALNY WZMACNIACZ DYSTRYBUVYJNY DA-140
DA-233

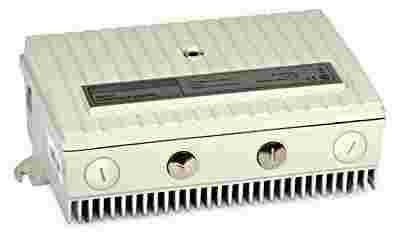

Uniwersalny wzmacniacz dystrybucyjny DA-233 Terra stosowany w zbiorczych instalacjach telewizji kablowej, w tym w sieciach HFC. Wzmacniacz posiada stopień końcowy wykonany z arsenku galu w układzie przeciwsobnym. Modularna budowa pozwala na dostosowanie wzmacniacza do wymogów danej instalacji. Dzięki zastosowaniu odpowiednich pluginów możliwa jest praca w pasywnym lub aktywnych kanale zwrotnym oraz kształtowanie jego charakterystyki częstotliwościowej. Odpowiednie pluginy kształtować mogą również charakterystykę częstotliwościową kanału dosyłowego oraz tłumienie między stopniami wzmocnienia wzmacniacza.
Wzmacniacz umieszczony został w odpornej na mgłę wodną oraz fale RF obudowie, spełniającej kategorię IP64. Urządzenie dedykowane jest do pracy w magistralnych odcinkach sieci, umożliwia przeniesienie prądu o natężeniu 7A.
DA-233 zasilany jest napięciem 24...65VAC ze zdalnego źródła zasilania. Wzmacniacz wyposażony jest w jedno wejście i dwa wyjścia typu PG-11. Dla zapewnienia stabilności założonych parametrów, wzmacniacz wykorzystuje pluginy dla konfiguracji wzmocnienia i korekcji charakterystyki tłumienia przewodu.
Wzmacniacz umożliwia stosowanie międzystopniowych tłumików termalnych o charakterystyce tłumienia zmieniającej się w raz ze zmianą temperatury otoczenia oraz pluginu odpowiadającego za automatyczną kontrolę wzmocnienia bazującego na jednej częstotliwości nośnej (na zamówienie).
Dane techniczne
|
Nazwa
|
DA-233
|
|
Zakres częstotliwości
|
kanał dosyłowy (1)
|
47/75/87 - 862 MHz
|
|
kanał zwrotny (1)
|
5-30/55/65 MHz
|
|
Wzmocnienie, 20°C
|
kanał dosyłowy
|
36 dB
|
|
kanał zwrotny
|
pluginy
|
|
Płaskość ch-ki
|
+/- 0.75 dB
|
|
Regulacja wzmocnienia
|
0-18 dB
|
|
Korekcja ch-ki tłumienia
|
0-18 dB
|
|
Korekcja ch-ki tłumienia w k. zw.
|
0-9dB (krok 1dB)
|
|
Poziom wyjściowy CSO (2)
|
113 dBuV
|
|
Tłumienie odbić na wejściu i wyjściu
|
18dB/40MHz-1.5dB/oktawę
|
|
Współczynnik szumów
|
max. 6dB
|
|
Złącza testowe
|
- 20 dB
|
|
Typ zastosowanych zlączy (3)
|
PG-11
|
|
Zasilanie (4)
|
AC 24...65V 50Hz
|
|
Pobór mocy
|
max. 17W
|
|
Przejście zasilania, przełączane
|
7A max.
|
|
Zakres temperatur pracy
|
-20...+50°C
|
|
Wymiary
|
229x159x87 mm
|
|
Masa
|
2.5 kg
|
