Nowy standard nagrywania w wysokiej rozdzielczości

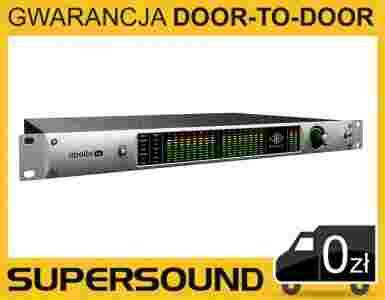

Apollo 16 to sztandarowy interfejs audio firmy Universal Audio oferujący najwyższej jakości konwersję sygnałów 24-bity/192 kHz, wyposażony w 16 analogowych wejść i 16 analogowych wyjść - co oznacza dwukrotnie większą ilość analogowych złączy niż w oryginalnym modelu Apollo. Bezkompromisowy interfejs FireWire/z opcją podłączenia przez Thunderbolt zapewnia najwyższą jakość dźwięku i wygodną pracę z wykorzystaniem pokładowego procesora UAD-2 QUAD. Z Apollo 16 ścieżki możesz przetwarzać w czasie rzeczywistym używając klasycznych, emulujących analogowe urządzenia wtyczek UAD - takich, jak Neve, Studer, Manley, Lexicon i innych - na komputerach z systemami Mac i Windows 7.*

Profesjonalny zestaw złączy i możliwość łączenia interfejsów w pary (wówczas do dyspozycji mamy 32 x 32 analogowe wejścia i wyjścia), czynią z Apollo 16 nowy standard w dziedzinie rejestracji dźwięków o klasycznym, analogowym charakterze i w wysokiej rozdzielczości.

* wymagany system operacyjny Windows 7 64-bity i dobrej jakości adapter z PCIe do FireWire. Thunderbolt tylko dla komputerów Macintosh.

Konwersja 24-bity/192 kHz - najwyższy, światowy poziom

Nagrywanie, miksowanie i mastering z wtyczkami UAD - w czasie rzeczywistym
Wyposażony standardowo w procesor UAD-2 QUAD Apollo 16 umożliwia rejestrację z użyciem wtyczek UAD - przy latencji poniżej 2ms. Dźwięki możesz monitorować i przetwarzać z pomocą niesamowitych emulacji klasycznych analogowych urządzeń, takich jak Ampex, Lexicon, Manley, Neve, Roland, SSL, Studer i wielu innych. Co najlepsze, z Apollo 16 przetwarzanie UAD w czasie rzeczywistym jest możliwe także w trakcie miksowania i masteringu, więc osoby zajmujące się produkcją muzyki wtyczki UAD (VST, RTAS, AU) będą miały zawsze pod ręką, na każdym etapie procesu twórczego.

Analogowe łącza w układzie 16x16 z opcją rozszerzenia, plus zaawansowane wysyłki
Apollo 16 posiada pokaźną liczbę 16 x 16 analogowych wejść i wyjść, które są dostępne poprzez wygodne złącza DB-25 — to idealne rozwiązanie w przypadku łączenia interfejsu z konsoletą, zewnętrznymi procesorami, systemami podsłuchowymi/słuchawkowymi itp. Do obsługi naprawdę dużych, profesjonalnych sesji można łączyć dwa moduły Apollo 16 - kaskadowo za pomocą MADI - tworząc system oparty na ośmiu procesorach UAD, z równoległym układem 32 x 32 analogowych wejść i wyjść. W zestawie złączy audio dostępnych na panelu tylnym Apollo 16 znalazły się też specjalne wyjścia monitorowe na złączach XLR, oraz stereofoniczne wejście i wyjście cyfrowe w formacie AES-EBU.

Kolejnym rozwiązaniem zwiększającym możliwości konfiguracji Apollo 16 są cztery stereofoniczne miksy Cue z indywidualnie przypisywanymi wyjściami, oraz nowa funkcja wirtualnych połączeń „Virtual I/O" przydatna np. przy przetwarzaniu ścieżek w programie DAW i obsługi instrumentów wirtualnych w czasie rzeczywistym za pomocą procesora UAD.

Thunderbolt™ - błyskawiczne połączenie z Macintoshem
Apollo 16 to interfejs obsługujący opracowaną przez firmę Intel i implementowaną w komputerach Mac, technologię przesyłu danych Thunderbolt. Na panelu tylnym umieszczono gniazdo, w którym użytkownik instaluje opcjonalną kartę Thunderbolt (sprzedawana osobno) z dwoma portami w tym formacie. Thunderbolt pozwala na uruchomienie większej liczby wtyczek UAD, zapewnia lepszą wydajność, niższą latencję w programach DAW oraz mniejszy rozmiar bufora audio w porównaniu ze standardowym połączeniem przez FireWire.

Ponieważ łącze Thunderbolt ma znacznie wyższą przepustowość niż FireWire, zachowując pełną wydajność systemu, w warunkach studyjnych do Apollo 16 można podłączyć jednocześnie więcej urządzeń, takich jak: dyski twarde, procesory oraz dodatkowe monitory komputerowe. Przez Thunderbolt (potrzebne przejście z Thunderbolt-do-PCIe) można podłączyć także karty-akceleratory DSP UAD-2 i w ten, prosty sposób zwiększyć moc przetwarzania dla wtyczek UAD.

Jeszcze lepsza integracja - z Pro Tools, Logic, Cubase i innymi programami
Sterowniki Core Audio i ASIO dostępne dla Apollo 16 są kompatybilne z wszystkimi najważniejszymi programami DAW: Pro Tools, Logic Pro, Cubase, Live i innymi. Po za tym, do Apollo 16 dołączona jest aplikacja Console i wtyczka Console Recall (VST/AU/RTAS), które pozwalają na zarządzanie i przywracanie wszelkich ustawień interfejsu oraz pluginów UAD dla sesji DAW, nawet po kilku miesiącach czy latach. W nowym trybie “PT Mode”, przeznaczonym dla programu Pro Tools, można użyć wszystkich 16 analogowych wejść i wyjść do podłączenia zewnętrznych urządzeń w trybie insert i w pełni wykorzystać dostępne złącza analogowe.

Znakomicie zaprojektowany- pod każdym względem
Apollo 16 to sprzęt dopracowany w najdrobniejszych szczegółach. Znajdziesz w nim wiele detali, które ułatwią Ci szybką, bezproblemową pracę - co jest gwarancją lepszych rezultatów. Na przykład, wyjścia analogowe Monitor są sterowane cyfrowo, więc nie tracisz na rozdzielczości audio w momencie wzmocnienia sygnału. W sekcji LED-owych wskaźników poziomów sygnału na wyjściach i wyjściach działa ponad 195 jasnych diod świetlnych. Wszystkie regulatory na panelu przednim oraz złącza dostępne z tyłu to komponenty najwyższej, profesjonalnej jakości. W końcu, funkcja pracy w trybie samodzielnym oznacza, że możesz korzystać z połączeń audio w Apollo 16 oraz z ostatnio używanych ustawień miksera DSP bez konieczności podłączania komputera.

Apollo 16 - Przykłady konfiguracji sprzętowych

Panel przedni i tylny
W interfejsie Apollo 16 wszystkie, najczęściej używane w trakcie nagrywania i pracy funkcje znajdują się na panelu przednim - masz do nich szybki i bezpośredni dostęp. Tak samo, na tylnym panelu ulokowano najważniejsze, wyspecjalizowane, wysokiej jakości wejścia i wyjścia, których używa się w każdym, typowym studiu produkującym dźwięki.

Konfiguracja podstawowa
Na tym rysunku pokazana jest podstawowa konfiguracja systemu opartego na Apollo 16. W przykładzie wykorzystano wyłącznie urządzenia analogowe; cyfrowe wejścia/wyjścia nie zostały użyte.

Najważniejsze cechy tej konfiguracji:
• Oba porty FireWire służą do połączenia z głównym komputerem.
• Do wyjść monitorowych podłączone zostały monitory aktywne (bądź zestaw głośniki + wzmacniacz)
• Wielozłącza DB25 wykorzystano do połączenia ze sprzętem obsługującym sygnały na poziomie liniowym
• Chociaż w przykładzie pokazane są końcówki XLR, z wielozłącza DB25 można wyprowadzić przewody z końcówkami XLR, TRS, bądź z następnym złączem DB25

Konfiguracja Thunderbolt
Ten diagram pokazuje jak Apollo 16 można podłączyć do komputera głównego wykorzystując opcjonalną kartę z portami Thunderbolt.

Najważniejsze cechy tej konfiguracji:
• Aby Apollo 16 podłączyć za pomocą złączy Thunderbolt niezbędna jest opcjonalna karta Thunderbolt (sprzedawana osobno), którą instaluje się z tyłu interfejsu.
• Obu portów Thunderbolt można użyć do połączenia z głównym komputerem.
• Do drugiego portu w opcjonalnej karcie Thunderbolt podłączona jest zewnętrzna karta UAD-2 PCIe w obudowie z wyjściem Thunderbolt
• Do wyjścia AES/EBU podłączono odsłuchy wyposażone w wejście AES/EBU
• Funkcję powielenia sygnału z wyjścia Monitor na wyjściu AES/EBU (AES/EBU Mirrors Monitor 1-2) włącza się w ustawieniach aplikacji Console. Wówczas, dostępnym z przodu Apollo 16 pokrętłem MONITOR można regulować poziom głośności w monitorach odsłuchowych posiadających wejście AES/EBU
• Do Apollo 16 podłączone jest także zewnętrzne urządzenie FireWire 800 (opcjonalna karta Thunderbolt pozwala wykorzystać Apollo 16 w roli huba FireWire 800)
• Do obu portów FireWire można podłączyć zewnętrzny dysk twardy FireWire

Zestaw podwójny – połączenie przez FireWire
Ten rysunek ilustruje w jaki sposób połączyć dwa interfejsy Apollo 16 tak, aby razem działały jako jeden system oferujący 32 równoległe wejścia analogowe i 32 równoległe wyjścia analogowe, i połączony z komputerem głównym poprzez FireWire.

Najważniejsze cechy tej konfiguracji:
• Jeden interfejs Apollo 16 działa jako urządzenie nadrzędne (Monitor), do którego podłączono monitory odsłuchowe
• Kolejny Apollo 16 to Expander, czyli moduł rozszerzający liczbę wejść i wyjść
• Interfejs oznaczony jako Monitor łączy się z komputerem głównym przez FireWire 800 (w tym celu można użyć obu portów FW)
• Interfejs oznaczony jako Expander połączony jest z interfejsem nadrzędnym Monitor za pomocą przewodu FireWire 800 (w tym celu można użyć obu dostępnych portów FireWire)
• Wyjście MADI OUT modułu Expander należy połączyć z wejściem MADI IN modułu Monitor za pomocą kabla MADI.

Zestaw podwójny – połączenie przez Thunderbolt
Ten diagram pokazuje, w jaki sposób połączyć dwa interfejsy Apollo 16 tak, aby razem działały jako jeden system oferujący 32 równoległe wejścia analogowe i 32 równoległe wyjścia analogowe.

Najważniejsze cechy tej konfiguracji:
• W obu modułach trzeba zainstalować opcjonalną kartę Thunderbolt
• Jeden interfejs Apollo 16 działa tutaj jako urządzenie nadrzędne (Monitor), do którego podłączono monitory odsłuchowe
• Kolejny Apollo 16 działa jako Expander, czyli moduł poszerzający liczbę dostępnych wejść i wyjść
• Moduł oznaczony jako Monitor należy podłączyć do komputera głównego przez porty w opcjonalnej karcie Thunderbolt (można wykorzystać oba porty Thunderbolt)
• Apollo 16 oznaczony jako Expander należy połączyć z Apollo 16 nadrzędnym Monitor za pomocą kabla Thunderbolt (w tym celu można użyć obu portów Thunderbolt)
• Wyjście MADI OUT modułu Expander należy połączyć z wejściem MADI IN modułu Monitor za pomocą kabla MADI.
