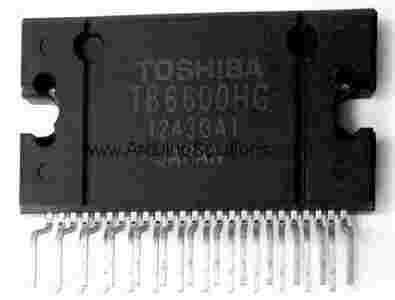

Układ TB6600 Stepper Motor Driver

The TB6600HQ is a PWM chopper-type single-chip bipolar sinusoidal micro-step stepping motor driver.
Forward and reverse rotation control is available with 2-phase, 1-2-phase, W1-2-phase, 2W1-2-phase, and 4W1-2-phase excitation modes.
2-phase bipolar-type stepping motor can be driven by only clock signal with low vibration and high efficiency.

TB6600 Features

1. Single-chip bipolar sinusoidal micro-step stepping motor driver
2. BiCD 0.13 (50 V) process
3. Ron (upper + lower) = 0.4 Ω (typ.)
4. Forward and reverse rotation control available
5. Selectable phase drive (1/1, 1/2, 1/4, 1/8, and 1/16 step)
6. Output withstand voltage: VCC = 50 V
7. Output current: IOUT = 5.0 A (absolute maximum ratings, peak, within 100ms) IOUT = 4.5 A (operating range, maximal value)
8. Packages: HZIP25-1.00F
9. Built-in input pull-down resistance: 100 kΩ (typ.)
10. Output monitor pins (ALERT): Maximum of IALERT = 1 mA
11. Output monitor pins (MO): Maximum of IMO = 1 mA
12. Equipped with reset and enable pins
13. Stand by function
14. Single power supply
15. Built-in thermal shutdown (TSD) circuit
16. Built-in under voltage lock out (UVLO) circuit
17. Built-in over-current detection (ISD) circuit
