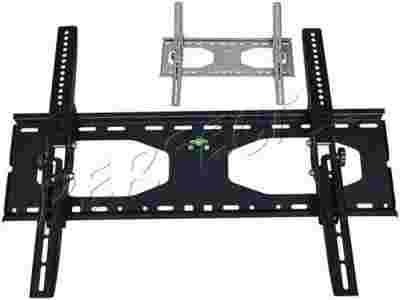

Uchwyt do monitora PLASMA/LCD 23-52" 75KG w kolorze czarnym lub srebrnym do wyboru

Model: UL1 / UL1A

Uniwersalny stały uchwyt ścienny z poziomicą. Służy do montażu telewizorów LCD i plazmowych oraz monitorów różnych marek o wadze do 75kg i o wymiarach przekątnej ekranu od 23” do 52”

Cechuje go bardzo prosty montaż oraz solidna konstrukcja, która potrafi utrzymać ekran do 75 kg.

Wyposażony został w możliwość regulacji kąta nachylenia do + - 15° w pionie.

Po montażu uchwytu odległość od ściany jest mała i wynosi ok 84mm.

Dzięki licznym otworom montażowym w płycie nośnej uchwytu możliwy jest montaż produktu na ścianach betonowych i drewnianych (musi być przykręcony do belek).

Montaż na ścianie sprawia, ze telewizor LCD wisi płasko niczym obraz. Jednocześnie, takie rozwiązanie zwiększa ilość wolnego miejsca i poprawia komfort oglądania dla użytkownika.

Uchwyt posiada system zabezpieczający ekran przed przypadkowym spadnięciem ze ściany i uszkodzeniem.

Do uchwytu bez problemu przymocujemy ekran w standardzie VESA a dzięki dodatkowym otworom pozwala na przymocowanie monitorów o rozstawie śrub od 7 cm do 51 cm w pionie i 7-68 cm w poziomie.

Standard VESA (rozstaw mocowań) aż do 620 x 400 mm - prosimy o sprawdzenie rozstawu w telewizorze przed dokonaniem zakupu

Dokładne wymiary:

• Płyta ścienna: 65 x 20 cm
• Uchwyty 43.5 x 4.5 cm
• Regulowana szerokość w poziomie: 7 - 62 cm
• Regulowana szerokość w pionie: 7 - 40 cm
• Minimalna odległość od ściany 84 mm

Specyfikacja:

• Przekątna ekranu od 23” do 52”
• Regulacja w pionie zmienia się płynnie do 15 stopni
• Udźwig do 70 kg
• Minimalna odległość od ściany 84 mm
• Kolor szary metalik
• Rozmiar: płyta ścienna 65x20 cm, uchwyty dł 43,5 cm
• zgodność ze standardem VESA

Uchwyt został wyposaży w akcesoria montażowe oraz schematy i instrukcje. W zestawie komplet śrub, podkładek i kołków montażowych

Sposób montażu:

• Przyłożyć płytę montażową do ściany i sprawdzając poziom na poziomicy zaznaczyć miejsce wywiercenia 6 otworów (śr 12mm /głębokość 60 mm)
• Włożyć kołki i przykręcić płytę do ściany z podkładkami
• Zamontować uchwyty na telewizorze dobierając odpowiednie śruby mocujące i podkładki w zależności od otworów w telewizorze
• Przed zamontowaniem odkręcić śrubki zabezpieczające u dołu uchwytów
• Zawiesić telewizor na ścianie
• Ustawić odpowiedni kąt nachylenia (-15° do +15°)
• Dokręcić pokrętła regulacji nachylenia
• Dokręcić śruby zabezpieczające

Zgodność ze standardem VESA

• VESA 7,5/7,5 cm
• VESA 10/10 cm
• VESA 10/20 cm
• VESA 20/20 cm
• VESA 40/30 cm

• VESA 40/40 cm


• Minimalny rozstaw śrub mocujących 7 cm
• Maksymalny rozstaw śrub mocujących 51 cm
• W zestawie zestaw śrub mocujących do różnych modeli telewizorów wraz z podkładkami fi 7,5,4 mm
