Urządzenie znajduje zastosowanie w systemach:
zdalnego sterowania, kontroli dostępu, systemach alarmowych i wielu innych.
Może służyć do do załączania układów:
sterujących silnikami, oświetleniem, elektrozaczepami, zwalniających zamki bram, drzwi, zdalnego blokowania czujek i stref w systemach alarmowych, załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, itp.
Odbiorniki posiadają separowane galwanicznie wyjścia przekaźnikowe
o programowalnym trybie pracy, wyjście sygnalizacyjne i diodę świecącą.
Obudowa odbiorników zabezpieczona jest wyłącznikiem antysabotażowym.
___________________________________________________________________________________________________________________________

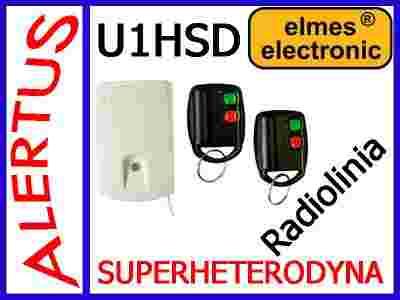

Uniwersalna superheterodynowa radiolinia jednokanałowa U1HSD
do zdalnego sterowania o zasięgu do 100m w terenie otwartym.
Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®,
zapewniając najwyższy poziom bezpieczeństwa.
Oferta została rozszerzona o nowy zestaw U1HSD, który składa się z dwóch pilotów DWB100HT oraz nowego, mniejszego, superheterodynowego odbiornika U1HR i charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania. Nowy odbiornik posiada dotatkowe funkcje dla użytkownika.
Tryby pracy odbiornika
Wyjście przekaźnikowe odbiornika może pracować w jednym z kilku trybów:
1. Pilot załącza wyjście na zaprogramowany czas.
Kolejne naciśnięcie pilota przedłuża czas załączenia.
2. Pilot na przemian załącza i wyłącza wyjście.
3. Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot.
4. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza.
System kodowania zmiennego KEELOQ
Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu.
Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.
Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.
Dioda świecąca LED.
Odbiornik posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).
Wyjście sygnalizacyjne S
Odbiornik posiada wyjście typu otwarty kolektor o obciążalności 1A/60V (oznaczone literą „S”), które sygnalizuje chwile załączenia i wyłączenia każdego wyjścia.
Sygnalizuje także naciśnięcie przycisku pilota.
Pamięć odbiornika
Odbiornik może współpracować z maksymalnie 112 pilotami.
SPECYFIKACJA:
Pilot DWB100HT - 1 szt.
-
nadajnik 433,92MHz zgodny z wymaganiami europejskich norm CE
-
moc 3-5mW - zasięg do 100m.
-
zasilanie baterią 12V, typ A23 - w komplecie
-
wymiary zewnętrzne: (d/s/w) 113/33/21mm.
Odbiornik U1HR - 1 szt.
-
system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
-
pamięć pilotów: 112 (do 20 w trybie pracy C)
-
odbiornik radiowy superheterodynowy, czułość: -106 dBm
-
zasilanie: 11..17VDC
-
pobór prądu: 20mA + 20mA na każdy załączony przekaźnik
-
temperatura pracy: od -20°C do +55°C
-
obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
-
2 tryby pracy wyjścia: 1 - monostabilny = czas załączenia wyjścia od 0,25 sek. do 4 godzin 2 - bistabilny = włącz / wyłącz
-
wyjście S (1A/60V) typu "otwarty kolektor"
-
wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC (zwarte przy zamkniętej obudowie) stosowane w systemach alarmowych
-
wymiary w mm: 24/46/73
