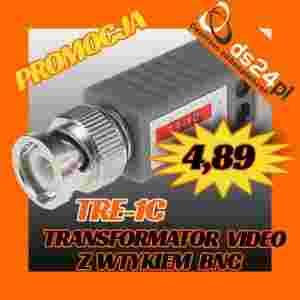

TRANSFORMATOR VIDEO
Z WTYKIEM BNC
transformator video po skrętce TRE-1C
Jeszcze więcej znajdziesz w naszym
firmowym salonie.
OPIS PRODUKTU: > TRE-1C przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej.
Umieszczenie transformatora bezpośrednio na wtyku BNC daje możliwość bardzo łatwego montażu nawet przy gęsto
upakowanych gniazdach BNC. Urządzenie dopasowuje impedancję kabla koncentrycznego do impedancji przewodu
symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-).
Odwrotne połączenie spowoduje zakłócenia obrazu.
|
Zasięg video
|
400 m
|
|
Zakres napięcia we/wy 75Ω (CVBS)
|
1Vpp
|
|
Tłumienie przelotowe
|
-0,5dB (dla f=5Mhz)
|
|
Zakres pasma video
|
0 ... 50Mhz (-3dB)
|
|
CMRR (dB @ 5MHz):
|
50dB
|
|
Impedancja we/wy koncentrycznego:
|
75Ω
|
|
Impedancja we/wy symetrycznego:
|
100Ω
|
|
Typ złącza we/wy koncentrycznego
|
wtyk BNC męski (MALE)
|
|
Typ złącz we/wy symetrycznego
|
Zaciski kablowe
|
|
Temp. pracy / wilgotność wzgl.:
|
0ºC ... +55ºC / <95%
|
|
Waga
|
16 g
|
|
Wymiary:
|
15 x 47 x 15 mm
|
