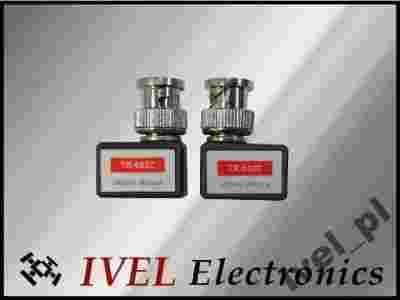

ZESTAW DO TRANSMISJI PO SKRĘTCE
NADAJNIK + ODBIORNIK
ZASIĘG DO 400metrów
1 szt kątowy + 1 szt kątowy
Oferowany zestaw przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie wtyku BNC na przewodzie, daje możliwość wyprowadzenia sygnału z kamery do skrętki komputerowej poprowadzonej np. w podwieszanym suficie, z uwagi na bardzo małe rozmiary można go podłączać bezpośrednio do kart DVR lub rejestratorów cyfrowych. Wtedy sam transformator jest niewidoczny dla osób postronnych.
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Nie ma znaczenia które z elementów będziemy używać jako nadajnik i odbiornik.
Przewody skrętki mocujemy za pomocą zacisków kablowych : po dwie śruby w każdym urządzeniu
DANE TECHNICZNE:
|
Zasięg:
|
400 m
|
|
Zakres napięcia we/wy 75Ω (CVBS):
|
1Vpp
|
|
Tłumienie przelotowe:
|
-0,5dB (dla f=5Mhz)
|
|
Zakres pasma video:
|
0 ... 50Mhz (-3dB)
|
|
CMRR (dB @ 5MHz):
|
50dB
|
|
Impedancja we/wy koncentrycznego:
|
75Ω
|
|
Impedancja we/wy symetrycznego:
|
100Ω
|
|
Typ złącza we/wy koncentrycznego:
|
wtyk BNC męski (MALE)
|
|
Typ złącz we/wy symetrycznego:
|
Zaciski kablowe
|
|
Temp. pracy / wilgotność wzgl.:
|
0ºC ... +55ºC / <95%
|
|
Waga:
|
21 g
|
|
Długość przewodu:
|
9 cm
|
W skład zestawu wchodzi:
- zestaw nadajnik + odbiornik do transmisji po skrętce
- karta gwarancyjna - 12 miesięcy gwarancji
- FV lub paragon fiskalny
PRODUKT JEST FABRYCZNIE NOWY
