Transmisja po koncentryku, VIDEO, AUDIO, RS485, 24V DC, do 1 km

Często instalatorzy borykają się z ograniczonymi możliwościami okablowania. Rozbudowa instalacji albo układanie nowej jest często zbyt kosztowne, a skala problemu jest większa, jeśli dotyczy to sterowanych kamer PTZ. Idealnym rozwiązaniem jest para urządzeń , które zapewniaja transmisję i odbiór sygnałów wideo, audio, PTZ (RS-485/RS-422) oraz zasilania kamery za pomocą tylko jednego kabla 75 Ohm.

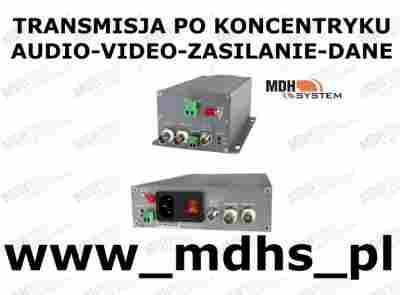

Urządzenia zamontowano w solidnych aluminiowych obudowach z zaciskiem uziemienia. Przewidziano też montaż odbiorników w szafach na panelach 19”. Nadajniki i odbiorniki mają odpowiednie zabezpieczenia przeciwprzepięciowe. Zależnie od poboru prądu przez kamerę, stosując odpowiedniki kabla RG-6m uzyskamy maksymalną odległość 600 m, a z kablami klasy RG-11 aż 1000 m.

Urządzenie (odbiornik) instalujemy w centrum monitoringu. Wyjścia Video Out oraz Audio Out, wyposażone w konektory BNC, podłączamy do rejestratora lub monitora. Wejście RS-485 łączymy z rejestratorem lub pulpitem sterowania kamer PTZ. Zapewnione są transmisje półduplex 2[zasłonięte]400-380 bps. Do wyjścia RF (konektor typu F) podłączamy kabel 75 ohm, który łączy centrum z odległą kamerą. Urządzenie zasilamy z sieci AC 230 V. Po drugiej stronie kabla, przy kamerze, montujemy nadajnik. Sygnał wideo z kamery łączymy z wejściem Video In. Na wejście Audio In podajemy sygnał z mikrofonu. Sygnał PTZ dla kamery jest dostępny na złączu RS-485. Praktycznie w miejscu zainstalowania kamery nie jest wymagane żadne zasilanie, gdyż zarówno urządzenie, jak i kamera otrzymują napięcie zasilające za pośrednictwem przewodu transmisyjnego 75 ohm z urządzenia zainstalowanego w centrali. Zasilanie kamery podłączamy do wyjścia AC 24V w urządzeniu, pod warunkiem że pobierany prąd kamery nie przekracza 2 A (4 A w wykonaniu DC 12 V). Zapewnia to poprawną pracę większości spotykanych na rynku kamer obrotowych. Przy ocenie kabla ważne jest wyliczenie współczynnika obciążenia ze wzoru I * R * L, tak aby wartość ta nie przekraczała 60 dla AC 24 V lub 120 dla DC 12 V. Drugim ważnym kryterium oceny kabla jest jego tłumienie dla sygnału wideo. Współczynnik tłumienia obliczamy ze wzoru A * L. Wynik nie może przekroczyć wartości 30. Przykładowo: dla kabla RG6-U oporność stałoprądowa w pętli wynosi około 0,21 ohm/m. Oryginalny zasilacz z kamery obrotowej to AC 24 V/1,7 A, odległość pomiędzy centralą a kamerą 150 m. Podstawiając wartości do wzoru, wyliczymy 1,7 * 0,21 * 150 = 53,6. Kabel RG6-U wystarczy więc z lekkim zapasem. Dla większych odległości należy zastosować kabel np. odpowiednik RG11, który w przykładowych warunkach zapewni nam poprawne zasilanie na odległość do około 540 m. Współczynnik tłumienia dla sygnału wideo obliczamy, podstawiając pod parametr A tłumienie kabla w dB/m przy częstotliwości 60 MHz. Dla RG6U wynosi około 0,5 dB/m. Wyliczono 0,5 * 150 m = 7,5 (maks. 30).

Sprzęt nowy. Gwarancja pisemna 12 miesięcy.

Do każdego zakupionego przedmiotu wystawiamy paragon fiskalny lub FVAT.
