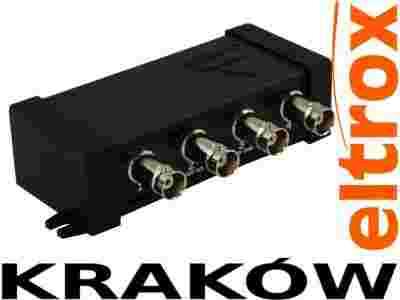

TRANSFORMATOR VIDEO TR-4P

(nr kat. 4950)

TR-4P przeznaczony jest do przesyłu sygnału wizyjnego z czterech kamer za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400 m. TR-4P jest urządzeniem biernym, nie wymagającym zasilania. Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia. Skrętkę komputerową możemy podłączyć za pomocą wtyku RJ-45 lub za pomocą listwy zaciskowej znajdującej się na obudowie.

PARAMETRY TECHNICZNE
Zasięg	400 m
Zakres napięcia we / wy 75 Ω (CVBS)	1 Vpp
Tłumienie przelotowe	-0.5 dB (dla f=5MHz)
Zakres pasma video	0-50 MHz (-3dB)
Separacja między wejściami	> -50 dB
CMRR (dB @ 5MHz)	50 dB
Impedancja wejścia koncentrycznego	75 Ω
Impedancja wyjścia symetrycznego	100 Ω
Typ złącz we/wy koncentrycznego	4x Gniazdo BNC
Typ złącz we/wy symetrycznego	Gniazdo RJ-45 (8 pin, 4pary) /zaciski kablowe
Temp. pracy / wilgotność wzgl.	od -50° - +55°C / < 95 %
Wymiary / Waga	120x30x62 mm / 105 g

Przykładowe zastosowanie transformatora. Sposób podłączenia dwóch transformatorów w celu przesłania obrazu z czterech kamer.

KOLEJNOŚĆ UŁOŻENIA PRZEWODÓW WEWNĄTRZ STYKU RJ-45
(Wtyk RJ-45 zaprawiony według standardu: T568B)

Nr	Kolor	Zastosowanie
1	Biało-pomarańczowy	sygnał (+) kamery nr 1
2	Pomarańczowy	masa (-) kamery nr 1
3	Biało-zielony	sygnał (+) kamery nr 2
4	Niebieski	masa (-) kamery nr 3
5	Biało-niebieski	sygnał (+) kamery nr 3
6	Zielony	masa (-) kamery nr 2
7	Biało-brązowy	sygnał (+) kamery nr 4
8	Brązowy	masa (-) kamery nr 4

W SKŁAD ZESTAWU WCHODZI:

- transformator video TR-4P (nr kat. 4950)
- gwarancja 12 miesięcy
- faktura VAT lub paragon fiskalny

TOWAR JEST NOWY!
