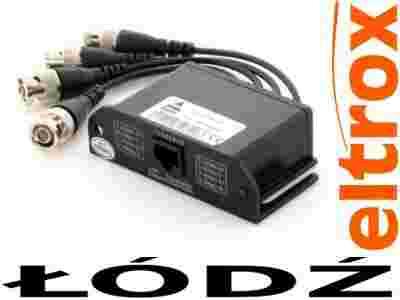

TRANSFORMATOR VIDEO
TR-4D
ZASIĘG DO 400M
(nr kat. 3115)

Transformator TR-4D przeznaczony jest do przesyłu sygnału wizyjnego z czterech kamer za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400 m.TR-4D jest urządzeniem biernym, nie wymagającym zasilania. Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.Złącza BNC są wyprowadzone na przewodzie, a skrętkę komputerową możemy podłączyć za pomocą wtyku RJ-45.

SPECYFIKACJA TECHNICZNA
Zasięg:	400 m
Zakres napięcia we / wy 75 Ω (CVBS)	1 Vpp
Tłumienie przelotowe:	-0.5 dB (dla f = 5MHz)
Zakres pasma video:	0 ... 6 MHz
Separacja między wejściami:	> -50 dB
CMRR (dB @ 5MHz)	60 dB
Impedancja wejścia koncentrycznego:	75 Ω
Impedancja wyjścia symetrycznego:	100 Ω
Typ złącz we/wy koncentrycznego:	4x wtyki BNC (na przewodzie)
Typ złącz we/wy symetrycznego:	Gniazdo RJ-45 (8 pin, 4pary)
Temp. pracy / wilgotność wzgl.	-50°C ... 55°C / < 95 %
Wymiary / Waga:	88 x 51 x 26 mm / 105 g

KOLEJNOŚĆ UŁOŻENIA PRZEWODÓW WEWNĄTRZ STYKU RJ-45:
(Wtyk RJ-45 zaprawiony według standardu: T568B)

Nr	Kolor	Zastosowanie
1	Biało/Pomarańczowy	sygnał (+) kamery nr 1
2	Pomarańczowy	masa (-) kamery nr 1
3	Biało/Zielony	sygnał (+) kamery nr 2
4	Niebieski	masa (-) kamery nr 3
5	Biało/Niebieski	sygnał (+) kamery nr 3
6	Zielony	masa (-) kamery nr 2
7	Biało/Brązowy	sygnał (+) kamery nr 4
8	Brązowy	masa (-) kamery nr 4

W SKŁAD ZESTAWU WCHODZI:

- transformator video TR-4D (nr kat. 3115)
- gwarancja
- faktura VAT lub paragon fiskalny
