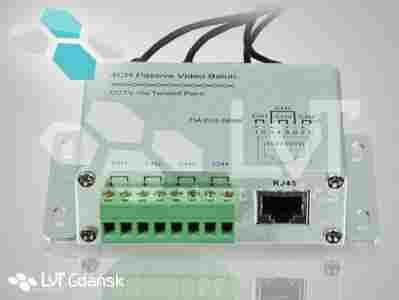

Transformator VIDEO po skrętce BNC 4 Kanały 1sztuka=55zł (1258)

Transformator przeznaczony jest do przesyłu sygnału wizyjnego z

czterech kamer za pomocą skrętki komputerowej.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do

impedancji przewodu symetrycznego zapewniając przesył

sygnału wizyjnego do 400 m.

Jest urządzeniem biernym, nie wymagającym zasilania.
Do zbudowania
pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
Złącza BNC są wyprowadzone na przewodzie, a skrętkę komputerową
możemy podłączyć za pomocą wtyku RJ-45.
DANE TECHNICZNE

Zasięg:

400 m

Zakres napięcia we / wy 75 Ω (CVBS)

1 Vpp

Tłumienie przelotowe:

-0.5 dB (dla f = 5MHz)

Zakres pasma video:

0 ... 6 MHz

Separacja między wejściami:

> -50 dB

CMRR (dB @ 5MHz)

60 dB

Impedancja wejścia koncentrycznego:

75 Ω

Impedancja wyjścia symetrycznego:

100 Ω

Typ złącz we/wy koncentrycznego:

4x wtyki BNC (na przewodzie)

Typ złącz we/wy symetrycznego:

Gniazdo RJ-45 (8 pin, 4pary)

Temp. pracy / wilgotność wzgl.

-50°C ... 55°C / < 95 %

Wymiary / Waga:

88 x 51 x 26 mm / 105 g



Przykładowe zastosowanie transformatora:


1. Kabel koncentryczny; 2. Transformator
