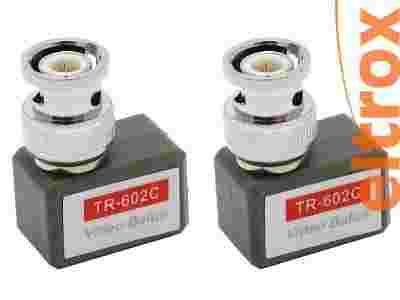

TRANSFORMATOR VIDEO
TR-602C KĄTOWY
Z WTYKIEM BNC, KOMPLET - 2 szt!
(nr kat. 8851)


TR-1B przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Transformator jest przymocowany pod kątem prostym do złącza BNC, więc podłączając go do urządzenie (np. kamery lub rejestratora) potrzebujemy minimalną ilość miejsca. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii). Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Podłączenie skrętki do transformatora. Do niewykorzystanych par przewodów można podłączyć kolejne transformatory, przesyłać zasilanie do kamery lub pozostawić zaizolowane.



Jedną z najważniejszych zalet transformatora są jego bardzo małe gabaryty.

SPECYFIKACJA TECHNICZNA
Zasięg 400 m
Zakres napięcia we/wy 75Ω (CVBS) 1Vpp
Tłumienie przelotowe -0,5dB (dla f=5Mhz)
Zakres pasma video 0 ... 50Mhz (-3dB)
CMRR (dB @ 5MHz) 50dB
Impedancja we/wy koncentrycznego 75Ω
Impedancja we/wy symetrycznego 100Ω
Typ złącza we/wy koncentrycznego wtyk BNC męski (MALE)
Typ złącz we/wy symetrycznego Zaciski kablowe
Temp. pracy / wilgotność wzgl. 0ºC ... +55ºC / <95%
Waga 16 g
Wymiary (szer.x wys.x gł.) 15 x 33 x 24 mm


W SKŁAD ZESTAWU WCHODZI:

- 2x transformator video TR-602C kątowy - komplet (nr kat. 8851)
- gwarancja
- faktura VAT lub paragon fiskalny





TOWAR JEST NOWY!
