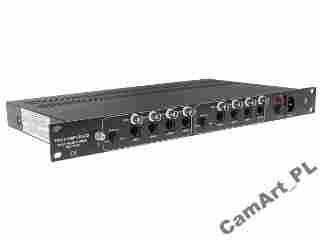

TRANSFORMATOR VID ODBIORNIK TRO-8/400PV-RACK
TRO-8/400PV RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z ośmiu TRN-1/400 (transformatorów video – nadajników; także dostępne w naszej ofercie), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów.
Urządzenie posiada wbudowany ogranicznik przepięć, który zabezpiecza wszystkie przewody skrętki komputerowej (video i zasilanie) umożliwiając odprowadzenie prądu udarowego do ziemi, co zapewnia właściwą ochronę urządzeń elektronicznych.
Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-8/400 RACK za pomocą skrętki komputerowej W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów
Odbiornik TRO-8/400PV RACK wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V, pozwalając na zasilenie ośmiu kamer z termostatem. Przy założeniu, że pobór prądu wynosi 250mA dla kamery oraz 500mA/12V dla termostatu (TT-12E) napięcie zasilania można przesłać na następujące odległości:
|
RODZAJ OBCIĄŻENIA
|
MAKSYMALNA ODLEGŁOŚĆ DLA JEDNEJ KAMERY
LINE-1 DO LINE-4
|
MAKSYMALNA ODLEGŁOŚĆ DLA JEDNEJ KAMERY
LINE-5 DO LINE-8
|
|
4 kamery z termostatem
|
420 metrów
|
420 metrów
|
|
3 kamery z termostatem
1 kamera bez termostatu
|
440 metrów
1200 metrów
|
440 metrów
1200 metrów
|
|
2 kamery z termostatem
2 kamery bez termostatu
|
480 metrów
1400 metrów
|
480 metrów
1400 metrów
|
|
1 kamera z termostatem
3 kamery bez termostatu
|
480 metrów
1500 metrów
|
480 metrów
1500 metrów
|
|
4 kamery bez termostatu
|
1700 metrów
|
1700 metrów
|
Dla odległości większych niż 400 metrów w torze video należy zastosować wzmacniacz wizyjny.
Wszystkie parametry dotyczą skrętki komputerowej kategorii 5 z żyłami miedzianymi o średnicy 0,5mm (24 AWG).
Przeznaczenie diod LED:
- zielone informują o przepaleniu bezpiecznika: brak świecenia oznacza przepalenie bezpiecznika
- zielona „PWR-1” - przepalony bezpiecznik „FUSE-1”
- zielona „PWR-1” - przepalony bezpiecznik „FUSE-2”
- czerwone „I-MAX” zapalają się w przypadku przeciążenia: pobór prądu większy niż 2A (maksymalny prąd obciążenia:
- LINE-1 do LINE-4 - 2A
- LINE-5 do LINE-8 - 2A
DANE TECHNICZNE:
|
Zasięg video:
|
400 metrów
|
|
Zakres napięcia we/wy 75Ω (CVBS):
|
1Vpp
|
|
Tłumienie przelotowe video
|
-0,5dB (dla f=5Mhz)
|
|
Zakres pasma video:
|
0-50Mhz (-3dB)
|
|
CMRR (dB @ 5MHz):
|
50dB
|
|
Impedancja wyjść koncentrycznych:
|
75Ω
|
|
Impedancja linii symetrycznych:
|
100Ω
|
|
Typ złącz wyjść koncentrycznych:
|
8 x gniazdo BNC
|
|
Typ złącz linii symetrycznych:
|
8 x gniazdo RJ-45 (8-pin, 4 pary)
|
|
Maksymalne napięcie wyjściowe wyjść LINE:
|
40V DC
|
|
Maksymalny prąd wyjść LINE-1 do LINE-4:
|
2A
|
|
Maksymalny prąd wyjść LINE-5 do LINE-8:
|
2A
|
|
Zasilanie:
|
AC 230V
|
|
Bezpiecznik zwłoczny 5x20:
|
4A / 250V
|
|
Typ obudowy:
|
RACK 19'', 1RU
|
|
Temp. pracy / wilgotność wzgl.:
|
-50..+550C / <95%
|
|
Wymiary (szer.xwys.xgł.) / waga:
|
483x44x245mm / 4200g
|
DANE TECHNICZNE OGRANICZNIKA PRZEPIĘĆ:
|
Ogranicznik przepięć zasilania:
|
|
Chronione przewody w złączu RJ-45:
|
1, 2, 3, 4, 5, 6
|
|
Napięcie ochrony (żyła / żyła):
|
> 47V
|
|
Napięcie ochrony doziemnej (żyła / uziom):
|
> 47V
|
|
Maksymalny prąd wyładowczy (8/20uS):
|
5kA
|
|
Czas zadziałania:
|
15ns
|
|
Uziemienie, pośrednie przez iskrownik:
|
śruba 5mm
|
|
Ogranicznik przepięć video:
|
|
Chronione przewody w złączu RJ-45:
|
7,8
|
|
Napięcie ochrony (żyła / żyła):
|
> 2,4V
|
|
Napięcie ochrony doziemnej (żyła / uziom):
|
> 18,4V
|
|
Czas zadziałania:
|
15ns
|
|
Pojemność:
|
<7p
|
We wszystkich aplikacjach wtyk RJ-45 zaprawiony jest według standardu T568B.
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami:
Prac połączeniowych nie można wykonywać w czasie burzy. TRO-8/400PV RACK należy podłączyć do dobrej instalacji uziemiającej.
W zdjęciach dostępne schematy połączeniowe.
