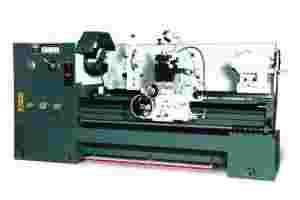

Tokarki uniwersalne są przeznaczone do obróbki metali, stopów aluminium, stali wysokogatunkowych, plastików oraz drewna.
Odznaczają się optymalną skalą obrotów, umożliwiają wykorzystanie urządzenia z użyciem narzędzi ze stali szybkotnącej i narzędzi z końcówkami z węglikiem spiekanym.
Tokarka umożliwia obróbkę wewnętrzną i zewnętrzną powierzchni walcowych, stożkowych i czołowych płaszczyzn: rowkowanie, toczenie z pręta, wiercenie, itp.
Ø toczonego elementu nad łożem
|
660 mm
|
| Ø toczonego elementu nad gniazdem siodłowym |
870 mm |
| Ø toczonego elementu nad suportem |
420 mm |
| Długość obrabianego elementu |
2 000 mm* |
| Długość gniazda siodłowego |
240 mm |
| Prześwit wrzeciona |
105 mm |
| Stożek wrzeciona |
Mk VII |
| Zakres obrotów |
36 - 1 600 min. (12 st.) |
| Gwinty metryczne |
1 - 14 mm (22 st.) |
| Gwinty calowe |
28 - 2 TPI (25 st.) |
| Gwinty modułowe |
0,5 - 7 (18 st.) |
| Gwinty Witwortha |
56 - 4 DP (24 st.) |
| Maksymalny posuw nożowego suportu |
145 mm |
| Maksymalny posuw podłużny |
1 950 mm |
| Maksymalny posuw poprzeczny |
310 mm |
| Automatyczny posuw podłużny |
0,063 - 2,52 mm (65 st.) |
| Automatyczny posuw poprzeczny |
1,9 m/min. |
| Maksymalny rozmiar narzędzia |
25 x 25 mm |
| Tulejka konika - średnica wewnętrzna |
75 mm |
| Konik - stożek |
Mk V |
| Długość wysięgu tulejki |
150 mm |
| Moc przyłączeniowa |
7,5 kW/400V |
| Masa |
4 370 kg |
| Rozmiary (dł. x sz. x w) |
3500 x 1100 x 1450 mm |
Wyposażenie podstawowe:
- - cyfrowy odczyt
- - 3-szczękowy uchwyt uniwersalny Ø 325mm
- - 4-ro szczękowy uchwyt (oddzielne ustawienie szczęk) 400mm
- - kołnierz mocujący
- - oświetlenie
- - chłodzenie
- - hamulec
- - elektryczny wielopozycyjny docisk
- - wskaźnik gwintów
- - płyta wierzchnia
- - mechaniczny ogranicznik
- - luneta stała
- - luneta przesuwna
- - kieł stały Mk V
- - kieł obrotowy Mk V
- - tuleja redukcyjna Mk VII/Mk V
- - ślizgowe sprzęgło podpórki
- - narzędzia montażowe
- - śruby nastawcze
* Normy UE wymagają stosowania osłon śruby pociągowej, co może zmniejszyć rzeczywistą długość
Informacje dodatkowe
Równoległość osi wrzeciona względem posuwu sani na całej długości
płaszczyzna pionowa
płaszczyzna pozioma |
0,02/300
0,015/300
|
Równoległość osi konika względem wzdłużnego posuwu sani
płaszczyzna pionowa
płaszczyzna pozioma |
0,015/100
0,01/100
|
| Bicie wrzeciona |
0,01 |
Bicie stożka mocującego we wrzecionie
na brzegu uchwytu
na końcu test. pręta o długości L |
0,01
0,02/300
|
| Różnica w wysokości między wrzecionem a konikiem |
0,04 |
Dokładność zewnętrznej obróbki przy skrawaniu
kulistość
walcowatość |
0,01
0,03/300
|
| Obróbka płaszczyzny czołowej w tolerancji (wklęsłość) |
0,02/Ø300 |
