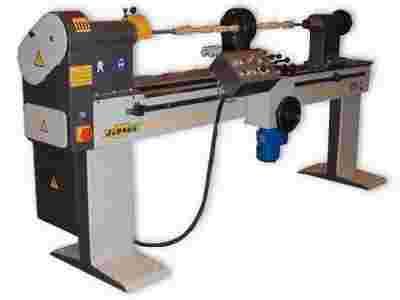

Tokarka kopiarka DT-2 bis

kliknij aby powiększyćGaleria zdjęć

Szczegóły oferty :
Tokarka kopiarka DT-2 bis
Rok produkcji: 2011
Stan: Nowa
cena 26 900 zł (netto)
Gwarancja: 12 miesięcy

Tokarka kopiarka DNGA-50 (DT-2 bis) jest obrabiarką przeznaczoną do kształtowej obróbki drewna wg wzornika. Obrabiarka gwarantuje odwzorowanie oraz powtarzalność kształtu obrabianych elementów. Jest obrabiarką produkcyjną z przeznaczeniem do obróbki seryjnej. Obrabiarka posiada możliwość rozbudowy tzn. można na jej bazie stworzyć tokarko-frezarkę DT-3.

Tokarka kopiarka zbudowana jest z żeliwnego łoża usytuowanego na dwóch stabilnych nogach. Na łożu zamocowany jest wrzeciennik z silnikiem napędowym. Zamocowanie silnika na przegubowej płycie umożliwia naciąg paska klinowego napędzającego wrzeciono. Konik przemieszczający się po prowadnicach łoża blokowany jest za pomocą dwóch śrub. Kopiowanie odbywa się poprzez suport z zamocowaną na nim przystawką tokarską z dwoma wahliwymi ramionami oraz wzornik, który jest umieszczony na tylnej listwie. Listwę wraz z kopiałem można ustawiać pod dowolnym kątem w zakresie 0-90°. Suport obrabiarki posiada uniwersalną płytę umożliwiającą zastosowanie innych agregatów w przypadku rozbudowy. Napędzany jest poprzez silnik lub za pomocą koła ręcznego.
Obrabiarka przytwierdzona jest do podłoża za pomocą śrub.

Parametry techniczne obrabiarki

Wznios kłów nad łożem 270 mm
Maksymalna średnica toczenia (tarcze) 500 mm
Maksymalna średnica krawędziaka obrabianego bez podtrzymki 120 mm
Zakres kopiowania w podtrzymce:
Okrągły 25-75 mm
Czworokątny 25-60 mm
Maksymalna odległość w kłach (z kłem długim) 1510 mm
Długość kopiowania w podtrzymce 1220 mm
Długość kopiowania z tarczą czteroszczękową 1330 mm
Obroty wrzeciona 450/950/[zasłonięte]/2880 obr/min
Moc silnika głównego 2,2 kW
Moc silnika posuwu 0,37 kW
Zapotrzebowanie mocy 4 kW
Posuw ręczny
Posuw mechaniczny bezstopniowy 0 - 3 m/min
Maksymalna głębokość skrawania (na stronę):
Zespół noży wstępnych 8 mm
Zespół noży kopiujących 5 mm
Łączne zapotrzebowanie powietrza odciągowego 22 m/s
Gniazdo wrzeciona Nr 4 Morse`a
Gniazdo konika Nr 4 Morse`a
Masa 500 Kg
