Cześć

Mam dziś do zaoferowania termostat 2 kanałowy.

Np. do centralnego na 2 pompy pracujące niezależnie.

Zastosowań termostatu jest tak wiele że chyba nie da się zliczyć.

Pod tym linkiem są pliki do pobrania - PCB, Schemat, Soft

http://www.elektroda.pl/rtvforum/viewtopic.php?p=10[zasłonięte]211#10[zasłonięte]211

Ogólna zasada działania programu:

Odczyt temperatury z maksymalnie 4 czujników DS18B20

Termostat działa na kanałach 1 i 2 natomiast kanały 3 i 4 są czysto informacyjne - termometr standardowy

Termostaty działają następująco: Po przekroczeniu temperatury zadanej (wartość ustawialna w zakresie od 1 do 99oC) załączany jest triak BT136 4A (oraz dioda zielona) , triak działa przez cały czas do momentu spadku temperatury na czujniku do wartości (temp zadana - histereza) i wyłączy się. cykl powtarza się automatycznie.

Dodatkową funkcją jest Alarm - po przekroczeniu zadanej temperatury Buzer zaczyna piszczeć (miga dioda czerwona) do momentu spadku temperatury poniżej zadanej

Identycznie działają 2 kanały niezależnie, DS1 i DS2

Czujniki programuje sie za pomocą klawiatury.

Wszystkie czujniki łączy się równolegle po wcześniejszym zaprogramowaniu.

Brak funkcji Ukrytych :)

W skład Aukcji oferowanego zestawu jest:

Płytka PCB z elementami

Zaprogramowany procesor Atmega 8

LCD 2x24 znaki

1 czujnik temperatury DS18B20

==============================================================================

Opcje za dopłatą:

4 diody LED na przewodach widoczne na zdjęciach - dopłata 5zł

kod źródłowy termostatu Bascom - 20zł (tylko do własnego nie komercyjnego użytku)

Mocniejsze triaki BTA16 z galwaniczną izolacją na przewodach żeby załączać większą moc

(2 triaki na przewodach przylutowane, wlutowane miedziane grube przewody do załączania zakończone kostkami skręcanymi) dopłata 20zł

dodatkowe 3 przyciski przykręcane do obudowy - dopłata 5zł

==============================================================================

Jeśli się zdecydujesz na zakup i jaką kolwiek dopłatę opisz to dokładnie w Uwagach - dopłatę wstawiasz, powiększasz koszta wysyłki

Masz pytania dzwoń - 502-[zasłonięte]-675 Grzesiek

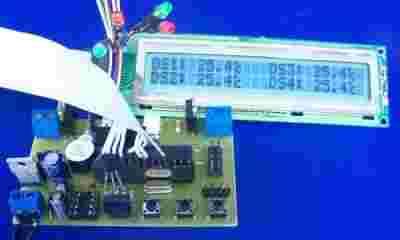

a oto kilka fotek sterownika
