Termometr LCD TFT WOLTOMIERZ ZEGAR ALARMY KOMUNIK.

04-02-2014, 0:26
Aukcja w czasie sprawdzania nie była zakończona.

Cena kup teraz: 164 zł

Użytkownik Tads10

numer aukcji: 3905029414

Miejscowość Krynica

Zostało sztuk: 5 Wyświetleń: 235

Koniec: 04-02-2014, 0:33

Dodatkowe informacje:
Stan: Nowy

HTML clipboard

INFORMACJE

FUNKCJE URZĄDZENIA

OPCJE ROZBUDOWY

OPIS DZIAŁANIA

WYMIARY

ZAWARTOŚĆ OPAKOWANIA

PARAMETRY

- Zakres temperatury pomiaru
od -55 do +125°C
- Dokładność pomiaru ±0,5°C
- Rozdzielczość wskazań0,1°C
- Zakres temperatur pracy:
wyświetlacza: -25 do +60°C
- Napięcie zasilania 12-16V
- Pobór prądu min/max
15/40mA (zależnie od opcji,
np LED)

WYMIARY

Wymiar obudowy ekranu
LCD jak fot. 2-3: 72x60x8mm.

Wymiar płytki z mikrokontrolerem
jak na Fot.4: 115x39mm.
Wysokość tego modułu 14mm

ZALETY ZAKUPU

- Estetycznie i mocno wykonana
obudowa
- Wypukłe przyciski obudowy
- Łatwość montażu standardu
opcji.
- Czytelny wyświetlacz
- Profesjonalna płytka PCB
- Zawiera dodatkowe złącza
dla łatwiejszego montażu
- Montaż powierzchniowy SMD
przez wyspecjalizowaną firmę,
- Dokładne cyfrowe czujniki
- Samodzielne ustawiane wielu
funkcji termometru,
- Gwarancja 12 mies.

MONTAŻ URZĄDZENIA

Moduł wymaga podłączenia
dwóch przewodów zasilania oraz ewentualnie trzech przewodów w instalacji elektrycznej. Nie ma potrzeby też podłączać od razu wszystkie przewody. Do prawidłowej pracy wystarczy tylko zasilanie a inne opcje wyłączyć, czyli np. tylko do gniazda zapalniczki.
Zasilanie powinno być podłączone najlepiej na stałe, gdyż po odłączaniu napięcia ustawienia zegara ulegają skasowaniu.
Można zamówić wersję, która posiada baterię podtrzymującą zegar. Wtedy po odłączeniu napięcia nastawy zegara pozostają niezmienne.

Sposób podłączenia termometru nie jest skomplikowany, niemniej wymaga pewnej znajomości lokalizacji przewodów w instalacji elektrycznej.
Dlatego podłączenie, zwłaszcza przewodów dla sygnalizacji włączenia/wyłaczenia świateł może wymagać porady osoby, która jest bardziej obeznana z instalacją elektryczną samochodu.

OPIS PRZEDMIOTU

TERMOMETR CYFROWY
Z POMIAREM TEMPERATURY
OD -55 DO +125°C,
Z POMIAREM NAPIĘCIA, ZEGARKIEM
I WIELOKOLOROWYM WYŚWIETLACZEM TFT

Termometr z dużym wyświetlaczem TFT - dowolne ustawialne kolory wyświetlacza.
Termometr mierzy dwie temperatury oraz napięcie w instalacji 12V, wyświetla czas i datę, maopcję pomiaru trzeciej temperatury.
Możliwe jest zamówienie innych opcji rozbudowy, ustawianie przez użytkownika różnego sposobu działania (patrz niżej), definiowanie opisów na wyświetlaczu, alarmów.
Dla lepszej sygnalizacji alarmów, np. jak gołoledź, brak włączonych oraz wyłączonych świateł, można podłączyć pulsujące diody LED oraz brzęczyk jako sygnał dźwiękowy.

- estetycznie zaprojektowana i mocno wykonana obudowa bez możliwości
odkształceńnawet przy mocnych naciskach,

- wypukłe przyciski klawiszy na obudowie,
- estetyczna zaprojektowana grafika panelu przedniego,
- wyprowadzenie kabla z obudowy jednym pojedynczym
przewodem o dowolnej długości na prośbę,
- bez żadnych dodatkowych przewodów,
- możliwość podłączenia tylko go gniazda zapalniczki samochodu,
- możliwość dokupienia innych opcji rozbudowy dowolnie późnej,

SZCZEGÓŁOWE FUNKCJE OPISANO DOKŁADNIEJ PONIŻEJ W PUNKCIE FUNKCJE URZĄDZENIA I OPCJE ROZBUDOWY - kliknij.

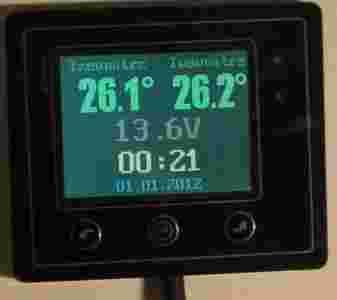

Fot.1 Widok ekranu termometru.
Ekran termometru jest zamontowany w mocnej i sztywnej czarnej obudowie na której znajduje się naklejony panel z wypukłymi przyciskami. Wymiar obudowy - 72x60mm, grubość 8mm.Z obudowy wyprowadzony jest czarny przewód o średnicy 5mm i długości ok. 30cm

Fot.2 Widok innych kolorów ekranu.
Kolor obrysu na obudowie i przycisków jest ciemnosrebrny.
Uwaga: W budowie przycisków zaprojektowano, aby mocno i wyraźnie były naciskane. Jest tak dla uniknięcia przypadkowych wciśnięć klawiszy, np. podczas drgań w czasie jazdy. Mniejszy, rozmiar przycisków zapewnia ponadto większą estetykę urządzenia.
Przy bardzo częstym korzystaniu z menu polecana i dostępna jest wersja klawiatury z zewnętrznymi przyciskami lub wersja z dwukrotnie większymi przyciskami (szukaj na aukcjach).

Fot.3 Widok spodu obudowy.
Obudowa jest skręcona mocno od tył za pomocą śrub (antykorozyjne ze stali nierdzewnej) i może być zamontowana w samochodzie, np. na specjalnej taśmie samoprzylepnej. Z obudowy wyprowadzony jest czarny przewód o średnicy 5mm i długości ok. 30cm

ZAPRASZMY

ZAPRASZAMY DO LICYTACJI!

Zaufaj - kilkuletniej już -
naszej produkcji i sprzedaży tego typu urządzeń.

Na aukcji jest wiele
szczegółowych opisów
i fotografii.
Widzisz co kupujesz!
`
ZOBACZ INNE MOJE AUKCJE

Strona ' O mnie'

Sprawdź moje komentarze

Zadaj pytanie sprzedającemu

KONTAKT

E m a i l :

allegro {a t} metster.pl

T e l e f o n :
516 [zasłonięte] 900

REGULAMIN AUKCJI

Wszyscy kupujący proszeni są
o potwierdzenie złożonej oferty
oraz o uzgodnienie płatności.

Osoby bez minimum 10
pozytywnych komentarzy zazwyczaj proszone są o płatność na
rachunek bankowy. Dotyczy to również osób z dużą ilością
komentarzy negatywnych.

PŁATNOŚCI

Wpłata na konto bankowe
(otrzymasz email po
zakończeniu aukcji ).

Płatność przy odbiorze
(za pobraniem).

WYSYŁKA TOWARU

Koszty przesyłki priorytetowej:
- wpłata na konto - 8 zl
- za pobraniem - 16 zl

Wysyłka standardowa
tańsza ok 1,5zł od powyższych.

Uwaga:
Wysyłka ok 7-10 dni od licytacji
szczególnie ze względu na
indywidualne przygotowanie
towaru (LED, brzęczyk, itp. co
może wydłużać aukcję).

FUNKCJE URZĄDZENIA SPRZEDAWANEGO NA AUKCJI (opcje rozbudowy patrz dalej):

pomiary temperatury z dwóch oddzielnych czujników temperatury
- opcjonalnie możliwość stosowania trzech czujników, np. dla pomiaru temperatury silnika,
- funkcja definiowania i instalacji nowych czujników temperatury
- zmiana miejsca wyświetlania czujników na ekranie,

alarmy temperaturowe ustawialne dla wszystkich czujników dla temperatur powyżej i temperatur poniżej danego progu.
- samodzielne definiowanie progu temperatury dla sygnalizacji alarmu, gdy temperatura będzie wyższa niż ustawiony próg
- samodzielne definiowanie progu temperatury dla sygnalizacji alarmu, gdy temperatura będzie niższa niż ustawiony próg
- samodzielne definiowanie tekstu alarmu wyświetlanego na LCD dla każdego czujnika.

funkcja ostrzegająca o gołoledzi,
- samodzielne definiowanie zakresu temperatur gołoledzi,
- samodzielne definiowanie tekstu ostrzeżenia w postaci komunikatu na wyświetlaczu,
- opcjonalnie alarm w postaci sygnalizacji LED lub brzęczykiem (gdy zamontowane),

wyświetlanie czasu i daty,
- opcjonalnie opcja stopera dla pomiaru pomiar czasu

pomiar napięcia w instalacji elektrycznej
- alarm o zbyt niskim napięciu w postaci komunikatu na wyświetlaczu
- funkcja kalibracji mierzonego napięcia dla ustawienia dokładnego pomiaru napięcia dla rzeczywistej wyświetlanej rozdzielczości
- opcjonalnie alarm w postaci sygnalizacji LED lub brzęczykiem (gdy zamontowane)

powiadomienie/alarm o braku włączenia świateł mijania za pomocą specjalnego dedykowanego wejścia
- samodzielne definiowanie tekstu alarmu w postaci komunikatu na wyświetlaczu,
- opcjonalnie alarm w postaci sygnalizacji LED lub brzęczykiem (gdy zamontowane),

powiadomienie o nie wyłączonych światłach mijania na postoju za pomocą dedykowanego wejścia,

- opcjonalnie alarm w postaci sygnalizacji LED lub brzęczykiem (gdy zamontowane),

samodzielne definiowanie dowolnych opisów na LCD dla każdego z czujników oraz opcjonalnie napięcia, tzn. nazw dla Tzew, Twew, Temp3

- ustawianie wyświetlania lub braku wyświetlania powyższych parametrów jak: nazw temperatur, temperatur, napięcia daty i czasu oraz
pojawiających się alarmów i komunikatów.
- ustawianie dowolnych kolorów dla opisów i danych wyświetlanych na LCD

bezobsługowe zabezpieczanie prądowo- napięciowe oraz zabezpieczenie przed odwrotnym podłączeniem zasilania.

automatyczne zabezpieczenie przed zawieszeniem się procesora i błędnym funkcjonowaniem termometru.

rozbudowane menu na wyświetlaczu LCD umożliwiające wprowadzanie ustawień za pomocą trzech przycisków,
- intuicyjne, wielopoziomowe (zagnieżdżone) menu bardzo upraszcza użytkowanie,
- ustawienia w menu nie giną po wyłączeniu zasilania.

funkcja umożliwiająca przywrócenie większości ustawień początkowych (fabrycznych), np. na wypadek pomyłki,

DODATKOWE OPCJE ROZBUDOWY (ta aukcja ich nie zawiera ):

Bateria litowa 3V CR-2032 podtrzymująca ustawienia zegara ( klikinij i zobacz ). Umożliwia całkowite odłączanie zasilania i brak poboru prądu gdy pojazd jest na postoju, ustawienia zegara nie ulegają wtedy skasowaniu, cena baterii i montażu 20zł.
Trzeci czujnik temperatury, np. do pomiaru temperatury silnika, cena czujnika 20zł.
Wyświetlanie wartości drugiego napięcia, często może to być drugi akumulator, np. w przyczepie kempingowej.
Trzy uniwersalne wejście sygnalizacyjne ogólnego stosowania wywołujące powiadomienie-alarm (np. komunikat, że nie zamknięto drzwi), gdy pojawi się na tym wejściu określony poziom napięcia, tzn. 0 lub ok 12V (cena montażu dodatkowych 3 wejść 20zł.
Brzęczyk - dodatkowy sygnalizator dźwiękowy powiadamiający o sytuacjach alarmowych ( klikinij i zobacz ), cena 10zł.
Didy LED 2 szt- dodatkowa sygnalizacja przypominająca o sytuacjach alarmowych ( klikinij i zobacz ), cena 10zł,
Archiwum - rejestracja temperatur robiona co godzinę (obecnie), dostępna dla każdego czujnika, pojemność pamięci zapewnia zapis przez ok 3 tygodnie, łącznie ponad 500zapisów. Po wyczerpaniu pamięci zapisy są nadpisywane, czyli zawsze jest zapis temperatur na trzy tygodnie wstecz od bieżącej daty! Pytaj o możliwość wykonania w tej wersji termometru.

OPIS DZIAŁANIA MODUŁU
Po przekręceniu kluczyka stacyjki pojawia się napis powitalny dwuliniowy. Standardowo jest to napis w dwóch liniach: WITAJ! / SZEROKIEJ DROGI lub inny dowolny. Napis ten użytkownik może zmienić samodzielnie na inny. Dodatkowo można zdefiniować dowolne napisy dla wyświetlanych nazw jak temperatura Tzew (OUT) , Twew (IN), Temp3.

Wyświetlacze zawsze posiadają podświetlenie LED i są doskonale widoczne w ciemności i słabym oświetleniu. Istnieje łatwa i szybka możliwość zmiany jasności wyświetlacza LCD przy pomocy przycisków Podświetlenie ustawia się oddzielnie dla stanu włączenia stacyjki i oddzielnie dla stanu po wyłączeniu stacyjki, czyli na postoju.

W kolejnych liniach wyświetlacza zostanie wyświetlona kolejno , temperatury dla dwóch czujników, napięcie, czas i data. Na dole wyświetlacza wyświetlają się na przemian komunikaty alarmowe i inne:

Przy spadku mierzonego napięcia poniżej ustawionej wartości granicznej jest generowany alarm, który może być sygnalizowany brzęczykiem i diodami LED. Podobna jest sygnalizacja, gdy temperatura zwiększy lub dla kolejnej opcji zmniejszy sie powyżej wartości granicznej ustawianej dla każdego czujnika oddzielnie.
Temperatura wartości granicznej jest ustawialna. Dodatkowo HTML clipboard samodzielnie definiowany jest komunikat alarmu oddzielnie dla każdego czujnika.

Jeżeli temperatura z czujnika Tzew (OUT) będzie w przedziale ustawialnego zakresu gołoledzi, np. ±2 °C to pojawi się komunikat,: ŚLISKA NAWIERZCHNIA lub inny definiowalny dowolnie.
Dodatkowo sygnalizują to diody LED i brzęczyk (jeżeli zamontowano), które można wyłączyć, gdy przeszkadzają.

Jeżeli światła mijania (krótkie) nie są włączone pojawia się komunikat w dolnej linii: WŁACZ ŚWIATŁA , który można samodzielnie zmienić na dowolny. Dodatkowo mogą sygnalizować to diody LED i brzęczyk

HTML clipboard Jeżeli zasilanie modułu było podłączone do niezanikającego napięcia po wyłączeniu stacyjki (np. jak autoalarm), a więc dla modułu bez baterii podtrzymującej zegar, wtedy po wyłączeniu stacyjki pojawia się komunikat pożegnalny. Można go samodzielnie zdefiniować. Następnie podświetlenie wyświetlacza LCD automatycznie zmniejsza się do wartości minimalnej (np zerowej) również ustawianej przez użytkownika. Ustawienie tego podświetlenia jest całkowicie niezależne od ustawiania podświetlenia przy włączonej stacyjce.Termometr w dalszej kolejności wyświetla pomiary jak przy włączonej stacyjce tylko innym podświetleniem.
Jeżeli dla tej sytuacji po wyłączeniu stacyjki zostawiono światła włączone powiadomi o tym odpowiedni komunikat i dźwięk jeżeli zamontowałeś brzęczyk .

WPROWADZANIE NAPISÓW
HTML clipboard Napisy użytkownik może zdefiniować samodzielnie i wprowadzić nowe lub edytować stare. Można zdefiniować napisy dla wyświetlanych temperatur oraz napięcia tzn. domyślnie wyświetlanych jako Tzew, Twew, Temp3, Napięcie. Można wprowadzać napisy o długości nie większej niż z góry narzuconej.

POMIAR NAPIĘCIA
Jest to pomiar napięcia dla instalacji samochodowej 12V. Napięcie jest mierzone w zakresie od ok. 5 - 18V z puntu podłączenia zasilania. Można wyświetlanie napięcia włączać i wyłączać. Jest także generowany alarm gdy napięcia spadnie poniżej ustawialneg progu.

SYGNALIZATOR DŹWIĘKOWY
Brzęczyk to sygnalizator dźwiękowy, który sygnalizuje dodatkowo rożnymi dźwiękami sytuacje alarmowe. Dźwięki w każdym przypadku są różne (podobnie jak sygnalizacja LED ) zarówno pod względem rodzaju (np. czasu trwania) jak i tonu sygnału. Tego typu sygnalizacja ma duże znaczenie, gdyż tak na prawdę rzadko można zobaczyć w czasie jazdy na wyświetlaczu wystąpienie jakiegoś alarmu.

CZUJNIKI TEMPERATURY
Czujniki temperatury, wszystkie trzy (jeżeli jest trzeci lub więcej) są podłączone do jednego złącza. Istnieje łatwa możliwość zamiany miejsca wyświetlania temperatury dla danego czujnika za pomocą specjalnej funkcji. Podobnie zainstalowanie nowego czujnika wymaga użycia tej funkcji.

OPIS PODŁĄCZENIA

HTML clipboard Fot.4 Widok modułu sterującego PCB.
Termometr jako całość jest wykonany jest w postaci dwóch rozdzielanych elementów tzn.ekranu w obudowie jak widać na fotografiach i modułu sterującego z mikrokontrolerem jak powyzej.

Nie jest możliwe podanie szczegółowej instrukcji, jak dokładnie należy podłączyć przewody ze względu na bardzo duże zróżnicowanie instalacji samochodowych zależnie od marek samochodów.
Z płytki jak na Fot.2 do instalacji samochodu podłącza się dwa przewody zasilania +/- oraz trzy przewody dla sygn. świateł: HTML clipboard stacyjki, świateł mijania i drogowych.
Można ograniczyć się tylko do podłączenia dwóch przewodów zasilania i wyświetlania tylko temperatur i napięcia rezygnując czasowo z sygnalizacji świateł.
Są dwie możliwości podłączenia zasilania:
-> Na stałe.
Przewody zasilające będą podłączone się do stałego napięcia zasilania tak jak autoalarm. Wtedy są wyświetlane temperatury i napięcie oraz napis pożegnalny przy wyłączonej stacyjce.

-> Do napięcia po włączeniu stacyjki.
Jest to jednak możliwe tylko, gdy zamówiono wersję termometru, która posiada baterię podtrzymującą litową 3V. Wtedy nie będą oczywiście wyświetlane pomiary po wyłączeniu stacyjki ale termometr nie będzie pobierał prądu na postoju.
Nastawy dla zegara nie będą też kasowane - i zegar będzie pracował cały czas pomimo braku głównego zasilania.

KONFIGUROWALNE MENU
HTML clipboard Moduł termometru posiada konfigurowalne intuicyjne menu, które zostaje wyświetlone po naciśnięciu przycisku 'OK'
W menu możliwa jest zmiana działania termometru, np różny sposób wyświetlania temperatur, napięcia, komunikatów, różnych alarmów.

Fot.5 Widok menu.

Fot.6 Widok sub-menu "ZMIEŃ KOMUNIKATY" .

Fot.7 Widok sub-menu "USTAWIENIA INNE" .

Fot.8 Widok niższego sub-menu "WYŚWIETLACZ / Zmień kolory" .

Fot.9 Widok wywołania funkcji 'zmiany koloru' dla elementów ekranu .

Zdjęcia powyżej nie odają rzeczywistej ostrości i jakości obrazu ekranu.
Uwaga: Powyższe opisy widoczne w menu mogą nie być dostępne gdyż mogą być zależne od dodatkowych opcji.
Opis wszystkich funkcjijest powyżej w tytule "FUNKCJE URZĄDZENIA"

Możliwość zwrotu.
Jeżeli stwierdzisz po zakupie, że z jakiegoś powodu nie odpowiada ci zakupiony termometr LCD, to możesz go zwrócić w przeciągu 10 dni.

ZAWARTOŚĆ OPAKOWANIA

Ekran termometru jak fot. 1-3

Moduł sterujący jak fot 4

Czujniki temperatury 2szt. z przewodami o długości 1m (temp. wewnętrzna) i 2m (temp. zewnętrzna).

Karta gwarancyjna na okres 12 miesięcy, instrukcja

Dowód zakupu na życzenie

Brzęczyk, diody LED, bateria podtrzymująca nie są dołączane do zestawu zestawu aukcji jak składniki określone jako "opcjonalne". Można je dokupić oddzielnie np na innych aukcjach.
