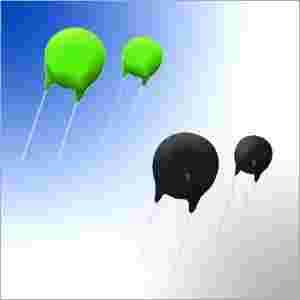

termistor rozruchowy TCS 8A 15mm 2,5 oHm

13-06-2012, 7:10
Aukcja w czasie sprawdzania była zakończona.
Cena kup teraz: 7.37 zł
Użytkownik SONiKO
numer aukcji: 2303702238
Miejscowość Słupsk
Wyświetleń: 19
Koniec: 25-05-2012, 21:06
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha


Doro Automatyka
      ul. Krzywoustego 8 a
      76 - 200 Słupsk
aukcja dotyczy

 termistora "rozruchowego


TCS-2R58     8     2,5     75     20     63     15

srednica 15mm , prad maksymalny 8A,
 rezystancja przy  25 stopniach 2,5 OHm,
 rezystancja przy pradzie 8A - 0,75 mOHm


Seria termistorów TCS zabezpieczających obwody wejściowe urządzeń zasilających.

Max. temperatura pracy :
170°C dla NTCS-152, NTCS-123,
200°C dla TCS-084, TCS-055,
TCS-2R58,TCS-046,
TCS-0110

Symbol   Max. prąd przy 25°C Rezystancja bez obciążenia przy 25°C Rezystancja przy max. prądzie Moc rozpraszana Termiczna stała czasowa Średnica
[A] [Ω] [mΩ] [mW/°C] [s] [mm]
TCS-152 2 15 548 15 38 8
TCS-123 3 12 301 18 50 10
TCS-084 4 8 206 17 65 13
TCS-055 5 5 166 18 75 13
TCS-046 6 4 117 20 62 15
TCS-2R58 8 2,5 75 20 63 15
TCS-0110 10 1 37 27 108 20
 http://www.gesensing.com/downloads/datasheets/920_325a.pdf


noty aplikacyjne http://www.epcos.com/web/generator/Web/Sections/ProductCatalog/Sensors/TemperatureMeasurement/ApplicationNotes/02__InrushCurrrentLimitingAN2/PDF__InrushCurrentLimiting__AN2,property=Data__en.pdf;/PDF_InrushCurrentLimiting_AN2.pdf
termistory ograniczające prąd rozruchowy /ograniczenie mocy

termistory NTC ograniczające prąd rozruchowy w zasilaczu sa dla ograniczenia ilości prądu rozruchowego w zasilaczy impulsowych lub innych urządzeń, gdy włączane jest zasilanie po raz pierwszy
termistor chroni obwody, tłumiąc zbyt wysoki prąd rozruchowy, a jego oporność pozostaje bez znaczenia podczas pracy ciągłej
funkcjonuje jako rezystor mocy, która spada gdy wysoka odporność zimnego termistora maleje po podgrzaniu przez płynący prad
ich niską rezystancję w stanie roboczym,okresla mniejsze straty mocy niż oporniki mocy, często używanych do tego samego celu

Zastosowanie:
Ograniczanie przepięć prądu, nadaje się do ochrony w trybie zasilania włącznika zasilania,UPS-y, elektryczne ogrzewanie, oświetlenie energooszczędne, balastowe i różnych obwodu mocy, wyświetlacze, itp.;
Elementy zasilania termistora mogą być również wykorzystywane do miękkich od silników, na przykład w odkurzaczach z ciągłym prądy do 20 A.
czym jest "rozruchowy" termistor (Surge Limiter)?

aby zapobiec uszkodzeniom spowodowanym przez prąd rozruchowy w zasilaczach stosujemy termistory NTC jako ograniczniki pradów rozruchowych
termistor NTC jest opornikiem o zmiennej z temperatura rezystancji
opór termistora zmniejsza się gdy temperatura wzrasta

po włączeniu zasilacza prądu rozruchowy nagrzewa termistor gdy zaczyna płynąć przez niego
wonczas jego odporność zaczyna spadać gdy kondensatory w zasilaczu się naładuja samo ogrzewający sie termistor - ogranicznik prądu rozruchowego stanowi niewielki opór w obwodzie
tak niski że spadek napięcia na nim jest nieistotny czynnik w odniesieniu do całkowitej spadek napięcia w obwodzie


Inrush Current Limiting Power NTC Thermistors Dimensions (mm)

AMWEI Inrush Current Limiting Power NTC Thermistors Data Sheet

/tr>

Part No.

 R25(Ω) Max Stable Current(A) Approx. Resistance Value at Maximum Current (Ω) Dissipation Factor (mW/oC) Thermal Time Constant (s) Dimensions (mm)
Dmax Tmax H H 0 d±1

AMF72-3D9

3

4

0.120

11

34

11

5.5

13.5

20.5

7.5 /5

AMF72-5D9

5

3

0.210

11

34

11

5.5

13.5

20.5

7.5 /5

AMF72-8D9

8

2

0.400

11

32

11

5.5

13.5

20.5

7.5 /5

AMF72-10D9

10

2

0.458

11

32

11

5.5

13.5

20.5

7.5 /5

AMF72-16D9

16

1

0.802

11

31

11

5.5

13.5

20.5

7.5 /5

AMF72-22D9

22

1

0.950

11

30

11

5.5

13.5

20.5

7.5 /5

AMF72-33D9

33

1

1.124

11

30

11

5.5

13.5

20.5

7.5 /5

AMF72-50D9

50

1

1.252

11

30

11

5.5

13.5

20.5

7.5 /5

AMF72-80D9

80

0.8

2.010

11

30

11

5.5

13.5

20.5

7.5 /5

AMF72-3D11

3

5

0.100

13

43

13

5.5

15.5

22.5

7.5 /5

AMF72-5D11

5

4

0.156

13

45

13

5.5

15.5

22.5

7.5 /5

AMF72-8D11

8

3

0.255

14

47

13

5.5

15.5

22.5

7.5 /5

AMF72-10D11

10

3

0.275

14

47

13

5.5

15.5

22.5

7.5 /5

AMF72-12D11

12

2

0.462

14

48

13

5.5

15.5

22.5

7.5 /5

AMF72-16D11

16

2

0.470

14

50

13

5.5

15.5

22.5

7.5 /5

AMF72-20D11

20

2

0.512

15

52

13

5.5

15.5

22.5

7.5 /5

AMF72-22D11

22

2

0.563

15

52

13

5.5

15.5

22.5

7.5 /5

AMF72-33D11

33

1.5

0.734

15

52

13

5.5

15.5

22.5

7.5 /5

AMF72-50D11

50

1.5

1.021

15

52

13

5.5

15.5

22.5

7.5 /5

AMF72-60D11

60

1.5

1.215

15

52

13

5.5

15.5

22.5

7.5 /5

AMF72-1.3D13

1.3

7

0.062

13

60

15.5

6

17.5

24.5

7.5

AMF72-3D13

3

6

0.092

14

60

15.5

6

17.5

24.5

7.5

AMF72-5D13

5

5

0.125

15

68

15.5

6

17.5

24.5

7.5

AMF72-10D13

10

4

0.206

15

65

15.5

6

17.5

24.5

7.5

AMF72-15D13

15

3

0.335

16

60

15.5

6

17.5

24.5

7.5

AMF72-30D13

30

2.5

0.517

16

65

15.5

6

17.5

24.5

7.5

AMF72-47D13

47

2

0.810

17

65

15.5

6

17.5

24.5

7.5

AMF72-1.3D15

1.3

8

0.048

18

68

17.5

6

19.5

26.5

10/7.5

AMF72-1.5D15

1.5

8

0.052

18

69

17.5

6

19.5

26.5

10/7.5

AMF72-3D15

3

7

0.075

18

76

17.5

6

19.5

26.5

10/7.5

AMF72-5D15

5

6

0.112

20

76

17.5

6

19.5

26.5

10/7.5

AMF72-8D15

8

5

0.178

20

80

17.5

6

19.5

26.5

10/7.5

AMF72-10D15

10

5

0.180

21

85

17.5

6

19.5

26.5

10/7.5

AMF72-15D15

15

4

0.268

20

75

17.5

6

19.5

26.5

10/7.5

AMF72-30D15

30

3.5

0.438

18

75

17.5

6

19.5

26.5

10/7.5

AMF72-47D15

47

3

0.680

21

86

17.5

6

19.5

26.5

10/7.5

AMF72-0.7D20

0.7

12

0.018

25

89

22.5

7

24.5

31.5

10/7.5

AMF72-1.3D20

1.3

9

0.037

24

88

22.5

7

24.5

31.5

10/7.5

AMF72-3D20

3

8

0.055

24

88

22.5

7

24.5

31.5

10/7.5

AMF72-5D20

5

7

0.087

23

87

22.5

7

24.5

31.5

10/7.5

AMF72-8D20

8

6

0.142

25

105

22.5

7

24.5

31.5

10/7.5

AMF72-10D20

10

6

0.162

24

102

22.5

7

24.5

31.5

10/7.5

AMF72-0.7D25

0.7

13

0.014

30

120

27.5

8

10/7.5

AMF72-1.5D25

1.5

10

0.027

30

121

27.5

8

10/7.5

AMF72-3D25

3

9

0.044

32

124

27.5

8

10/7.5

AMF72-5D25

5

8

0.070

32

125

27.5

8

10/7.5

AMWEI newly developed inrush current limiting power NTC thermistor increased max. operating current.

Part No.

 R25(Ω) Max Stable Current(A) Approx. Resistance Value at Maximum Current (Ω) Max Rated Power Pmax.(W) Dissipation Factor (mW/oC) Thermal Time Constant (s) Dimensions (mm)
Dmax Tmax H H 0 d Pin form

D15mm 2.5Ω/9.5A

2.5

9

0.044

3.5

22 min

75 max

17.5

6

19.5

26.5

7.5

inner kinked

D15mm 5Ω/8A

5

8

0.058

3.5

22 min

75 max

17.5

6

19.5

26.5

7.5

inner kinked

D15mm, 10Ω/7A

10

7

0.098

3.5

22 min

75 max

17.5

6

19.5

26.5

7.5

inner kinked

D20mm 1Ω/16A

1

16

0.027

5

28 min

110 max

22.5

7

24.7

/

10

straight

D20mm 5Ω/12A

5

12

0.047

5

28 min

110 max

22.5

7

24.7

/

10

straight

D20mm, 10Ω/8A

10

8

0.085

5

28 min

110 max

22.5

7

24.7

/

10

straight

D25mm, 1Ω/20A

1

20

0.021

7

30 min

130 max

29

8

33

/

10

straight

D25mm, 5Ω/14A

5

14

0.047

7

30 min

130 max

29

8

33

/

10

straight

D25mm, 10Ω/10A

10

10

0.084

7

30 min

130 max

29

8

33

/

10

straight

D30mm, 1Ω/30A

1

30

0.014

8

40 min

190 max

36

8.5

40

/

18

straight

D30mm, 10Ω/13A

10

13

0.056

8
