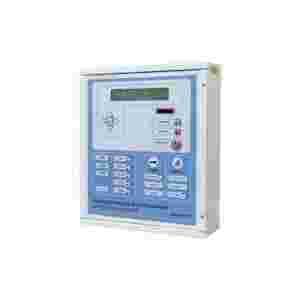

Terminal sygnalizacji równoległej TSR-4000SK

• wersja światłowodowa, końcowa
• zastosowanie:
  • zdalne powiadamianie o pożarze, centrali sygnalizacji pożarowej
• współpraca:
  • centrale sygnalizacji pożarowej POLON 4000
• zasilanie podstawowe: 230V

• zasilanie rezerwowe: 2x 12V / 7Ah

• certyfikat: CNBOP 1529/2003
• temperatura pracy: -5 ~ +40°C
• szczelność obudowy: IP30
• masa (bez akumulatorów): 6kg
• wymiary: 314 x 368 x 106mm

Przeznaczenie...

Terminal sygnalizacji równoległej jest urządzeniem mikroprocesorowym, przeznaczonym do współpracy z centralami systemu POLON 4000 jako wyniesione pole sygnalizacyjne i obsługowe. Do jednej centrali można dołączyć do 16 terminali TSR-4000SK.

Zasada działania...

Terminal TSR-4000SK pozwala na powielenie informacji central o sygnalizacji pożarowej systemu POLON 4000 w oddalonym miejscu. Terminal powtarza wskazania centrali, do której jest dołączony, takie jak: komunikaty alarmowe, uszkodzeniowe, blokowania, testowania oraz alarmu technicznego. Z poziomu terminala można potwierdzić alarmowanie centrali i następnie skasować sygnalizację. Terminal kontroluje własne układy i sygnalizuje ewentualne ich uszkodzenie. Sprawność elementów sygnalizacyjnych terminala można testować. Dostępność do elementów manipulacyjnych i określonych funkcji została zróźnicowana i podzielona na cztery poziomy dostępu.

Budowa...

Terminal ma obudowę przystosowaną do mocowania na ścianie. Przód terminala stanowią drzwi, na których znajdują się elementy manipulacyjne i sygnalizacyjne, wyświetlacz oraz zamek z kluczykiem umożliwiającym wybranie drugiego poziomu dostępu do funkcji centrali.

Otwarcie drzwi jest możliwe po odkręceniu dwóch wkrętów mocujących. Wewnątrz w dolnej części terminala przewidziano miejsce dla baterii akumulatorów. Na tylnej ścianie obudowy znajdują się przepusty do wprowadzenia przewodów instalacji magistrali RS-485, przewodów zasilania sieciowego oraz płyta z układem zasilania interfejsów szeregowych, wyjściami przekaźnikowymi i wyjściem potencjałowym.

Połączenie za pomocą światłowodu...

Połączenia światłowodowe mogą być wykonane przez zastosowanie światłowodów jednomodowych lub wielomodowych. W celu realizacji magistrali światłowodowej dodatkowo zarówno centrala systemu POLON 4000 jak i terminale TSR4000 wyposażone powinny być w konwertery światłowodowe. Poszczególne warianty umożliwiają realizację połączenia z wykorzystaniem dwóch włókien światłowodu jednomodowego lub wielomodowego albo jednego włókna światłowodu jednomodowego w technice WDM dla połączenia 1 kanału RS-485; czterech włókien światłowodu jednomodowego lub wielomodowego albo dwóch włókien światłowodu jednomodowego w technice WDM dla połączenia 2 kanałów RS-485 (redundancja).

Każdy z konwerterów posiada specjalny zatrzask umożliwiający szybkie zamocowanie go na typowej szynie nośnej DIN EN 50022 znajdującej się pod górną ścianą terminala. Konwertery powinny być zasilane napięciem +24V, które można doprowadzić z pakietu TPZ-4000. Schemat połączeń pomiędzy konwerterem i pakietem TPZ-4000 oraz dalej pomiędzy centralą a terminalami za pomocą światłowodów. Konwertery światłowodowe posiadają przełącznik DIP-SWITCH konfiguracji pracy konwertera. Konwertery posiadają wbudowany rezystor (terminator) końcowy. W przypadku występujących zakłóceń transmisji należy dołączyć terminator za pomocą mikroprzełącznika umieszczonego na bocznej ściance konwertera. Dołączenie terminatora powoduje jednocześnie wstępne spolaryzowanie linii w celu eliminacji zakłóceń w przypadku ciszy na magistrali RS-485.

Konwerter światłowodowy zasilany napięciem terminalowym powoduje likwidację izolacji galwanicznej, z tego względu zaleca się zasilanie konwertera z izolacji galwanicznej, z tego względu zaleca się zasilanie konwertera z izolowanej galwanicznie przetwornicy DC/DC.
