Urządzenie umożliwi wpuszczenie w instalacje hotelową 6 kanałów TV naziemnej

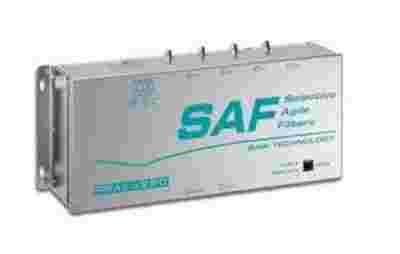

SAF6U1V - kompletna stacja czołowa -6 modułów UHF i 1 moduł VHF, aktywny filtr SAW Stacja czołowa MATV z filtrami selektywnymi służąca dofiltrowania i przemiany analogowych i cyfrowych sygnałów telewizyjnych. Ze względu na elastyczność oraz łatwość programowania, stacja czołowa serii SAFjest szczególnie przydatna tam, gdzie potrzebna jest przemiana częstotliwości oraz w sytuacjach, gdy są włączane nowe nadajniki. Stacje tą można w dowolnym czasie łatwo przeprogramować, w celu zmiany częstotliwości lub rodzaju filtra (analogowy lub cyfrowy), bez konieczności wymiany całego produktu. Każda stacja jest wyposażona w maksymalnie 12 filtrów oraz 4 wejścia, z których jedno jest dedykowana dla pasma FM. Każdy filtr może być podłączony w różnych konfiguracjach do 3 wejść. Moduły UHF są wyposażone w filtr SAW, które powodują, że moduły te charakteryzują się wysoką selektywnością, a eliminacja kanałów przyległych przekracza poziom 45 dB. Filtr ten umożliwia także przemianę kanałów odbieranych na innych pasmach częstotliwości. Stacja czołowa serii SAF, może być wykorzystana w każdej instalacji, w której jest wymagane filtrowanie sygnałów z wysoką selektywnością oraz doskonała jakość sygnału. Może być także użyta do konwersji na wolne częstotliwości programów odbieranych z różnych anten TVnaziemnej. Filtry pozwalają na wykorzystanie stacji czołowej w różnych instalacjach, oraz dzięki nim stacja czołowa może być łatwo przeprogramowana w celu dostosowania jej do zmian częstotliwości, oraz gdy zostaną włączone nowe nadajniki. Moduły UHF są wyposażone w filtry SAW, dzięki czemu charakteryzują się wysoką selektywnością (eliminacja przyległych kanałów > 45dB), przy dobrej liniowości charakterystyki kanału (< 1dB), oraz są wyposażone w funkcję automatycznej regulacji wzmocnienia (AGC), zapewniającą stabilny poziom sygnału wyjściowego. Wysoki poziom wzmocnienia dochodzący do 50 dB oraz wysoki poziom wyjścia: 109dBuV dla wszystkich kanałów analogowych, 99dBuV dla wszystkich multipleksów cyfrowych w paśmie UHF. Kompaktowa obudowa - w jednej obudowie umieszczone są: zasilacz, matryca dystrybucji sygnałów,6 filtrów UHF i jeden VHF, oraz wzmacniacz końcowy.
Dostępne są osobne moduły z jednym filtrem; są to produkty SAF-U i SAF-V dostarczane do użytkownika w indywidualnych opakowaniach. Można je montować w posiadanych stacjach czołowych. Trzy wejścia mogą być w bardzo elastyczny sposób wykorzystane przez wszystkie 12 modułów, dzięki matrycy dystrybucji sygnałów. Zdalne zasilanie dla wzmacniacza masztowego dostępne na każdym wejściu, 12 lub 24V, konfigurowane za pomocą mikroprzełącznika deep-switch. Moduły UHF mogą być wykorzystywane jako filtry lub jako przemienniki częstotliwości w celu eliminowania kolizji częstotliwości. Filtr VHF oparty jest na technologii filtrów śledzących i "odcina" wszystkie niepotrzebne nośne w paśmie III. Regulacja offsetu w zakresie +500 do -500KHz w celu modyfikacji charakterystyki filtrowania i znacznej redukcji albo górnego, albo dolnego przyległego kanału. Możliwość programowania stacji czołowej za pomocą programatora TPE lub komputera PC z zainstalowanym oprogramowaniem firmy Fracarro służącym do zarządzania stacjami czołowymi. Możliwość montażu na ścianie lub w 19" szafach typu "rack". Regulacja poziomu wyjścia, oddzielna dla każdego kanału. Odprowadzanie ciepła poprzez naturalną konwekcję, nie są potrzebne żadne wentylatory. ement Kod SAF6U1V 272006 Częstotliwość Wejście TV MHz 174 - 230 + 470 - 862 Wejście FM MHz 87 - 108 Wyjście TV MHz 87 - 108, 174 - 230 + 470 - 862 Złącza Wejścia 4 złącza F (IN1, IN2, IN3, FM) Wyjście RF 2 złącza F(RF OUT/Testowe -30dB) Programowania 1 złącze RJ45 Sygnał wejściowy Impedancja Ohm 75 K. analogowe - poziom wejścia dBuV 63 - 83 K. cyfrowe - poziom wejścia dBuV 53 - 73 Maks. poziom wejścia dla wszystkich wejść dBuV 92 (w całym paśmie) Pasmo FM - poziom wejścia dBuV 40 - 80 Tłumienność odbicia dB 10 Charakterystyka filtrów UHF i VHF Częstotliwość UHF: 470 - 862 MHz, VHF: 174 - 230 MHz Szerokość pasma filtra UHF: 8 MHz, VHF: 15 MHz Selektywność filtra dB w odniesieniu do standardu PAL B/G Nośna fonii N/nośna wizji UHF: N+1 45 dB, VHF: N+2 ł 12 dB Nośna wizji N/nośna fonii UHF: N-1 45 dB, VHF: N-2 ł 12 dB Liniowość UHF: ą 1 Dynamika automatycznej regulacji wzmocnienia (AGC) UHF: 20 Regulacja poziomu UHF: 10 (z krokiem co 1 dB), VHF: 20 (z krokiem co 2 dB) Kroki programowania Częstotl. KHz UHF: 250 Offset KHz UHF: ą250, ą500 Dokładność częstotliwości wyj. KHz UHF: < 20 (przemiana "isofrequency"),30dB) Eliminacja sygnałów pasożytniczych dB 54 Standard telewizyjny PAL B/G, PAL i, SECAM L, PAL B/H Dane techniczne Programator TPE Napięcie zasilania Vac, HZ 220 - 240, 50 - 60, Klasa ochrony: II Maks. pobór mocy W 70 Zasilanie dla wzmacniacza V masztowego 12/24 dla każdego wejścia TV, konfigurowane za pomocą mikroprzełącznika deep-switch Maks. prąd zdalnego zasilania mA@V Maks.: 200@12, 100@24 Separacja wejścia Moduły 1- 4: antena 1, 2, 3 Moduły 5- 8: antena 1, 2 Moduły 9- 12: antena 1 Zgodność z normami PN50083 -2, PN60065 Dopuszczalny zakres temperatur pracy: °C od -10 d
|
