SPECYFIKACJA:
- Powierzchnia mocowania 305 x 635 mm
Rowki T liczba/szerokość 3 / 14 mm
- Płyta elektro-magnetyczna 300 x 600 mm
- Max. droga przesuwu, wzdłużna 700 mm
- Max. droga przesuwu, poprzeczna 340 mm
- Odstep środek trzpienia/stół max. 580 mm
- Max. waga obrabianego elementu270 kg
- Tarcza szlifierska 350 x 40 x 127 mm
- Prędkość stołu, hydrauliczny 7 - 23 m/min
- Automatyczne dosuwanie, poprzeczne 0,1 - 8 mm/skok
- Bieg szybki, poprzeczny 990 mm/min
- Dosuwanie poprz. na 1 obrót kołem ręcznym 5 mm/obr.
- Podziałka na kole ręcznym 0,02 mm
- Auto. dosuwanie, pion. 0,005/0,01/0,02/0,03/0,04/0,05 mm
- Bieg szybki, pionowy 460 mm/min
- Dosuwanie pionowe na jeden obrót kołem ręcznym 1 mm
- Podziałka na kole ręcznym 0,005 mm
- Silnik wrzeciona ściernicy 5,5 kW
- Liczba obrotów trzpienia 1450 obr./min
- Silnik pompy hydraulicznej 2,2 kW
- Silnik posuwu pionowego 0,5 kW
- Wymiary 2350 x 2220 x 2150 mm
|

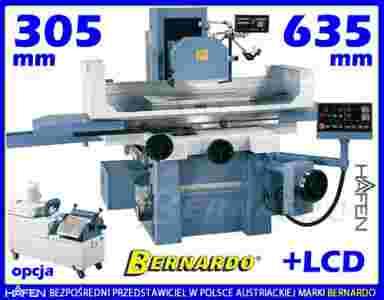

Masywnie zbudowane szlifierki do płaszczyzn serii BSG seryjnie wypsoażone są w automatyczne pionowe dosuwanie. Wszystkie podstawowe części maszyny, jak stojak, cokół i sanie, wykonane są z wysokiej jakości odlewu żewlinego.
- Niski efekt Slip-stick dzięki pokrytym materiałem sztucznym prowadnic w kierunku osi x i y
- Siły promieniowe i osiowe są równo rozłożone na specjalnych łożyska bez luzu we wrzecionie ściernicy
- Oddzielna jednostka hydrauliczna z wymiennikiem ciepła
- System hydrauliczny zapewnia spokojne kierownie stołem, również przy dużym obciążeniu
- Wysoka stabilność dzięki użłobieniom
- Cyfrowe strowanie automatycznym posuwem pionowym z serwomotorem
- Dosuwanie do wysokości obrabianego elementu za pomocą biegu szybkiego, automatyczne podnoszenie po skończonym programie roboczym
- Regulowany posuw wzdłużny i pionowy stołu
ZAKRES DOSTAWY:
- Tarcza szlifierska, Kołnierz do tarcz szlifierskich
- Magnetyczna płyta mocująca, Urządzenie do rozmagnesowywania, Cyfrowy wskaźnik 2 osi
- Układ płynu chłodzącego, Diamentowy obciąg
|
