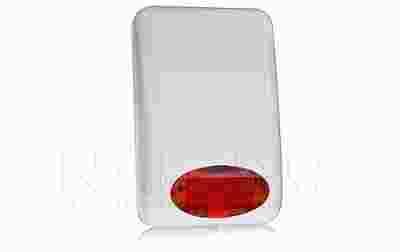

Sygnalizator zewnętrzny SPL 5020 R

• współpraca z dowolnym źródłem sygnału alarmowego
• spełnia wymagania EN50130-5 Stopień 3
• sygnalizacja:
• akustyczna: przetwornik piezoelektryczny
• optyczna: super jasna żarówka
• możliwość zamontowania szczelnego akumulatora kwasowo-ołowiowego 12V 0.8Ah
• kolor: czerwony

• niezależne wyzwalanie sygnalizacji akustycznej i optycznej
• obudowa z wysokoudarowego poliwęglanu PC LEXAN
• zabezpieczenie antysabotażowe:
  - przed otwarciem
  - przed oderwaniem od podłoża
  - opcjonalnie przed zapiankowaniem (układ optyczny lub mechaniczny)
• opcjonalny hermetyczny mikroprzełącznik kontaktronowy
• zabezpieczenie akumulatora: bezpiecznik T 3,15 A
• impregnowane układy elektroniczne
• natężenie dźwięku: 120db
• zasilanie: 12VDC
• pobór prądu:
• sygnalizacja optyczna: 250mA
• sygnalizacja akustyczna: 300mA
• w stanie gotowości: 20mA
• temperatura pracy: -35ºC ~ +55ºC
• waga: 757g
• wymiary: 298x197x72mm
• gwarancja: 36 miesięcy

Sygnalizator zewnętrzny SPL5020R marki SATEL to solidne i niezawodne urządzenie akustyczno-optyczne,  przeznaczone do stosowania w systemach sygnalizacji włamania i napadu. Sygnalizator wyposażony został zarówno w system aktywnej sygnalizacji dźwiękowej, jak i optycznej, dzięki którym urządzenie umożliwia skuteczną, szybką i kompleksową sygnalizację o zagrożeniach. Źródło światła stanowi żarówka 5 W/12 V, natomiast sygnał dźwiękowy generowany jest przy pomocy przetwornika piezoelektrycznego. Układ elektroniki sygnalizatora jest wykonany techniką SMD i zabezpieczony impregnatem przed niekorzystnym wpływem warunków atmosferycznych, co zapewnia wysoką niezawodność urządzenia. Obudowa zewnętrzna SPL-5020 wykonana jest z wysokoudarowego poliwęglanu PC LEXAN, dzięki czemu charakteryzuje się bardzo dużą wytrzymałością mechaniczną i gwarantuje estetyczny wygląd sygnalizatora nawet po wielu latach eksploatacji.

Podłączenie...

Sygnalizator SPL-5020 może współpracować z dowolnym źródłem sygnału alarmowego, w którym w sytuacji alarmowej na wyjściu sygnalizacyjnym pojawi się napięcie stałe +12 V lub wyjście zostanie zwarte do masy. Sygnalizacją akustyczną steruje wejście SA, natomiast optyczną wejście SO. Rodzaj sygnału wyzwalającego ustala się przy pomocy zworek JP1 i JP2. Sygnalizator przystosowany jest do pracy bez akumulatora, jak i z zamontowanym akumulatorem 12 V/0,8 Ah (własnym zasilaniem). Akumulator należy podłączyć do gniazda BATTERY na płytce elektroniki. W przypadku zainstalowania akumulatora, doprowadzone napięcie zasilające powinno wynosić od 13 V do 13,8 V, aby zapewnić prawidłowy proces jego ładowania. Zasilanie sygnalizatora doprowadza się do zacisków +12V i GND. Zanik napięcia na tych zaciskach (przy dołączonym akumulatorze sygnalizatora) powoduje uruchomienie sygnalizacji akustycznej przez czas około 6 minut. Wcześniejszy powrót zasilania powoduje przerwanie sygnalizacji. Należy pamiętać, że wydajność prądowa wyjść zasilających centrali musi zapewnić prawidłowe działanie sygnalizatora. Zaciski TMP służą do podłączenia sygnalizatora do obwodu sabotażowego systemu alarmowego. Obwód sabotażowy sygnalizatora reaguje na zdjęcie obudowy zewnętrznej oraz na oderwanie od ściany. Poprawność funkcjonowania sygnalizacji oderwania od ściany wymaga przykręcenia do podłoża elementu „S”

Rys.1 Przykładowe podłączenie sygnalizatora.

Instalacja...

Sygnalizator zewnętrzny SPL5020 należy montować na płaskim podłożu i w możliwie niedostępnym miejscu tak, aby zminimalizować ryzyko sabotażu. Montaż sygnalizatora do podłoża wykonuje się za pomocą wkrętów i kołków rozporowych. Aby zdjąć pokrywę należy wykręcić wkręt blokujący i odchylić ją do góry o kąt ok. 80°.
