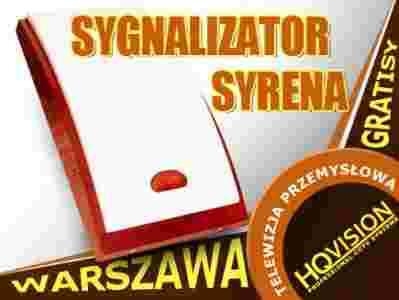

Zewnętrzny sygnalizator SL-550

Zastosowanie:

- systemy alarmowe

- systemy p-poż

- kontrola dostępu

- systemy ostrzegawczo - informacyjne

Specyfikacja techniczna:

• napięcie zasilania: 12-14VDC
• maksymalny pobór mocy: 350mA
• częstotliwość dźwięku: 1.5-3.8kHz
• głośność dźwięku 108dBs AT 12V
• zakres temperatury pracy: -30°C +80°C
• kolor: biały/czerwony/czarny
• akumulator podtrzymujący 9-12V 500mA
• rozmiar: 252x148x64mm
• waga: 750g

WEJSCIA I WYJŚCIA		OPIS
SABOTAŻ TMP	TMP	Wyjście sabotażowe (masa przy zamknięciu sygnalizatora)
	GND	Wyjście połączone z minusem sygnalizatora
BATERIA BAT	-	Wyjście do podłączenia akumulatora (minus)
	+	Wyjście do podłączenia akumulatora (plus)
WYZWOLENIE TR	-	Wejście do wyzwalania sygnalizacji optyczno-akustycznej (minus)
	+	Wejście do wyzwalania sygnalizacji optyczno-akustycznej (minus)
ZASILANIE 12V	-	Wejście zasilania 12V-
	+	Wejście zasilania 12V+
OPCJE ZASILANIA	SAB	Batery – powered mode
	SCB	Alarm system – powered mode

Uwaga !!!

W związku z zastosowaniem przetwornicy ,na płytce sygnalizatora występuje wysokie napięcie które przy dotknięciu może spowodować szok elektryczny. Wszelkie prace należy wykonywać przy wyłączonym akumulatorze a zasilanie +12V podłączyć dopiero po zakończeniu prac związanych z instalacją sygnalizatora. Sygnalizator fabrycznie nie został wyposażony w akumulator awaryjnego zasilania. Aby sygnalizator sygnalizował alarm sabotażowy w momencie utraty stałego zasilania lub zerwania ze ściany należy zastosować akumulator 9V - 12V 1000mAh. Prąd ładowania akumulatora nie powinien przekraczać500mA a wymiary muszą się mieścić w granicach 90x60x20 mm.
