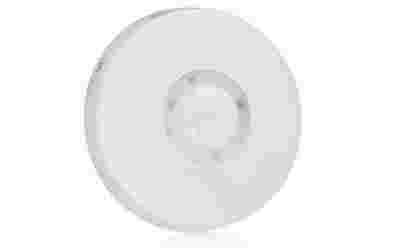

Sufitowy czujnik ruchu FX 360
- metoda detekcji: Ø8m - Ø12m
- ilość stref detekcji: 62
- wykrywalna prędkość ruchu: 0,3-1,5m/s
- czułość: 1,6°C przy 0,6 m/s
- zasilanie: 9,5-18V
- pobór prądu: 18mA maks. przy 12V
- czas trwania alarmu: 2(±0,5)s
- wyjście alarmowe: N.C. 28V= 0,2A maks.
- styk sabotażowy: N.C. otwarty po zdjęciu obudowy 30V= 0,1A maks.
- ilość impulsów: 2, 4
- czas przygotowania do pracy: około 30s (dioda LED miga)
- dioda sygnalizacyjna: dioda LED w czasie przygotowania do pracy, alarm
- temperatura pracy: -20°C ÷ +50°C
- wilgotność: do 95% maks.
- odporność na zakłócenia: 20V/m
- wysokość montażu: 2,4m - 3,6m
- masa: 140g
- wymiary: Ø120mm x 37mm
- sferyczny kształt soczewki
- wysoka odporność na zakłócenia elektromagnetyczne
- kompensacja temperatury
- układ redukcji zakłóceń
- sterowanie diodą sygnalizacyjną z poziomu centrali
Charakterystyka urządzenia...
FX360 to sufitowa pasywna czujka podczerwieni wyposażona w unikatową, trwałą, sferyczną soczewkę zapewniającą niezrównaną detekcję ruchu w zakresie 360°. Wysoki standard technologiczny czujki FX-360 potwierdza wysoka odporność na zakłócenia elektromagnetyczne (RFI), kompensacja temperatury oraz układ redukcji zakłóceń, co sprawia, że czujka jest bezkonkurencyjna w swojej klasie. Doskonały stosunek jakości do ceny, odporność na fałszywe alarmy, a także łatwość montażu sprawiają, iż jest ona często stosowana w instalacjach alarmowych w szerokiej gamie obiektów.
Sferyczny kształt soczewki...
Skuteczność technologii detekcji firmy OPTEX zależą w dużej mierze od soczewek. Sferyczny kształt soczewki, a właściwie zespołu soczewek, zapewnia precyzyjne ogniskowanie dla każdego segmentu soczewki (stała odległość pomiędzy każdą kolejną częścią soczewki i piroelementem). Dzięki temu, każda część soczewki precyzyjnie „obserwuje" dany obszar detekcji nie powodując zniekształceń. Kształt soczewki oraz jej precyzyjne wykonanie stanowi dodatkowe zabezpieczenie przed odkształceniami. Takie podejście daje gwarancję stabilności parametrów w długim okresie czasu, co stanowi jedną z istotniejszych cech produktów firmy i świadczy o najwyższym poziomie rozwiązań technologicznych.
Rys.1 Typowa soczewka i jej działanie.
Typowe soczewki obarczone są ryzykiem powstawania istotnych zniekształceń pola detekcji. Powodem jest elastyczna, podatna na odkształcenia konstrukcja umożliwiająca montaż polegający na dopasowaniu do zaokrąglonej obudowy czujki. Soczewki OPTEX osiągają wysoką ostrość detekcji, ponieważ posiadają sztywną, sferyczną konstrukcję, a wszystkie ich parametry optyczne zostały ustalone w momencie wytłoczenia. (rys.1)
Każda ze stref detekcji ma słabo zdefiniowane krawędzie (nieprecyzyjna czułość) i nie wytwarza wystarczającego kontrastu względem otoczenia (niski poziom detekcji). Ponieważ energia podczerwieni jest słabo skupiona, obiekty znajdujące się w polu detekcji czujnika o niskim kontraście, wytwarzają wewnątrz słabo zdefiniowane sygnały elektryczne. (rys.1)
Rys.2 Soczewka sferyczna Optex.
Soczewki sferyczne różnią się zasadniczo od typowych soczewek, ponieważ zapewniają najlepsze warunki optyczne układu (odległość od piroelementu - ogniskowa - jest stała) oraz mechaniczne przez sztywną konstrukcję zapewniającą stabilność parametrów w długim okresie czasu. Dzięki temu soczewki Fresnela skupiają promienie podczerwieni bardziej efektywnie, zapewniając niezawodne działanie czujek na długie lata. (rys.2)
Każda ze stref detekcji ma dobrze zdefiniowane krawędzie (precyzyjna czułość) i wytwarza maksymalny kontrast względem otoczenia (wysoki poziom detekcji). Takie wyraźne skupienie obrazu, dostarcza czujnikowi maksymalny poziom sygnału w porównaniu do sygnału wytwarzanego przez zwykłe czujniki z typowymi płaskimi soczewkami. (rys.2)
Zasięg...
Rys.3 Zasięg.
|
