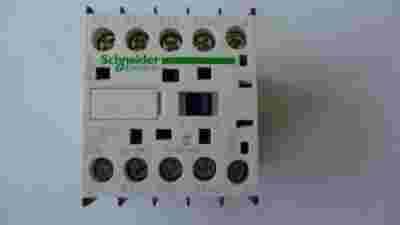

Stycznik Schneider LC1K0610P7

28-09-2014, 12:48
Aukcja w czasie sprawdzania była zakończona.
Cena kup teraz: 50 zł
Użytkownik kusywolf1
numer aukcji: 4627847916
Miejscowość Mielec
Wyświetleń: 14
Koniec: 28-09-2014, 12:20

Dodatkowe informacje:
Stan: Nowy
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha

Parametry podstawowe Zakres TeSys Rodzina TeSys K Typ produktu Stycznik Opis skrócony LC1K Zastosowanie Sterowanie silnikiem Kategoria użytkowania AC-3 AC-4 Liczba biegunów 3P Kombinacja styków 3 NO [Ue] znamionowe napięcie pracy 690 V AC 50/60 Hzdla obwód mocy <= 690 V AC 50/60 Hzdla obwód sygnalizacyjny [Ie] znamionowy prąd pracy 6 A przy <= 440 V AC AC-3dla obwód mocy Moc silnika w kW 3 kW przy 440 V AC 50/60 Hz 3 kW przy 500...600 V AC 50/60 Hz 3 kW przy 660...690 V AC 50/60 Hz 1.5 kW przy 220...230 V AC 50/60 Hz 2,2 kW przy 380...415 V AC 50/60 Hz 3 kW przy 480 V AC 50/60 Hz Rodzaj napięcia sterującego AC 50/60 Hz Wartość napięcia sterującego 230 V AC 50/60 Hz Wbudowane styki pomocnicze 1 NO [Uimp] znamionowe napięcie udarowe wytrzymywane 8 kV Kategoria przepięć III [Ith] znamionowy prąd cieplny 20 A przy <= 50 °Cdla obwód mocy 10 A przy <= 50 °Cdla obwód sygnalizacyjny Irms znamionowy prąd załączany 110 A ACdla obwód mocy zgodny z NF C 63-[zasłonięte] 110 A ACdla obwód mocy zgodny z IEC 60[zasłonięte] 110 A ACdla obwód sygnalizacyjny zgodny z IEC 60947 Znamionowa zdolność zwarciowa 110 A przy 415 V zgodny z IEC 60[zasłonięte] 110 A przy 440 V zgodny z IEC[zasłonięte]60947 A przy 500 V zgodny z IEC 60[zasłonięte] 110 A przy 220...230 V zgodny z IEC 60[zasłonięte] 110 A przy 380...400 V zgodny z IEC[zasłonięte]60947 A przy 660...690 V zgodny z IEC 60947 [Icw] znamionowy wytrzymywany prąd krótkotrwały 90 A <= 50 °C 1 s obwód mocy 85 A <= 50 °C 5 s obwód mocy 80 A <= 50 °C 10 s obwód mocy 60 A <= 50 °C 30 s obwód mocy 45 A <= 50 °C 1 min. obwód mocy 40 A <= 50 °C 3 min. obwód mocy 80 A 1 s obwód sygnalizacyjny 90 A 500 ms obwód sygnalizacyjny 110 A 100 ms obwód sygnalizacyjny 20 A <= 50 °C >= 15 s obwód mocy Wartości znamionowe bezpiecznika skojarzonego 25 A gG przy <= 440 Vdla obwód mocy 25 A aMdla obwód mocy 10 A gGdla obwód sygnalizacyjny zgodny z IEC[zasłonięte]60947 A gGdla obwód sygnalizacyjny zgodny z VDE 0660 Srednia impedancja 3 mOm przy 50 Hz - Ith 20 Adla obwód mocy [Ui] napięcie znamionowe izolacji 690 Vdla obwód mocy zgodny z IEC 60947-4-1 600 Vdla obwód mocy zgodny z UL 508 690 Vdla obwód sygnalizacyjny zgodny z IEC 60947-4-1 690 Vdla obwód sygnalizacyjny zgodny z IEC 60947-5-1 600 Vdla obwód sygnalizacyjny zgodny z UL 508 600 Vdla obwód mocy zgodny z CSA C22.2 Nr 14 600 Vdla obwód sygnalizacyjny zgodny z CSA C22.2 Nr 14 Trwałość elektryczna 1,3 Mcykli 6 A AC-3 przy Ue <= 440 V Sposób montażu Płyta Szyna Normy BS 5424 IEC 60947 NF C 63-110 VDE 0660 Certyfikaty CSA UL Rodzaj zacisków Zaciski śrubowe 1 kabel (kable) 1.5...4 mm² - sztywność kabla: stały Zaciski śrubowe 1 kabel (kable) 0.75...4 mm² - sztywność kabla: giętki - bez końcówka przewodu Zaciski śrubowe 1 kabel (kable) 0.34...2.5 mm² - sztywność kabla: giętki - z końcówka przewodu Zaciski śrubowe 2 kabel (kable) 1.5...4 mm² - sztywność kabla: stały Zaciski śrubowe 2 kabel (kable) 0.75...4 mm² - sztywność kabla: giętki - bez końcówka przewodu Zaciski śrubowe 2 kabel (kable) 0.34...1.5 mm² - sztywność kabla: giętki - z końcówka przewodu Moment dokręcania 1.3 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2 1.3 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm Czas pracy 10...20 ms rozładowanie cewki i otwarcie NO 10...20 ms ładowanie cewki i zamknięcie NO Poziom bezpieczeństwa i niezawodności B10d =[zasłonięte]13698 cykl contactor with nominal load zgodny z EN/ISO 13849-1 B10d = 20[zasłonięte]000 cykl contactor with mechanical load zgodny z EN/ISO 13849-1 Wytrzymałość mechaniczna 10 Mcykli Częstość łączeń 3600 cykl/h Parametry Uzupełniające Ukryj Zakres napięcia sterującego 0,2...0,75 Uc przy <= 50 °C zniknięcie, odcięcie 0.8...1.15 Uc przy <= 50 °C eksploatacyjny Pobór mocy przyciąganie w VA 30 VA przy 20 °C Pobór mocy trzymanie w VA 4,5 VA przy 20 °C Rozpraszanie ciepła 1,3 W Rodzaj styków pomocniczych Typ bezzwłoczny (1 NO) Częstotliwość obwodu sygnalizacyjnego <= 400 Hz Minimalny prąd wyłączeniowy 5 mAdla obwód sygnalizacyjny Minimalne napięcie wyłączeniowe 17 Vdla obwód sygnalizacyjny Odległość bez nakładania 0,5 mm Rezystancja izolacji > 10 MΩdla obwód sygnalizacyjny Środowisko pracy Ukryj Stopień ochrony IP IP2x zgodny z VDE 0106 Działanie ochronne TC zgodny z IEC 60068 TC zgodny z DIN 50016 Temepratura otoczenia dla pracy -25...50 °C Temepratura otoczenia dla przechowywania -50...80 °C Wysokość pracy 2000 m bez obniżanie wartości znamionowych w temperaturze Ochrona przed płomieniami V1 zgodny z UL 94 Wymóg 2 zgodny z NF F 16-101 Wymóg 2 zgodny z NF F 16-102 Odporność mechaniczna Wstrząsy stycznik zamknięty, w osi X 10 Gn przez 11 ms IEC 60068-2-27 Wstrząsy stycznik zamknięty, w osi Y 15 Gn dla 11 ms IEC 60068-2-27 Wstrząsy stycznik zamknięty, w osi Z 15 Gn dla 11 ms IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi X 6 Gn dla 11 ms IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi Y 10 Gn przez 11 ms IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi Z 10 Gn przez 11 ms IEC 60068-2-27 Wibracje stycznik zamknięty 4 Gn, 5...300 Hz IEC 60068-2-6 Wibracje stycznik otwarty 2 Gn, 5...300 Hz IEC 60068-2-6 Wysokość 58 mm Szerokość 45 mm Głębokość 57 mm Masa produktu 0.18 kg Oferta zrównoważonego rozwoju Ukryj Status Green Premium Produkt ekologiczny Green Premium Compliant - since 0633 - Schneider Electric declaration of conformity Compliant - since 0633 - Schneider Electric declaration of conformity Reference not containing SVHC above the threshold Reference not containing SVHC above the threshold Profil ekologiczny produktu Dostępne Instrukcje dotyczące zakończenia okresu eksploatacji produktu Nie wymaga podejmowania specyficznych działań związanych z odzyskiwaniem surowców
