Przedmiotem aukcji jest:
STEROWNIK DO KOTŁA ZASYPOWEGO

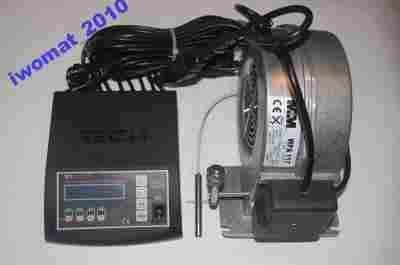

ST-28 zPID+Wentylator Wpa 117 K z klapką + wtyk zewnętrzny
STEROWNIK ST 28 zPID
FUNKCJE REALIZOWANE PRZEZ STEROWNIK:
*płynna regulacja nadmuchu
*sterowanie pompą C.O. i C.W.U.
WYPOSAŻENIE STEROWNIKA:
*wyświetlacz LCD
*czujnik temperatury C.O.
*czujnik temperatury C.W.U.
*czujnik temperatury wylotu spalin
*zabezpieczenie termiczne
*obudowa wykonana z wysokiej jakości materiałów odpornych
na wysokie oraz niskie temperatury
Regulator temperatury ST-28 przeznaczony jest do kotłów C.O. Steruje pompą obiegu wody C.O., pompą ciepłej wody użytkowej C.W.U. oraz nadmuchem.
FUNKCJA zPID
Sterownik ten wyposażony jest w program zPID. Sterowanie tego typu polega na kontrolowaniu temperatury wylotu spalin (utrzymując je na stałym poziomie) oraz na utrzymaniu stałej temperatury kotła. Sterownik ten oprócz standardowych czujników wyposażony jest również w czujnik wylotu spalin. Dzięki niemu możliwe jest utrzymanie stałej temp. na kotle. Sterownik cały czas mierzy temp. wylotu spalin,w przypadku znacznego wzrostu temperatury na wylocie kotła praca wentylatora jest zwalniana lub zatrzymana.
Tak więc sterownik z funkcją zPID te regulator działający na zasadzie algorytmu PID wspartego czujnikiem wylotu spalin. Stosując ten typ sterownika z czujnikiem wylotu spalin oszczędzamy do 13% opału, temperatura wody jest bardzo stabilna co wpływa na dłuższą żywotność wymiennika (kotła). Kontrola temperatury spalin na wylocie z kotła powoduje niską emisję płynów i gazów szkodliwych dla środowiska. Energia cieplna ze spalin nie jest marnowana i wypuszczana do komina tylko wykorzystywana do ogrzewania.
Przykładowy schemat podłączenia sterownika
WENTYLATOR PROMIENIOWY
WPA 117 K ( Z KLAPKĄ)
Firmy M PLUS M
Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia0oCdo+40oC
Budowa- wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.
Instalacja wentylatora - dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłaczeniowego śrubami M 5 lub M6.
WENTYLATOR PRZYSTOSOWANY DO NAPIĘCIOWEJ REGULACJI PRĘDKOŚCI OBROTOWEJ.WENTYLATOR POSIADA DEKLARACJĘ CE.SILNIK WENTYLATORA WYKONANY W IZOLACJI KLASY F ZABEZPIECZONY JEST BEZPIECZNIKIEM TERMICZNYM PRZED NIENORMALNYM UŻYTKOWANIEM.
GWARANCJA NA STEROWNIK I WENTYLATOR 24 MIESIĄCE.
STEROWNIKI TECH ORAZ WENTYLATORY M PLUS M SĄ STOSOWANE W CZOŁOWYCH FIRMACH KOTLARSKICH NA NASZYM RYNKU TAKICH JAK; RAKOCZY, SAS, DEFRO, STALMARK, TERMO-TECH, ZĘBIEC, ŻYWIEC RAKOCZY ITP.
UWAGA! Po zamontowaniu nie może być dostępu do części wirującej wentylatora.
Galeria zdjęć - kliknij, aby powiększyć
Wymiary,gabaryty wentylatora
| Moc znamionowa kotła [kW] |
15
÷
19 |
20 |
27 |
38 |
50 |
75 |
110 |
150 |
200 |
250 |
300 |
Pow. [m2]
ogrzewanych pomieszczeń
(dla kotłów z
podajnikiem) |
do
÷
120 |
120
÷
150 |
150
÷
220 |
220
÷
320 |
300
÷
420 |
420
÷
700 |
700
÷
900 |
1000
÷
1500 |
1200
÷
2200 |
2000
÷
2500 |
2500
÷
3000 |
Pow. [m2]
ogrzewanych pomieszczeń
(dla kotłów
zasypowych) |
do
÷
120 |
100
÷
170 |
150
÷
220 |
200
÷
280 |
300
÷
400 |
550
÷
650 |
630
÷
800 |
750
÷
1100 |
1000
÷
1400 |
1300
÷
1700 |
| Wentylatory |
WPA 07
WPA 117
WPA 108
WPA 05
WPA 03
WPA 06 |
WPA 07
WPA 117
WPA 108
WPA 05
WPA 03
WPA 06
WPA 01 |
WPA 03
WPA 01
WPA 120 |
WPB 140
WPA 120 |
WPB 140
WPA 120
WPA 140
G2E 140-AE77 |
WPA 145
G2E 140-AI28
G2E 160 |
G2E 160 |
G2E 180 |
G2E 180
CMB/2-160 |
CMB/2-160
CMB/2-180 |
CMB/2-180 |
* - w małych kotłach zasypowych opalanych węglem i groszkiem oraz małych kotłach retortowych
zaleca się stosowanie wentylatorów o liniowej charakterystyce regulacji i zmniejszonym sprężu
typu: WPA 108, WPA 05, WPA 07, WPA 117.
** - z uwagi na różnice występujące w konstrukcji kotłów powyższe dane są jedynie orientacyjne.
Schemat połączenia elektrycznego
Dane techniczne:
|
Typ silnika:
|
R2E 120-AR87-37 |
|
Spręż max:
|
280 Pa
|
|
Wydatek max:
|
180m3/h
|
|
Pręd. Obrotowa:
|
1650 obr/min
|
|
Moc pobierania:
|
34 W
|
