STEROWNIK ST – 22
firmy TECH

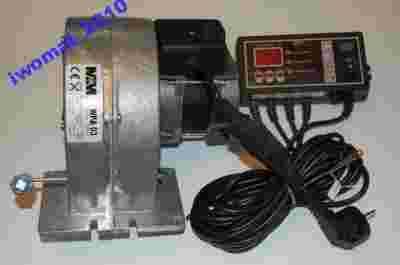

Sterownik ST-22 firmy TECH do kotła zasypowego, przeznaczony do sterowania nadmuchem (wentylator), pompą CO oraz czujnikiem temperatury.

Mikroprocesowy regulator ST-22 przeznaczony jest do sterowania kotłem C.O. wyposażonym w nadmuch i pompę obiegu wody C.O. Jego zadaniem jest utrzymanie zadanej temperatury za pomocą wentylatora.

FUNKCJE REALIZOWANE PRZEZ STEROWNIK:

* sterowanie nadmuchem i pompą CO

WYPOSAŻENIE STEROWNIKA:

* wyświetlacz LED
* zabezpieczenie termiczne
* dodatkowa podstawka umożliwiająca łatwy montaż na kotle
* czujnik temperatury CO

DANE TECHNICZNE:

* zakres regulacji temperatury: 30oC - 80oC
* napięcie zasilania: 230V/50Hz+/-10%
* pobór mocy maks.: 2W
* obciążenie wyjścia nadmuchu: 0,6A
* obciążenie wyjścia pompy C.O.: 0,5A
* wytrzymałość temperaturowa czujnika: 25oC-100o C
* temperatura pracy: -10oC-50o C
* dokładność pomiaru: 1A
* wkładka bezpiecznikowa: 1,6A
* zakres pomiaru temperatur: 0-85oC
* waga: 0,82 kg


2 lata gwarancji

Pokaż zdjęcie w nowym oknie

WENTYLATOR PROMIENIOWY
WPA 03 Z KLAPKĄ

3-BIEGOWA

Firmy M PLUS M

Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia0oCdo+40oC
Budowa- wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.

Instalacja wentylatora - dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłaczeniowego śrubami M 5 lub M6.

UWAGA! Po zamontowaniu nie może być dostępu do części wirującej wentylatora.

Dane techniczne:

Typ silnika:	SEN 80-2/30
Spręż max:	220 Pa
Wydatek max:	280m3/h
Pręd. Obrotowa:	2600 obr/min
Moc pobierania:	65W

.

PRZYKŁADOWY DOBÓR NADMUCHU W ZALEŻNOŚCI OD
MOCY KOTŁA I OGRZEWANEJ POWIERZCHNI**

Powierzchnia wymiany ciepła w kotle [mkw]	3*	4	5	6	7	9	12	14	18
Moc znamionowa kotła [kW]	20	27	36	45	56	75	110	150	190
Powierzchnia ogrzewanych pomieszczeń	100 ÷ 120	120 ÷ 180	180 ÷ 240	240 ÷ 300	300 ÷ 380	380 ÷ 600	600 ÷ 900	900 ÷ 1200	1200 ÷ 1500
Nadmuchy	WPA 01 WPA 03 WPA 06 WPA 108	WPA 01 WPA 03 WPA 120	WPA 120	WPA 120 G2E 140	G2E 140 G2E 160	G2E 140 G2E 160	G2E 160	G2E 180	G2E 180

* - w małych kotłach zasypowych opalanych węglem i groszkiem oraz małych kotłach retortowych
zaleca się stosowanie wentylatorów o liniowej charakterystyce regulacji i zmniejszonym sprężu
typu: WPA 108, WPA 05, WPA 07, WPA 117.

** - z uwagi na różnice występujące w konstrukcji kotłów powyższe dane są jedynie orientacyjne.

GABARYTY WPA 03
