Przedmiotem aukcji jest:

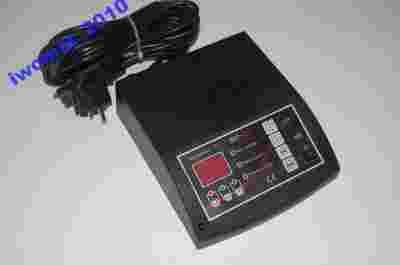

ZESTAW STEROWNIK ST–24
+
DMUCHAWA WPA 01 K Z KLAPKĄ
+
wtyk zewnętrzny dmuchawy
Mikroprocesorowy regulator St-24 przeznaczony jest do sterowania zasypowym kotłem CO wyposażonym w nadmuch i pompę obiegu wody CO. Jego zadaniem jest utrzymywanie zadanej temperatury za pomocą wentylatora. Obudowa sterownika dostosywana jest do montażu na kotle
FUNKCJE REALIZOWANE PRZEZ STEROWNIK:
- sterowanie nadmuchem i pompą CO
WYPOSAŻENIE STEROWNIKA:
- wyświetlacz LED
- czujnik temperatury CO
- zabezpieczenie termiczne
- obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie i niskie temperatur
DANE TECHNICZNE:
- zakres regulacji temperatury: 30oC - 80oC
- napięcie zasilania: 230V/50Hz+/-10%
- pobór mocy maks.: 2W
- obciążenie wyjścia nadmuchu: 0,6A
- obciążenie wyjścia pompy C.O.: 0,5A
- wytrzymałość temperaturowa czujnika: 25oC-100o C
- temperatura pracy: -10oC-50o C
- dokładność pomiaru: 1A
- wkładka bezpiecznikowa: 1,6A
- zakres pomiaru temperatur: 0-85oC
- waga: 0,95 kg
- 2 lata gwarancji
Przykładowy schemat montażu sterownika ST 24
Galeria zdjęć - kliknij, aby powiększyć
WENTYLATOR DMUCHAWA WPA 01K KLAPKA + WTYCZKA
Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia 0oC do + 40oC
Budowa- wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.
Instalacja wentylatora - dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłaczeniowego śrubami M 5 lub M6.
UWAGA! Po zamontowaniu nie może być dostępu do części wirującej wentylatora.
Gwarancja na wentylator 2 lata.
Dane techniczne:
-
|
Typ silnika:
|
SEN 80-2/20
|
|
Spręż max:
|
220 Pa
|
|
Wydatek max:
|
280m3/h
|
|
Pręd. Obrotowa:
|
2570 obr/min
|
|
Moc pobierania:
|
60W
|
PRZYKŁADOWY DOBÓR NADMUCHU W ZALEŻNOŚCI OD
MOCY KOTŁA I OGRZEWANEJ POWIERZCHNI**
|
Powierzchnia wymiany ciepła w kotle [mkw]
|
3*
|
4
|
5
|
6
|
7
|
9
|
12
|
14
|
18
|
|
Moc znamionowa kotła [kW]
|
20
|
27
|
36
|
45
|
56
|
75
|
110
|
150
|
190
|
|
Powierzchnia ogrzewanych pomieszczeń
|
100
÷
120
|
120
÷
180
|
180
÷
240
|
240
÷
300
|
300
÷
380
|
380
÷
600
|
600
÷
900
|
900
÷
1200
|
1200
÷
1500
|
|
Nadmuchy
|
WPA 01
WPA 03
WPA 06
WPA 108
|
WPA 01
WPA 03
WPA 120
|
WPA 120
|
WPA 120
G2E 140
|
G2E 140
G2E 160
|
G2E 140
G2E 160
|
G2E 160
|
G2E 180
|
G2E 180
|
* - w małych kotłach zasypowych opalanych węglem i groszkiem oraz małych kotłach retortowych
zaleca się stosowanie wentylatorów o liniowej charakterystyce regulacji i zmniejszonym sprężu
typu: WPA 108, WPA 05, WPA 07, WPA 117.
** - z uwagi na różnice występujące w konstrukcji kotłów powyższe dane są jedynie orientacyjne.
Gabaryty WPA 01
Galeria zdjęć - kliknij, aby powiększyć
