Sterownik PWM LED RGB 3x6A P9813 Arduino Demo

25-10-2014, 23:26
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 32 zł

Użytkownik arduinosolutions

numer aukcji: 4643068622

Miejscowość Goczałkowice-Zdrój

Wyświetleń: 102

Koniec: 25-10-2014, 22:04

Dodatkowe informacje:
Stan: Nowy

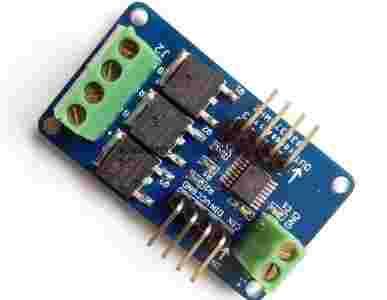

Sterownik PWM LED RGB 3x6A P9813

Sterownik PWM przeznaczony do sterowania taśmam LED RGB, w stopniu wyjściowym pracują tranzystory MOSFET.

Specyfikacja:

układ sterujący: P9831 - specjalizowany układ umożliwiający sterowanie 3 niezależnymi wyjściami PWM, rozdzielczość każdego z wyjść: 8bit (256 poziomów)
stopień wyjściowy: 3 tranzystory Mosfet-N P3055LDG,
maksymalny łączny prąd: 10A
napięcie zasilania części cyfrowej: 5V
sterowanie: szeregowe, magistrala SPI
możliwe jest łączenie szeregowe kilku sterowników
dostępne biblioteki dla Arduino
wymiary: 42x24mm

Opis płytki:

Opis wyprowadzeń:

złącze J1 wejście: +12V - zasilanie taśmy LED - nie używane przez płytkę, przechodzi przez PCB na złącze J2 na zacisk oznaczony " + ",
złącze J1 wejście: GND - masa zasilania diod LED,
złącze J2 wyprowadzenia R,G,B - wyjścia PWM, czerwony, zielony, niebieski
złącze IN: wejście danych oraz zasilania części cyfrowej płytki
złącze OUT: wyjście danych oraz zasilania części cyfrowej płytki, służy do podłączenia kolejnego takiego samego moduły, sygnały z tego złącza podłączamy do złącza In kolejnej płytki

Podłączenie do Arduino:
