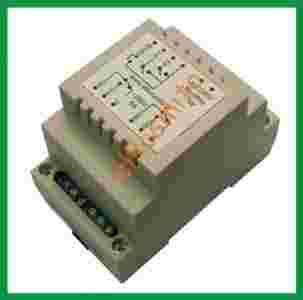

Firma EL KOSMITO wykonała sterownik przełączający, który ma bardzo szerokie zastosowania do sterowania układami mechanicznymi np. bram suwanych, rolet, podajników, układów automatycznego podnoszenia klapy w różnych urządzeniach itd. itd. Istnieje mnóstwo zastosowań naszego produktu.

Jak działa ten układ? Zasada jest dość prosta. Sterownik po podaniu zasilania załącza jeden z przekaźników. Po zabraniu napięcia i ponownym jego podłączeniu załączany jest drugi przekaźnik. I tak na zmianę. Jeśli do włączania napięcia zastosujemy włącznik zwierny (taki jak dzwonkowy) oraz pod przekaźniki podłączymy silnik w odpowiedni sposób uzyskamy taki oto efekt, że po jednym wciśnięciu i trzymaniu włącznika silnik będzie kręcił się w jedną stronę, a po puszczeniu i ponownym wciśnięciu w drugą. I tak na zmianę. Układ jest wyposażony w pamięć ostatniego uruchomionego przekaźnika, dlatego na czuwaniu nie wymaga w ogóle zasilania.

Układ został przemyślany również pod kątem zewnętrznych krańcówek, z którymi może współpracować. Załóżmy, że silnik z powyższego przykładu podłączamy do okiennej rolety i chcemy aby sterownik raz ją podnosił, raz opuszczał, ale też żeby nie opuścił jej do samego końca lub nie podniósł za wysoko (np. dlatego, że może to zablokować silnik lub przekładnie i uszkodzić konstrukcję). Nasz sterownik pozwala na podpięcie dwóch krańcówek, które mogą zabezpieczać przed takimi sytuacjami i np. po osiągnięciu górnego poziomu, zostaje załączona górna krańcówka i silnik się zatrzymuje. Po kolejnym wciśnięciu i trzymaniu przycisku silnik rusza i opuszcza roletę a po dojechaniu do dolnej krańcówki zatrzymuje silnik nawet jak włącznik nadal jest wciśnięty.

To nie wszystkie możliwości naszego układu. Jest jeszcze opcja wyboru trybu pracy:

• tryb 1 – układ po dojechaniu do krańcówki przerywa pracę i czeka na rozłączenie zasilania i ponowne włączenie
• tryb 2 – układ po dojechaniu do krańcówki przełącza się sam na drugi przekaźnik i nie trzeba ponownie włączać zasilania

Oczywiście sterownika można używać bez krańcówek i z krańcówkami. Tutaj jest dowolność.

Przykład zastosowania do sterowania bramą

Mamy bramę, której mechanikę sami wykonywaliśmy lub mamy mechanikę już zrobioną a potrzebujemy sterownik, bo stary się zepsuł. Jak podłączyć układ, aby sterował w prosty sposób bramą bez konieczności wydawania kilkuset złotych. Podłączamy układ i krańcówki (jeśli chcemy) w odpowiedni sposób. Tutaj oczywiście nie będziemy rozpisywać szczegółów tej części instalacji, bo ją można znaleźć np. w instrukcji obsługi i zastosować mnóstwo różnych rozwiązań. Po podłączeniu układu i włącznika możemy sterować bramą. A za niewielkie pieniądze możemy sterować także pilotem. W marketach można nabyć tanie układy włączników na pilota. Wsadza się do gniazda taki włącznik a on ma wyjściowe gniazdko. Teraz przy pomocy pilota można włączać i wyłączać podpięte urządzenie. Taki układ idealnie nadaje się do sterowania właśnie naszym sterownikiem. Wystarczy zasilić go z takiego urządzenia i mamy już bramę otwieraną i włącznikiem i bezprzewodowo. Można także dokupić sobie czujniki i jakieś zabezpieczenia. Po ich odpowiednim podłaczeniu możemy uzyskać układ o wiele tańszy niż fabryczny a mający tę niewątpliwą zaletę, że jak coś się zepsuje, to nie wydamy 1000zł na serwis lub wymianę, bo NASZ STEROWNIK TYLE NIE KOSZTUJE :).

Zastosowania układu (przykłady):

• Sterowanie roletami – ręcznie trzyma się przycisk i roleta idzie w górę lub w dół


• Sterowanie roletami – jedno krótkie wciśnięcie podnosi roletę w górę, drugie opuszcza na dół


• Automatyczne sterowanie od jednej strony do drugiej np. posuwem – czyli układ sam w kółko będzie chodził od jednego punktu do drugiego


• Sterowanie bramami – pełne otwieranie przy pomocy jednego wciśnięcia i zamykanie przy pomocy drugiego wciśnięcia


• Układy podnośników mechanicznych


• W innej wersji zasilania np. sterowanie lusterkami w samochodzie


• Inne układy gdzie konieczne jest przełączanie raz jednego przekaźnika, raz drugiego



Cechy sterownika firmy EL KOSMITO:

• Zerowy pobór prądu na czuwaniu, bo układ w tym czasie jest wyłączony zupełnie


• Duże możliwości zastosowania w różnych konstrukcjach


• Bardzo proste podłączenie dzięki złączom skręcanym


• Plastikowa obudowa na standardową szynę DIN 35mm


• Mikroprocesorowa kontrola układu


• Dwa przekaźniki wyjściowe


• Dwa tryby pracy układu z krańcówkami


• Możliwość pracy z krańcówkami lub bez krańcówek


• Pamięć do 5,5 mln przełączeńwg prod. procesora


• Zasilanie bezpośrednio z sieci 230V


• Klasa szczelności: IP20


• Maksymalne obciążenie styku każdego przekaźnika: 6A co odpowiada mocy około 1200W


• Wyjście obu przekaźników NO/NC daje większe możliwości podłączenia


• Wymiary obudowy: ok. 89x54x66 mm


• Gwarancja 12 miesięcy!



Parametry techniczne:

• Zasilanie: AC 230V 50-60Hz


• Pobór prądu przy włączonym zasilaniu: ok. 1W (na czuwaniu zasilanie jest wyłączone i pobór prądu jest zerowy)


• Maksymalne napięcie na styku przekaźnika: AC230V


• Maksymalny prąd płynący przez styk przekaźnika: 6A (odpowiada mocy około 1200W przy silniku 230V)


• Temperatura pracy: 0 – 45°C



Dziękujemy za zapoznanie się z naszą ofertą i mamy nadzieję, że docenią Państwo nasze uczciwe podejście do klienta.
