| Opis |
| Sterowanie napędu |
Sterowanie napędu odbywa się poprzez zaprogramowany w eL13QV3 przycisk pilota, lub przycisk dzwonkowy. W obu przypadkach działanie urządzenia jest identyczne i polega na sekwencyjnym wykonywaniu poleceń, czyli krok po kroku. Po załączeniu zasilania pierwszym rozkazem jest otwieranie, jeśli wydamy następne polecenie w trakcie ruchu bramy to ją zatrzymamy a następnie możemy uruchomić ją w kierunku zamykania. Wyjątkiem jest zadziałanie bariery podczerwieni przy zamykaniu lub zadziałanie przeciążenia. |
| Funkcję furtki |
Funkcję furtki można uruchomić poprzez przełączenie przełącznika nr 2 na pozycję ON. Sterowanie furtką jest możliwe tylko poprzez pilota który działa w tym wypadku dwukanałowo. |
| Funkcja osiedlowa |
Funkcja osiedlowa ułatwia komunikację wjazd-wyjazd, gwarantując że brama nie zamknie się gdy inna osoba uruchomi bramę za pomocą przycisku sterowania ręcznego lub pilota zdalnego sterowania. |
| Bariery podczerwieni |
Bariery podczerwieni są dodatkowymi elementami zabezpieczenia, które można podłączyć pod sterowanie eL13QV3. Zwiększają one bezpieczeństwo użytkowania przed najechaniem bramy na pojazd, osobę lub przedmiot znajdujący się w jej świetle lub w strefie działania skrzydeł. Jeżeli użytkownik zrezygnuje z fotokomórek to wyjście „Foto” i „Stop” musi mieć podłączoną zworkę do masy, według opisu na laminacie. |
| Automatyczne zamykanie |
Automatyczne zamykanie powoduje automatyczne zamknięcie bramy po określonym czasie. Czas tenregulowany jest czasem opóźnienia automatycznego zamykania. Fotokomórki skracają czas automatycznego zamykania, po usunięciu przeszkody z zasięgu fotokomórek automatyczne zamykanie następuje po 5 sekundach.
|
| Siła przeciążenia |
Siła przeciążenia jest to niezbędny element zabezpieczenia przed zgnieceniem elementów znajdujących się w świetle bramy, dodatkowo ochrania silnik i cały mechanizm napędowy bramy przed
uszkodzeniem. Siłę przeciążenia regulujemy potencjometrami oznaczonymi literką „M1” dla siłownika M1 i „M2” dla siłownika M2. Siła natarcia skrzydeł nie może być większa niż 400N. |
| Sygnalizacja świetlna |
Sygnalizacja świetlna może pracować w dwóch wariantach. W pierwszym jako sygnalizacja ostrzegawcza podczas ruchu bramy miga: wolno przy otwieraniu, szybko przy zamykaniu. W drugim jako
oświetlenie pomocnicze podjazdu czy garażu z opóźnionym wyłączeniem (funkcja ta nie działa przy opcji autozamknij). |
| Obsługę rodzaju siłowników |
Obsługę rodzaju siłowników można dokonać poprzez zworę „Kr”: brak zwory oznacza współpracę z siłownikami wyposażonymi w krańcówki, lub zlutowana zwora współpraca z siłownikami bez krańcówek (zmianę konfiguracji wykonujemy bezwzględnie przy odłączonym zasilaniu). |
| Dane techniczne |
| Zasilanie: |
12/24V AC/DC |
| Moc silnika: |
max. 140W |
| Zasięg: |
60 m |
| Standard transmisji: |
Keeloq |
| Częstotliwość pracy: |
433,92MHz |
| Obsługiwane piloty: |
2k433, 4k433, 2A433, 4A433 |
| Pamięć pilotów: |
40 pilotów |
| Czas autozamykania: |
5s - 10min. |
| Zakres temperatury pracy: |
-20ºC +70ºC |
| Czas pracy sterownika: |
120 s |
| Główne właściwości |

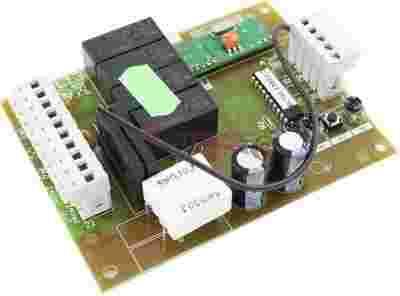

| Jest to sterownik dla napędów bramowych wykorzystujący dwa siłowniki na napięcie stałe 12/15V lub 24V. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach. Zastosowano w sterowniku następujące funkcje: |
| Prosta procedura instalacji i programowania. |
| Sterowanie na przycisk dzwonkowy. |
Sterowanie za pomocą nadajników (do 40'stu) na częstotliwość 433,92 MHz z kodem dynamicznie
zmiennym firmy Keeloq. |
| Zdalne programowanie pilotów. |
| Funkcja furtki. |
| Funkcja osiedlowa. |
| Dwie bariery podczerwieni zewnętrzna i wewnętrzna. |
| Automatyczne zamykanie. |
| Wcześniejsze auto zamknięcie bramy po przejechaniu bariery podczerwieni. |
| Regulacja siły przeciążenia dla każdego siłownika. |
| Regulacja czasu opóźnienia ruchu pomiędzy siłownikami (0-10s). |
| Automatyczne rozpoznawanie czasu pracy silników. |
| Sygnalizacja świetlna lub załączanie oświetlenia z regulowanym czasem wyłączenia. |
| Obsługa siłowników z krańcówkami lub bez krańcówek. |
| Konfiguracja: |
| Wersja obsługująca silniki eL13Q24V oraz rozpoznająca krańcówki, po zalutowaniu zworki obsługuje wersje siłowników wyłączane przeciążeniwo. |
| Wersja obsługująca silniki eL13Q12-15V oraz rozpoznająca krańcówki, po zalutowaniu zworki obsługuje wersje siłowników wyłączane przeciążeniwo. |
