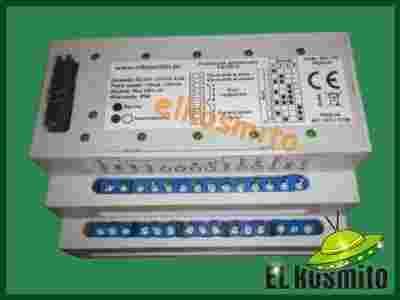

Firma EL KOSMITO wykonała uniwersalny przełącznik sekwencyjny o 10 wyjściach przekaźnikowych NO/NC. Każde z wyjść można obciążyć aż do 4A. Układ pozwala na przełączanie po kolei jednym klawiszem wyjść w jedną stronę i drugim klawiszem w drugą stronę. Jako przykład zastosowania układu można wyobrazić sobie sytuację, w której jest przełącznik + i – i jednym przełączamy wyjście na następne a drugim na poprzednie.

Układ ma szerokie zastosowanie w automatyce do kolejnego załączania obwodów. Sterowanie umożliwia również zresetowanie ustawienia oraz włączenie trybów automatycznego przełączania w jedną stronę lub drugą z regulacją czasu przechodzenia dla obu stron z osobna do ok. 60 sekund. Dzięki zworkom umieszczonym na przednim panelu obudowy możliwe jest dodatkowe skonfigurowanie układu poprzez np. ograniczenie liczby wyjść z 10 do np. 5 oraz ustawienie sekwencyjnego przełączania po 2 przekaźniki (sąsiednie) lub więcej. Dodatkowo można ustawić opcję tzw. obrotu w prawo i/lub w lewo, co pozwala na przechodzenie jednym klawiszem do końca i rozpoczęcie sekwencji od początku (patrz instrukcja obsługi).

Cechy układu:

• Mikroprocesorowe sterowanie układem


• Niski pobór prądu przy wyłączonych przekaźnikach ok 15mA (co odpowiada ok 0,18W dla 12V i 0,36W dla 24V)


• Łatwy montaż dzięki obudowie w standardzie DIN 35mm (szerokość 103mm, odpowiada 6 modułom DIN35)


• Zworki konfiguracyjne na przednim panelu


• Sterowanie układu przy pomocy 5 wejść pod włączniki NO/zwierne (takie jak dzwonkowe)


• Możliwość automatycznej pracy sekwencyjnej z ustawionym czasem przełączania


• Przechodzenie w prawo lub w lewo


• 10 wyjść przekaźnikowych o obciążalności do 4A


• Opcja ograniczenia liczby wyjść do innej wartości np. do 4


• Opcja załączania kilku wyjść sąsiednich


• Wyjścia odseparowane od zasilania


• Dostępne złącze NO/NC dla każdego wyjścia


• Regulacja czasu automatycznego przechodzenia sekwencji osobna dla obu kierunków przełączania


• Zakres regulacji czasu przełączania od ~0,1sek do 60sek


• W zestawie dwa potencjometry z gałkami do regulacji czasu (brak w zestawie włączników sterujących)


• Diody sygnalizacyjne załączonych wyjść


• Dioda sygnalizacyjna pracę zwykłą i automatyczną


• Klasa szczelności IP00


• Gwarancja 12 miesięcy!



Parametry techniczne:

• Zasilanie:

  • DC10-15V dla wersji 12V

  • DC20-28V dla wersji 24V



• Pobór prądu na czuwaniu przy wyłączonych przekaźnikach: ok 15mA


• Pobór prądu przy załączonych wszystkich przekaźnikach: ok 350mA


• Parametry każdego wyjścia:

  • maksymalne napięcie na stykach: 250V AC

  • maksymalny prąd: 4A



• Regulacja czasu automatycznej pracy od ok. 0,1sek. do 60sek. w obu kierunkach


• Klasa szczelności IP00


• Zakres temperatur pracy: -10°C do 50°C



Skład zestawu:

• Przełącznik sekwencyjny PS1/2013


• Dodatkowa dioda zielona 5mm sygnalizacyjna (bez okablowania)


• Dwa potencjometry 10kohm (bez okablowania)


• Dwie gałki do potencjometrów


• 10 zworek do konfiguracji układu
