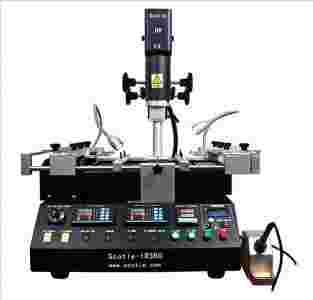

Stacja lutownicza BGA Scotle IR360

Wersja z lutownicą kolbową

Zestaw ten umożliwia montaż i demontaż elementów BGA i SMD. Zaprojektowany został w taki sposób żeby naprawiać XBOX, PLAYSTATION, NOTEBOOKI, KARTY GRAFICZNE, SPRZĘT TELEKOMUNIKACYJNY i inne płyty o dużych wymiarach	Jakość:
	Możliwości:
	Ergonomia:
	Wyposażenie:

Zachęcamy do kontaktu oraz przyjazdu do naszej siedziby w której możliwa jest demonstracja działania stacji jak i darmowe szkolenie z zakresu wymian układów naszym urządzeniem.

Stacja lutownicza BGA Scotle IR360 - Specyfikacja:

Moc całkowita	3450w
Nagrzewanie górne	Gorące powietrze 800w lub moduł IR 450W
Nagrzewanie dolne	Drugi nagrzewacz gorące powietrze 800w, trzeci nagrzewacz IR 2200w
Zasilanie	AC220V±1050/60Hz
Wymiary urządzenia	500x420x550 mm
Pozycjonowanie PCB	Żłobienie V, wsparcie PCB regulowane w każdym kierunku za pomocą zewnętrznego uniwersalnego uchwytu
Kontrola temperatury	(Czujnik K) pracujący zamknięta pętla, niezależne nagrzewanie każdej strefy grzejnej.
Rozmiar PCB	Max 370×320mm Min 20×20 mm
Rozmiar BGA	Max 1x1 mm Min 80×80 mm
Elektronika	Moduł kontroli temperatury o wysokiej czułości, Komunikacja z PC
Waga netto	26 kg

Funkcje:

• Dobranie precyzyjnych materiałów (czujnik temperatury,sterownik,grzałka) dla dokładnej kontroli lutowania/rozlutowania komponentów BGA.
• Posiada wymienny górny moduł grzewczy: na gorące powietrze lub podczerwień.
• Moc grzewcza 3,45kW zapewnia że urządzenie poradzi sobie z nawet największymi układami.
• Górny podgrzewacz (podczerwień lub gorące powietrze) oraz dolny (podczerwień) działają niezależnie. Górny umożliwiają ustawienie 8 rosnących przedziałów temperaturowych oraz 8 stałych. Urządzenie potrafi zapisać 10 grup profili temperaturowych w tym samym czasie.
• Urządzenie może być podłączone do komputera za pomocą portu COM, umożliwiając tym samym kontrole za pomocą dołączonego oprogramowania.
• Regulacja górnego podgrzewacza w trzech płaszczyznach gwarantuje możliwość idealnego wy pozycjonowania nadmuchu nad lutowanym elementem
• W gorącym powietrzu zostały zamontowane specjalnie zaprojektowane dysze magnetyczne montuje się natychmiastowo, dają możliwość ustawienia pod każdym kątem. Zostały wyposażone w specjalne otwory którymi odprowadzanie jest powietrze dzięki czemu nie zdmuchniemy elementów znajdujących się w pobliżu lutowanego układu.
• Termopara o wysokiej czułości zapewnia dokładny pomiar temperatury po obu stronach płytki PCB.
• Obie strefy grzania (górna i dolna) mogą być kontrolowane niezależnie.
• Zamontowany wentylator chroni druk przed przegrzaniem i deformacją podczas lutowania.
• Urządzenie sygnalizuje koniec procesu lutowania/rozlutowania.
• Montaż płyty odbywa się za pomocą specjalnie wyżłobionych szyn montażowych.

Zawartość zestawu

1. Stacja lutownicza Scotle IR360

2. Stacja lutownicza kolbową

3. Trzy dysze górnego podgrzewacza oraz dwie dolna

4. Elementy do montażu płyt o nieregularnych kształtach 6szt

5. Czujnik temperatury / termopara

6. Przewód komunikacyjny RS232

7. Pędzelek do rozprowadzania topnika

8. Instrukcja obsługi w języku polskim oraz angielskim

9. Gwarancja pisemna na okres 24 miesięcy

Symbol : ir360pro2
