SS-01 Układ miękkiego startu do transformatorów

30-06-2012, 22:35
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 40 zł Najwyzsza cena licytacji: 40 zł

Użytkownik cncland-pl

numer aukcji: 2412926735

Miejscowość Białystok

Kupiono sztuk: 2 Licytowało: 1 Wyświetleń: 37

Koniec: 25-06-2012, 8:17

Dział Elektronika i Sterowanie firmy CNC LAND S.C. ma przyjemność wystawić na sprzedaż następujący produkt

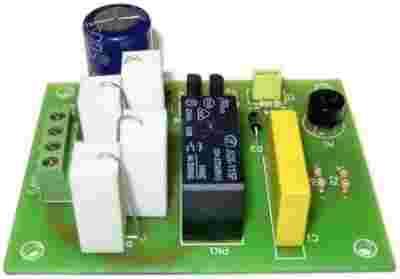

Układ miękkiego startu SS-01 do transformatorów Układ miękkiego startu transformatora (ang. SOFTSTART) zapobiega sytuacji, w której do zasilania 1-fazowego 230VAC dołączamy transformator toroidalny o mocy większej niż 200W, wtedy to powstaje impuls prądowy w jego uzwojeniach powodujący przepalenie lub zadziałanie bezpieczników na listwie zasilania. Impuls ten jest znacznie większy niż maksymalny prąd jaki może pobrać transformator. Wspomniany układ determinuje taką sytuację sprawiając, że powyższy efekt nie występuje, co więcej posiada układ szybkiej reakcji na zanik zasilania, przez co przy chwilowych brakach napięcia, układ rozłącza obwód transformatora, nie powodując przy ponownym pojawieniu się napięcia powstaniu impulsu w uzwojeniach transformatora, jaki ma miejsce w tanich i prostych tego typu układach dostępnych na rynku.
Dane techniczne: Napięcie zasilania: 230VAC Maksymalna moc obsługiwanego transformatora: 2000W
Wymiary: Długość: 80mm Wysokość: 30mm Szerokość: 63mm Waga: ok. 0,2 kg

W razie chęci uzyskania dodatkowych informacji poza przedstawionymi na tej aukcji prosimy o kontakt telefoniczny bądź mailowy

Sposób podłączenia SOFT STARTU
Do podłączenia służą zaciski J1, J2. Do zacisku J1 podłączamy przewód sieciowy - do wejścia L żyłę neutralną, a do N fazową. Do zacisku J2 przewody uzwojenia wtórnego transformatora.

Opis wyprowadzeń SOFT STARTU

Eksploatacja SOFT STARTU
Układ miękkiego startu przeznaczony jest do pracy ciągłej, nie wymaga uruchamiania, przy prawidłowym podłączeniu przewodów z transformatora działa poprawnie. Mimo tego trzeba pamiętać o tym, że :
- na płytce modułu występuje niebezpieczne napięcie sieci 230VAC
- przy odwrotnym podłączeniu przewodów do złącz J1, J2, układ nie będzie działać prawidłowo
- należy pamiętać by każde urządzenie podłączane do sieci 230V powinno być wyposażone w bezpiecznik zwłoczny dobrany do mocy urządzenia, w tym przypadku do mocy transformatora zasilającego i podłączonego w szereg z zasilaniem softstartu (w szereg z żyłą zasilającą N)
- warto też zwrócić uwagę na przekrój przewodów zasilających układ, o średnicy odpowiedniej do mocy jaką pobiera transformator
- rezystory R7..R11 mogą nagrzewać się do wysokiej temperatury (zależne od mocy transformatora)

Firma CNC LAND S.C. nie bierze odpowiedzialności wynikającej z użytkowania urządzenia, jak i z nie prawidłowego jego podłączenia i ryzyka z tego wynikającego.
