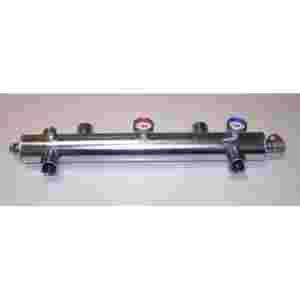

Sprzęgło hydrauliczne ( zwrotnica hydrauliczna ) o mocy obiegów grzewczych do 40 kW

W komplecie zawór spustowy, odpowietrznik, tuleja do zamontowania czujnika temperatury , 2 x termometr

średnica 2"
gwinty wewnętrzne 1"

Zastosowanie:

.
Sprzęgła hydrauliczne przeznaczone są do rozdzielenia obiegu kotłowego i grzewczego. Stosowane są w układach średniej i dużej mocy, składających się z jednego lub wielu kotłów oraz jednego lub wielu obiegów grzewczych. Zapewniają niezależność działania wyżej wymienionych obiegów bez konieczności równoważenia przepływów. Celowe jest stosowanie sprzęgła hydraulicznego w instalacjach c.o. o dużych pojemnościach zładów grzewczych (np podczas modernizacji instalacji centralnego ogrzewania).


Budowa:

.
Sprzęgło hydrauliczne zbudowane jest w formie owalnego zbiornika ze stali niskowęglowej. Na płaszczu zainstalowanych jest pięć króćców. Króćce, wlotowy i wylotowy, służą do podłączenia obiegu kotłowego, natomiast wylotowy i wlotowy, obsługują obieg grzewczy. Piaty to króciec na kapilarę do czujnika temperatury. W celu pozbycia się wydzielanego powietrza w górnej części zbiornika zainstalowano króciec służący do podłączenia zaworu odpowietrzającego. Do oczyszczania sprzęgła hydraulicznego z wytrąconych podczas pracy zanieczyszczeń służy króciec, do którego podłącza się zawór spustowy.

Zasada działania:

.
Przy zastosowaniu sprzęgła hydraulicznego w układach kotłowych następuje rozdzielenie obiegu kotłowego od obiegu grzewczego. Podczas pracy instalacji wyróżnia się trzy podstawowe przypadki: Stan w którym ilość czynnika grzewczego po stronie pierwotnej odpowiada ilości czynnika odbieranego przez układ grzewczy (rys.1). Ilość ciepła dostarczanego QD jest wówczas równa ilości ciepła odbieranego QO. Gdy następuje przymykanie zaworów regulacyjnych na instalacji grzewczej, spowodowane mniejszym zapotrzebowaniem ciepła QO, część strumienia przepływa wzdłuż sprzęgła hydraulicznego (rys.2). Nadmiar ciepła QD jest zawracany, dając sygnał automatyce kotłowej do zmniejszenia mocy kotłów lub ich wyłączenia. Gdy zapotrzebowanie na ciepło QO jest większe niż dostarczana przez kotły moc QD, pompy instalacji grzewczej wymuszają podsysanie strumienia powrotnego (rys.3). W konsekwencji prowadzi to do obniżenia temperatury strumienia zasilającego obieg grzewczy. Dla automatyki kotłowni jest to sygnał, iż należy zwiększyć moc pracującego kotła lub włączyć następny kocioł.

Warto również podkreślić, iż rozruch kotła odbywa się przy całkowicie zamkniętym przepływie na instalacji grzewczej, co w konsekwencji chroni kocioł przed korozją niskotemperaturową.

.
